Тяговые пластинчатые цепи должны изготовляться следующих типов:
1 — втулочные;
2 — роликовые;
3 — катковые с гладкими катками с подшипниками скольжения;
4 — катковые с ребордами на катках с подшипниками скольжения.
Цепи каждого типа изготовляют в трех исполнениях:
1 — неразборная цепь со сплошными валиками (индекс М);
2 — разборная цепь со сплошными валиками (индекс М);
3 — неразборная цепь с полыми валиками (индекс МС).
Основные параметры и размеры втулочных, Катковых и роликовых цепей приведены в табл. 24, 25.
24. Основные параметры и размеры тяговых пластинчатых цепей, мм

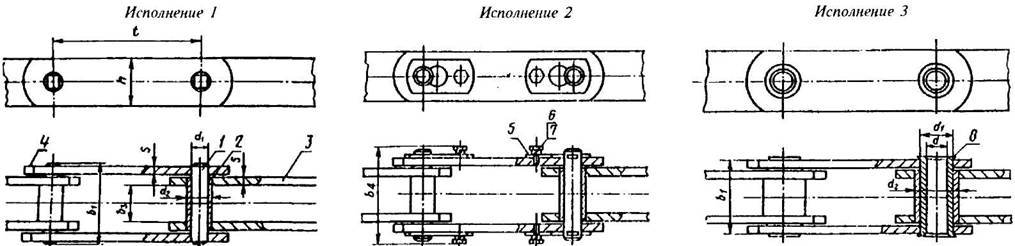

Тип 1
1 — валик; 2 — втулка; 3 — внутренняя пластина; 4 — наружная пластина; 5 — ригель; 6 — болт; 7 — шайба; 8 — полый валик

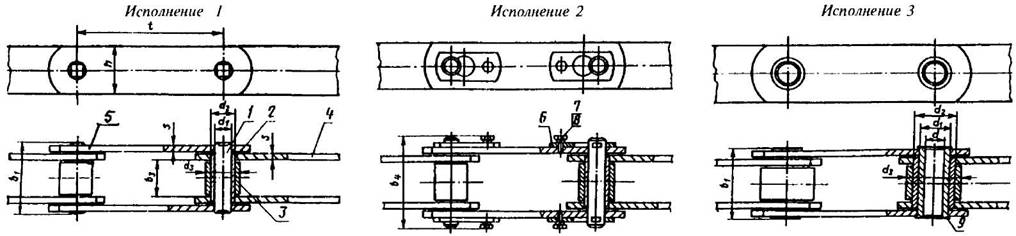

Тип 2
1 — валик; 2 — втулка; 3 — ролик; 4— внутренняя пластина; 5— наружная пластина; 6 — ригель; 7 — болт; 8 — шайба; 9 — полый валик

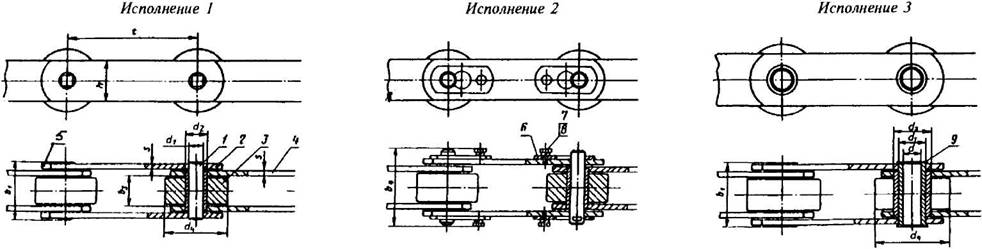

Тип 3
1 — валик; 2 — втулка; 3 — каток; 4 — внутренняя пластина; 5 — наружная пластина; 6 — ригель; 7— болт; 8 — шайба; 9 — полый валик

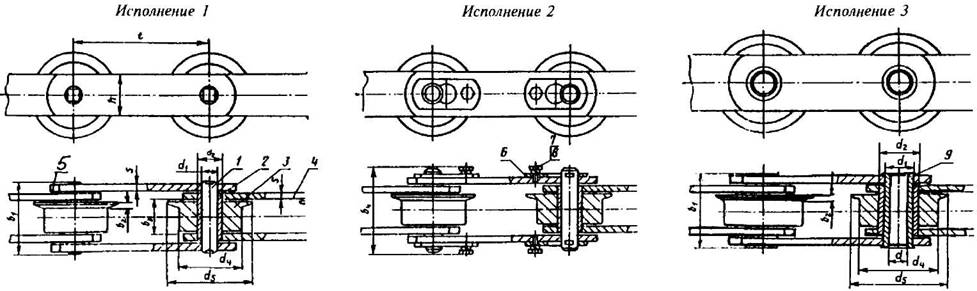

Тип 4
1 — валик; 2 — втулка; 3 — каток с ребордой; 4 — внутренняя пластина; 5 — наружная пластина; 6 — ригель; 7 — болт; 8 — шайба; 9 — полый валик
Размеры, мм
Номер цепи | Разрушающая нагрузка, кН, не менее | Шаг цепи t* | b1, не более | b2, не более | b3, не менее | b4, не более | d | d1 | d2 | d3 | d4 | d5 | h, не более | s |
М20 | 20 | 40**-160 | 35 | 3,5 | 15 | 49 | — | 6,0 | 9,0 | 12,5 | 25 | 35 | 18 | 2,5 |
М28 | 28 | 50**-200 | 40 | 4,0 | 17 | 56 | — | 7,0 | 10,0 | 15,0 | 30 | 40 | 20 | 3,0 |
М40 | 40 | 63 -250 | 45 | 4,5 | 19 | 63 | — | 8,5 | 12,5 | 18,0 | 36 | 45 | 25 | 3,5 |
М56 | 56 | 63**-250 | 52 | 5,0 | 23 | 72 | — | 10,0 | 15,0 | 21,0 | 42 | 55 | 30 | 4,0 |
М80 | 80 | 80 -315 | 62 | 6,0 | 27 | 86 | — | 12,0 | 18,0 | 25,0 | 50 | 65 | 35 | 5,0 |
М112 | 112 | 80**-400 | 73 | 7,0 | 31 | 101 | — | 15,0 | 21,0 | 30,0 | 60 | 75 | 40 | 6,0 |
М160 | 160 | 100**-500 | 85 | 8,5 | 36 | 117 | — | 18,0 | 25,0 | 36,0 | 70 | 90 | 45 | 7,0 |
М224 | 224 | 125**-630 | 98 | 10,0 | 42 | 134 | — | 21,0 | 30,0 | 42,0 | 85 | 105 | 56 | 8,0 |
М315 | 315 | 160**-630 | 112 | 12,0 | 47 | 154 | — | 25,0 | 36,0 | 50,0 | 100 | 125 | 60 | 10,0 |
М450 | 450 | 200-800 | 135 | 14,0 | 55 | 185 | — | 30,0 | 42,0 | 60,0 | 120 | 150 | 70 | 12,0 |
М630 | 630 | 250-1000 | 154 | 16,0 | 65 | 214 | — | 36,0 | 50,0 | 70,0 | 140 | 175 | 85 | 14,0 |
М900 | 900 | 250**-1000 | 180 | 18,0 | 76 | 254 | — | 44,0 | 60,0 | 85,0 | 170 | 210 | 105 | 16,0 |
M1250 | 1250 | 315**-1000 | 230 | 22,0 | 90 | 310 | — | 50,0 | 71,0 | 100,0 | 200 | 250 | 120 | 20,0 |
M1800 | 1800 | 400-1000 | 260 | 24,0 | 110 | 370 | — | 60.0 | 85,0 | 118,0 | 236 | 276 | 150 | 22,0 |
МС28 | 28 | 63-160 | 42 | 4,5 | 17 | — | 8,3 | 13,0 | 17,5 | 22,5 | 36 | 45 | 26 | 3,0 |
МС56 | 56 | 80-250 | 48 | 5,0 | 23 | — | 10,3 | 15,5 | 21,0 | 27,0 | 50 | 65 | 36 | 4,0 |
МС112 | 112 | 100-315 | 67 | 7,0 | 31 | — | 14,3 | 22,0 | 29,0 | 38,0 | 70 | 90 | 51 | 6,0 |
МС224 | 224 | 160-500 | 90 | 10,0 | 42 | — | 20,3 | 31,0 | 41,0 | 53,0 | 100 | 125 | 72 | 8,0 |
*Шаг цепи выбирается из ряда: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000мм.
** Применение шагов, отмеченных **, для катковых цепей не допускается.
Примечания.
1. Для соединения отрезков неразборной цепи исполнений 1 и 3 должны применяться соединительные звенья в виде наружных звеньев с одной съемной пластиной.
2. Допускается в звеньях разборных цепей неразборное соединение валиков с одной пластиной (например, расклепкой).
25. Масса 1м цепи, кг, не более
Номер цепи | Шаг цепи t, мм | ||||||||||||
63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | |
Тип 1 | |||||||||||||
М20 | 1,05 | 0,96 | 0,93 | 0,88 | 0,85 | — | — | — | — | — | — | — | — |
М28 | 1,45 | 1,34 | 1,26 | 1,20 | 1,15 | 1,10 | — | — | — | — | — | — | — |
М40 | 2,10 | 2,05 | 1,90 | 1,76 | 1,70 | 1,65 | 1,58 | — | — | — | — | — | — |
М56 | 3,34 | 3,06 | 2,82 | 2,62 | 2,46 | 2,38 | 2,30 | — | — | — | — | — | — |
М80 | — | 4,80 | 4,40 | 3,95 | 3,80 | 3,66 | 3,47 | 3,30 | — | — | — | — | — |
М112 | — | 7,26 | 6,00 | 5,80 | 5,30 | 5,05 | 4,80 | 4,55 | 4,40 | — | — | — | — |
М160 | — | — | 9,15 | 8,20 | 7,75 | 7,05 | 6,64 | 6,28 | 5,95 | 5,75 | — | — | — |
М224 | — | — | — | 12,70 | 11,40 | 10,70 | 9,80 | 9,28 | 8,76 | 8,45 | 8,00 | — | — |
М315 | — | — | — | — | 15,90 | 15,60 | 13,60 | 12,60 | 12,00 | 11,47 | 10,89 | — | — |
М450 | — | — | — | — | — | 21,60 | 20,00 | 18,60 | 17,20 | 16,80 | 15,78 | 15,30 | — |
М630 | — | — | — | — | — | — | 29,50 | 27,60 | 25,80 | 24,60 | 23,00 | 22,20 | 21,50 |
М900 |
| — | — | — | — | — | 44,50 | 41,60 | 37,65 | 35,35 | 33,65 | 32,00 | 30,75 |
М1250 | — | — | — | — | — | — | — | 61,20 | 57,10 | 52,90 | 50,60 | 48,00 | 46,00 |
M1800 | — | — | — | — | — |
| — | — | 74,20 | 78,40 | 73,10 | 68,50 | 66,10 |
МС28 | 2,26 | 2,05 | 1,88 | 1,74 | 1,62 | — | — | — | — | — | — | — | — |
МС56 | — | 4.19 | 3,80 | 3,49 | 3,22 | 3,04 | 2,88 | — | — | — | — | — | — |
МС112 | — | — | 9,09 | 8,22 | 7,44 | 6,89 | 6,46 | 6,10 | — | — | — | — | — |
МС224 | — | — | — | — | 16,92 | 15,43 | 14,22 | 13,23 | 12,42 | 11,81 | — | — | — |
Тип 2 | |||||||||||||
М20 | 1,16 | 1,04 | 1,00 | 0,93 | 0,80 | — | — | — | — | — | — | — | — |
М28 | 1,64 | 1,50 | 1,40 | 1,30 | 1,22 | 1,16 | — | — | — | — | — | — | — |
М40 | 2,38 | 2,28 | 2,10 | 2,00 | 1,82 | 1,75 | 1,70 | — | — | — | — | — | — |
М56 | 3,23 | 3,45 | 3,15 | 2,85 | 2,65 | 2,55 | 3,37 | — | — | — | — | — | — |
М80 | — | 5,40 | 4,90 | 4,35 | 4,10 | 3,90 | 3,67 | 3,46 | — | — | — | — | — |
М112 | — | 8,40 | 6,40 | 6,10 | 5,90 | 5,46 | 5,15 | 4,80 | 4,65 | — | — | — | — |
М160 | — | — | 10,60 | 9,35 | 8,70 | 7,80 | 7,25 | 6,75 | 6,30 | 6,05 | — | — | — |
М224 | — | — | — | 14,30 | 12,70 | 11,70 | 10,60 | 9,95 | 9,27 | 8,86 | 8,20 | — | — |
М315 | — | — | — | — | 18,10 | 16,40 | 15,00 | 13,70 | 12,90 | 12,17 | 11,53 | — | — |
М450 | — | — | — | — | — | 24,80 | 22,40 | 20,60 | 18,70 | 18,00 | 16,77 | 15,98 | — |
М630 | — | — | — | — | — | — | 33,30 | 30,65 | 28,20 | 26,40 | 24,60 | 23,40 | 22,50 |
М900 | — | — | — | — | — | — | 51,30 | 46,90 | 41,90 | 38,75 | 36,40 | 34,00 | 32,50 |
М1250 | — | — | — | — | — | — | — | 69,90 | 64,00 | 58,40 | 55,00 | 54,40 | 48,60 |
Ml 800 | — | — | — | — | — | — | — | — | 88,40 | 86,20 | 81,00 | 74,70 | 71,10 |
МС28 | 2,56 | 2,29 | 2,07 | 1,89 | 1,74 | — | — | — | — | — | — | — | — |
МС56 | — | 4.65 | 4.18 | 3.79 | 3,45 | 3,23 | 3,03 | — | — | — | — | — | — |
МС112 | — | — | 10,20 | 9,11 | 8,13 | 7,45 | 6,90 | 6,45 | — | — | — | — | — |
МС224 | — | — | — | — | 18,70 | 16,85 | 15,36 | 14,13 | 13,13 | 12,38 | — | — | — |
Тип 3 | |||||||||||||
М20 | 1,58 | 1,37 | 1,26 | 1,15 | 1,05 | — | — | — | — | — | — | — | — |
М28 | 2.44 | 2,22 | 1,89 | 1,70 | 1,55 | 1,40 | — | — | — | — | — | — | — |
М40 | 3,47 | 3,14 | 2,78 | 2,47 | 2,25 | 2,05 | 1,95 | — | — | — | — | — | — |
М56 | — | 4,90 | 4,30 | 3,80 | 3,38 | 3,15 | 2,85 | — | — | — | — | — | — |
М80 | — | 8,05 | 7,00 | 6,05 | 5,38 | 4,96 | 4,50 | 4,10 | — | — | — | — | — |
М112 | — | — | 10,00 | 9,32 | 8,12 | 7,24 | 6,58 | 5,95 | 5,50 | — | — | — | — |
М160 | — | — | — | 13,65 | 12,00 | 10,48 | 9,38 | 8,45 | 7,65 | 7,12 | — | — | — |
М224 | — | — | — | — | 18,80 | 16,60 | 14,50 | 13,00 | 11,70 | 10,62 | 9,82 | — | — |
М315 | — | — | — | — | — | 23,78 | 20,90 | 18,40 | 16,56 | 15,12 | 13,88 | — | — |
М450 | — | — | — | — | — | 37,15 | 32,35 | 28,45 | 24,90 | 22,98 | 20,77 | 19,18 | — |
М630 | — | — | — | — | — | — | 49,20 | 43,20 | 38,10 | 34,40 | 29,90 | 28,40 | 26,40 |
М900 | — | — | — | — | — | — | — | 67,90 | 59,35 | 52,15 | 47,50 | 42,80 | 39,50 |
M1250 | — | — | — | — | — | — | — | — | 91,35 | 80,30 | 72,45 | 65,10 | 59,60 |
M1800 | — | — | — | — | — | — | — | — | 132,00 | 124,80 | 110,00 | 97,50 | 89,30 |
MC28 | 3,99 | 3,41 | 2,97 | 2,61 | 2,30 | — | — | — | — | — | — | — | — |
MC56 | — | 7,99 | 5,92 | 3,49 | 5,12 | 4,56 | 4,09 | — | — | — | — | — | — |
MC112 | — | — | 14,83 | 8,22 | 12,61 | 11,02 | 9,76 | 8,72 | — | — | — | — | — |
MC224 | — | — | — | — | 31,39 | 27,00 | 23,48 | 20,57 | 18,20 | 16,44 | — | — | — |
Tип 4 | |||||||||||||
M20 | 1,80 | 1,52 | 1,38 | 1,25 | 1,12 | — | — | — | — | — | — | — | — |
M28 | 2,45 | 2,35 | 2,05 | 1,85 | 1,65 | 1,50 | — | — | — | — | — | — | — |
M40 | 3,80 | 3,40 | 3,00 | 2,60 | 2,38 | 2,18 | 2,15 | — | — | — | — | — | — |
M56 | — | 5,38 | 4,68 | 4,10 | 3,60 | 3,30 | 3,10 | — | — | — | — | — | — |
M80 | — | 8,80 | 7,00 | 6,50 | 5,78 | 5,26 | 4,75 | 4,38 | — | — | — | — | — |
M112 | — | — | 10,80 | 10,00 | 8,00 | 7,55 | 6,88 | 6,17 | 5,70 | — | — | — | — |
M160 | — | — | — | 13,80 | 12,10 | 10,60 | 9,45 | 8,50 | 7,70 | 7,15 | — | — | — |
M224 | — | — | — | — | 19,60 | 17,10 | 15,00 | 13,40 | 12,00 | 11,05 | 10,75 | — | — |
M315 | — | — | — | — | — | 25,70 | 22,50 | 19,70 | 17,60 | 16,00 | 14,50 | — | — |
M450 | — | — | — | — | — | 40,40 | 34,00 | 30,50 | 26,60 | 24,30 | 21,70 | 20,00 | — |
M630 | — | — | — | — | — | — | 53,30 | 46,50 | 40,60 | 36,40 | 32,50 | 29,60 | 27,45 |
M900 | — | — | — | — | — | — | — | 74,20 | 63,40 | 56,00 | 50,00 | 44,80 | 41,00 |
M1250 | — | — | — | — | — | — | — | — | 97,90 | 85,50 | 76,60 | 68,40 | 62,10 |
M1800 | — | — | — | — | — | — | — | — | 138,60 | 130,00 | 114,10 | 100,70 | 91,90 |
MC28 | 4,13 | 3,53 | 3,06 | 2,68 | 2,35 | — | — | — | — | — | — | — | — |
MC56 | — | 8,32 | 7,11 | 6,13 | 5,29 | 4,69 | 4,20 | — | — | — | — | — | — |
MC112 | — | — | 18,07 | 15,40 | 13,05 | 11,38 | 10,05 | 8,95 | — | — | — | — | — |
MC224 | — | — | — | — | 32,66 | 28.03 | 24,29 | 21,21 | 18,71 | 16,85 | — | — | — |
Примечание. Масса 1м цепи М20 при шаге 40мм: 1,26кг (тип 1) и 1,42кг (тип 2); при шаге 50мм: 1,14кг (тип 1), 1,27кг (тип 2), 1,8кг (тип 3), 2,04кг (тип 4).
26. Твердость на поверхности деталей цепей
Деталь | Твердость HRC | |
Цементуемая сталь | Нецементуемая сталь | |
Пластина | — | 32...41,5 |
Валик | 55...63 | 41,5...51,5 |
Втулка | 51,5...59 | — |
Ролик | 51,5...59 | 41,5...51,5 |
Каток | 51,5...59 | 34...41,5 |
27. Суммарный зазор между наружными и внутренними пластинами
Номер цепи | Суммарный зазор, мм, не более | Номер цепи | Суммарный зазор, мм, не более |
М20; М28; МС28 | 1,5 | М315; М450 | 6,0 |
М630; М900 | 7,0 | ||
М40; М56; МС56 | 2,5 | М1250; М1800 | 8,0 |
М80; М112; МС112 | 4.0 |
| |
М160; М224; МС224 | 5,0 |
Технические требования на тяговые пластинчатые цепи. Твердость поверхностей деталей цепей должна соответствовать указанной в табл. 26. Твердость пластин регламентируется только для их концов на длине не менее ширины пластины.
При применении легированных нецементуемых сталей для валиков допускается увеличение твердости до 51,5...59HRC.
Допускается изготовление катков из чугуна с твердостью не менее 37HRC.
Глубина диффузионного слоя при химико-термической обработке деталей должна составлять 10—25% толщины стенки втулки и ролика и не менее 4% диаметра валика. Детали цепей не должны иметь окалин, трещин, заусенцев, раковин, вмятин, рисок, коррозии, влияющих на прочность цепи. Заделка трещин и раковин не допускается. Собранная цепь должна иметь легкую, без заедания, подвижность в шарнирных соединениях.
28. Вращающие моменты проворачивания и сила выпрессовки
Н омер цепи | Вращающий момент, даН·м | Сила выпрессовки втулки, кН | |
Валик | Втулка | ||
М20 | 0,6 | 0,45 | 1,3 |
М28; МС28 | 1,1 | 0,8 | 2,0 |
М40 | 1,7 | 1,3 | 2,7 |
М56;МС 56 | 2,9 | 2,2 | 3,7 |
М80 | 4,0 | 3,0 | 5,3 |
М112; МС112 | 4,3 | 3,2 | 8,0 |
М160 | 6,4 | 4,8 | 12,0 |
М224; МС224 | 9,5 | 7,1 | 15,0 |
М315 | 14,3 | 10,7 | 22,0 |
М450 | 22,0 | 16,5 | 32,0 |
М630 | 33,0 | 24,8 | 44,0 |
М900 | 50,0 | 37,5 | 62,0 |
М1250 | 75,0 | 56,3 | 68,0 |
М1800 | 110,0 | 82,5 | 116,0 |
29. Отклонение длины измеряемого отрезка
Шаг цепи t, мм | Число звеньев в измеряемом отрезке | Отклонения длины отрезка от номинала, % |
40-63 | 15 | 0,30 |
80-125 | 10 | 0,28 |
160-250 | 8 | 0,24 |
315; 400 | 5 | 0,20 |
500; 630 | 4 | 0,18 |
800; 1000 | 3 | 0,16 |
Суммарный зазор между наружными и внутренними пластинами собранных цепей не должен быть более указанного в табл. 27. Вращающие моменты при испытании на проворачивание валика (без лысок) и втулки (без лысок) в одной пластине и силы выпрессовки одной втулки из пластины не должны быть ниже значений, указанных в табл. 28. Предельное отклонение длины измеряемого отрезка цепи от номинального значения должно быть только положительным и не превышать величины, указанной в табл. 29.
29а. Показатели надежности цепи
Номер цепи | Наработка, ч | |
средняя до отказа | установленная безотказная | |
М20 | 560 | 350 |
М28; МС28 | 540 | 330 |
М40; М56; МС56; М80 | 520 | 320 |
М112; МС112 | 540 | 330 |
М160 | 530 | 330 |
М224; МС224 | 510 | 320 |
М315; М450; М630; М900 | 500 | 310 |
M1250 | 490 | 300 |
M1800 | 480 | 300 |
Показатели надежности цепного контура единичной длины (10 звеньев) приведены в табл. 29а.
Критерием отказа является увеличение длины измеряемого отрезка цепи с числом звеньев, указанным в табл. 29, более 3%.
Примечание. Для цепного контура, состоящего из n звеньев, показатели надежности увеличиваются в 0,1n раз.
