Оформить заказКлассификация и описание работы. Роликовые обгонные муфты (свободного хода), передающие вращающий момент возникающими силами трения при заклинивании роликов, классифицируют:
1. По конструкции — на I, II, III исполнения (табл. 20).
Рис. 2. Муфты, передающие вращение в одном направлении
3. Муфты, передающие медленное вращение в одном направлении и ускоренное вращение в двух направлениях:
1 - обойма; 2 - ступица; 3 - поводковая вилка
Муфты исполнения I и II (рис. 2) состоят из трех основных элементов: обоймы (звено 1), ступицы (звено 2) и роликов (три — для исполнения 1 и пять—для исполнения П). При вращении одного из звеньев ролики автоматически вкатываются в клиновую щель и заклиниваются, связывая этим оба звена в одно целое.
Муфты исполнения III имеют еще один элемент — поводковую вилку (звено 3, рис. 3), которая может принудительно выталкивать ролики из клиновой щели, осуществляя при этом реверсирование ступицы.
2. По принципу действия.
Группа 1. Муфты, передающие вращение в одном направлении.
Эти муфты (см. рис. 2) связывают две кинематические цепи. От звена 1 на звено 2 (звено 1 — ведущее) вращение передается только в одном направлении — по часовой стрелке (заклинивание).
Звену 2 можно сообщить ускоренное вращение в том же направлении от другого источника, вызвав этим отсоединение его на ходу от звена 1 (обгон — расклинивание).
Если ведущим является звено 2, то направление
его вращения, а следовательно, и вращение ведомого звена 1 будет обратным.
Группа II. Муфты, передающие медленное вращение в одном направлении и ускоренное вращение в двух направлениях.
От звена 1 (см. рис. 3) на звено 2 (звено 1 — ведущее) вращение передается только в одном направлении — по часовой стрелке (заклинивание). Звено 3 при этом увлекается звеном 2 (вхолостую).
Рис. 4. Муфты, передающие медленное и ускоренное вращение в двух направлениях
Звено 3, связанное с самостоятельным источником движения, может сообщить звену 2 ускоренное вращение как в одну, так и в другую сторону, вызвав этим отсоединение его (на ходу) от звена 1.
При вращении по часовой стрелке (в сторону вращения ведущего звена) произойдет расклинивание роликов (обгон), а звено 3 увлечет за собой звено 2.
При вращении против часовой стрелки звено 3 вытолкнет ролики из клиновой щели и увлечет за собой звено 2.
Рис. 5. Примеры встройки обгонных муфт
Муфты этой группы работают только при ведущем звене 1.
Группа III. Муфты, передающие медленное и ускоренное вращение в двух направлениях (рис. 4); они могут быть получены установкой двух муфт с поводковой вилкой (исполнение III) в следующих положениях:
а) зубцы звеньев 2 направлены в разные стороны;
б) оси муфт повернуты одна относительно другой на некоторый угол.
С ведущего звена 1 на звенья 2 вращение может передаваться как в одну, так и в другую сторону. В зависимости от направления вращения звена 1 заклинивается то одна, то другая муфта.
Звено 3 может сообщать звеньям 2 ускоренное вращение также в обе стороны, выталкивая ролики одного звена муфты и расклинивая ролики другого звена, увлекая при этом звенья за собой.
Такие муфты работают только в том случае, если ведущим является звено 1.

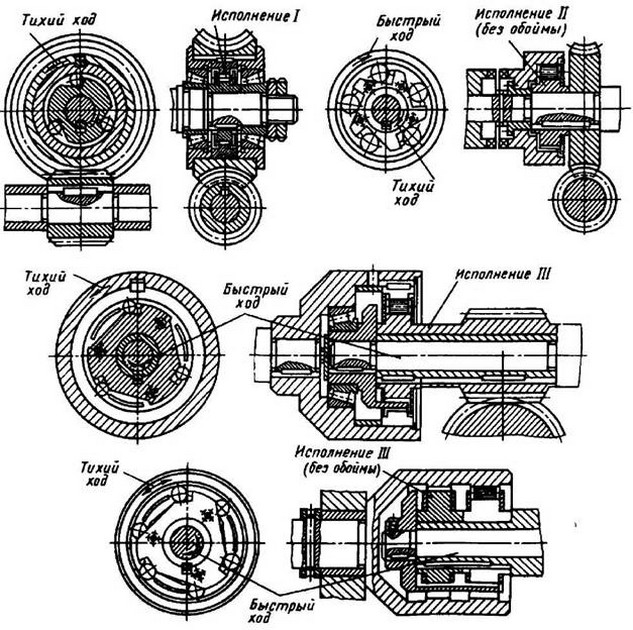

Примеры встройки обгонных муфт показаны на рис. 5.
