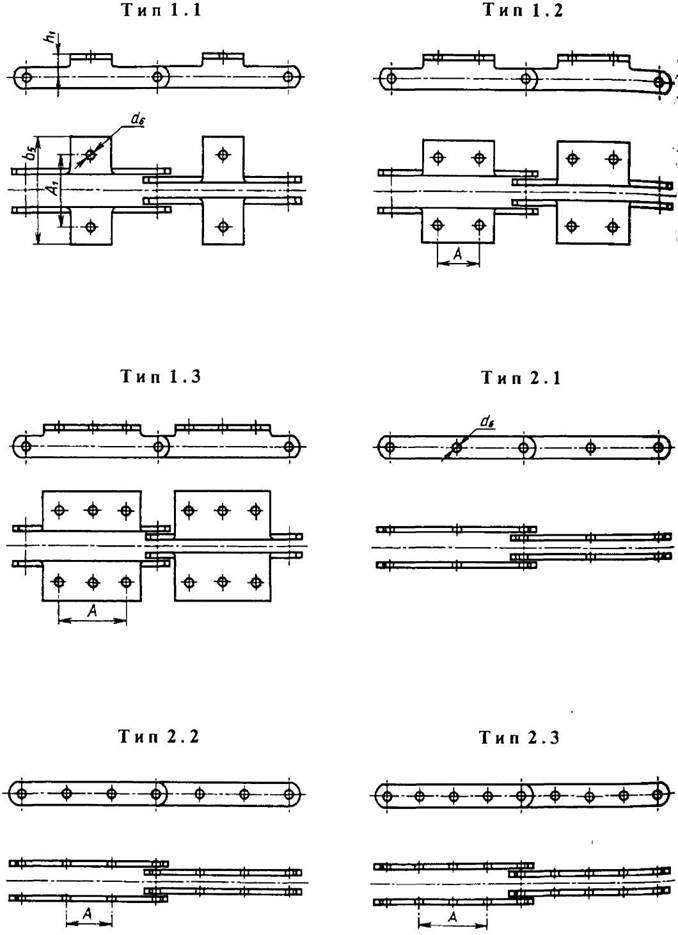

Оформить заказДля тяговых пластинчатых цепей устанавливаются следующие типы присоединительных элементов (табл. 30):
1.1 — специальные пластины с одним отверстием в полке;
1.2 — специальные пластины с двумя отверстиями в полке;
1.3 — специальные пластины с тремя отверстиями в полке;
2.1 — специальные пластины без полки с одним отверстием;
2.2 — специальные пластины без полки с двумя отверстиями;
2.3 — специальные пластины без полки с тремя отверстиями;
3 — удлиненные валики.
Примечание. В цепях неразборной конструкции исполнения 1 с присоединительными элементами типа 3 допускается их установка на звеньях разборной конструкции.
Устанавливаются четыре исполнения специальных пластин по межцентровому расстоянию отверстий:
0 — отсутствует (одно отверстие);
1 — наименьшее;
2 — среднее;
3 — наибольшее.
Для присоединительных элементов устанавливается следующее их расположение в цепи:
1 — одностороннее;
2 — двустороннее.
Основные параметры и размеры присоединительных элементов должны соответствовать указанным в табл. 30.
Число и чередование специальных пластин в цепи устанавливается по согласованию с потребителем.
Допускается изготовлять специальные пластины с отверстиями некруглой формы.
Допускается изготовлять цепи со специальными пластинами и удлиненными валиками иных типов, исполнений и размеров.
Пример условного обозначения:
тяговой пластинчатой цепи с разрушающей нагрузкой 112кН типа 2, с шагом 100мм исполнения 1, с присоединительными элементами типа 1.3, исполнения 3, с односторонним их расположением (1) и чередованием через 3 шага:
Цепь М112—2-100-1-1.3-3-1-3 ГОСТ 588-81
То же, с присоединительными элементами типа 1.1, исполнения 0, с односторонним их расположением (1) и чередованием через 3 шага:
Цепь M112-2-100-1-1.1-0-1-3 ГОСТ 5588- 81
То же, с присоединительными элементами типа 3, с односторонним их расположением (1) и чередованием через 3 шага:
Цепь M112-2-100-1-3-1-3 ГОСТ 588-81
То же, с присоединительными элементами типа 1.2 (с размерами h1 = 31,5 и d6 = 9), исполнения 1 (с размером А = 30), с односторонним их расположением (1) (с полурасстоянием А1/2, для наружных специальных пластин, равным 50, и для внутренних — 45) и чередованием через 3 шага:
Цепь M112-2-100-1-1 (h1 = 31,5)·2 (d6 = 9)-1(А= 30)-1(А1/2 = 50/45)-3 ГОСТ 588-81
То же, с присоединительными элементами типа 2.1 (с прямоугольными отверстиями размером 9x31), исполнения 0, с двусторонним их расположением (2) и чередованием через 2 ×
Цепь M112-2-100-1-2·1(9 × 31)-0-22 ГОСТ 588-81
То же, с присоединительными элементами типа 3 (с размером d7 = 15) с односторонним их расположением (с размером b6 = 72) и чередованием через 4 шага:
Цепь M112-2-100-1-3 (d7 = 15)-1 (b6 = 72)-4 ГОСТ 588-81
Примечание. Для тяговых пластинчатых цепей со специальными пластинами, имеющими иную от установленной на рис. табл. 30 форму отверстий и присоединительные элементы с размерами, отличающимися от указанных в табл. 30, после соответствующего условного обозначения типа исполнения и расположения присоединительных элементов в скобках следует указывать обозначение размера и фактическое его значение.
30. Основные размеры присоединительных элементов, мм
Номер цепи | d6 | d7 | h1 | А1 | b5, не более | b6 | Типы | |||||
1.2 и 2.2 | 1.2 и 2.2 | 1.3 и 2.3 | ||||||||||
Исполнения | ||||||||||||
1 | 2 | 3 | ||||||||||
t* | А | t* | А | t* | А | |||||||
М20 | 6,6 | 7 | 16 | 54 | 84 | 30 | 63 | 20 | 80 | 35 | 100 | 50 |
М28 | 9,0 | 8 | 20 | 64 | 100 | 34 | 80 | 25 | 100 | 40 | 125 | 65 |
М40 | 9,0 | 10 | 25 | 70 | 112 | 40 | 80 | 20 | 100 | 40 | 125 | 65 |
М56 | 11,0 | 12 | 30 | 88 | 140 | 49 | 100 | 25 | 125 | 50 | 160 | 85 |
М80 | 11,0 | 15 | 35 | 96 | 160 | 57 | 125 | 50 | 160 | 85 | 200 | 125 |
М112 | 14,0 | 18 | 40 | 110 | 184 | 67 | 125 | 35 | 160 | 65 | 200 | 100 |
М160 | 14,0 | 22 | 45 | 124 | 200 | 79 | 160 | 50 | 200 | 85 | 250 | 145 |
М224 | 18.0 | 25 | 55 | 140 | 228 | 94 | 200 | 65 | 250 | 125 | 315 | 190 |
М315 | 18,0 | 30 | 65 | 160 | 250 | 111 | 200 | 50 | 250 | 100 | 315 | 155 |
М450 | 18,0 | 35 | 75 | 180 | 280 | 129 | 250 | 85 | 315 | 155 | 400 | 240 |
М630 | 24.0 | — | 90 | 230 | 380 | — | 315 | 100 | 400 | 190 | 500 | 300 |
М900 | 30,0 | — | 110 | 280 | 480 | — | 315 | 65 | 400 | 155 | 500 | 240 |
* Минимальный шаг t цепи при расстоянии А между отверстиями.
