Оформить заказВышеприведенные стандарты распространяются на цилиндрические и конические (с конусностью 1 : 10) выходные концы валов, передающие вращающий момент.
Цилиндрические и конические концы валов предусматриваются двух исполнений: 1 - длинные, 2 - короткие.
2. Основные размеры цилиндрических концов валов, мм
Диаметр d | Поле допуска | Длина l | r | с | ||
Ряд 1 | Ряд 2 | Исполнение | ||||
1 | 2 | |||||
6; 7 | - | j6 | 16 | - | 0,4 | 0,2 |
8; 9 | - | 20 | - | 0,6 | 0,4 | |
10; 11 | - | 23 | 20 | 0,6 | 0,4 | |
12; 14 | - | 30 | 25 | 1,0 | 0,6 | |
16; 18 | 19 | 40 | 28 | 1,0 | 0,6 | |
20; 22 | 24 | 50 | 36 | 1,6 | 1,0 | |
25; 28 | - | 60 | 42 | 1,6 | 1,0 | |
| 30 | 80 | 58 | 2,0 | 1,6 | |
32; 36 | 38 | k6 | 80 | 58 | 2,0 | 1,6 |
40; 45; | 42; 48 | 110 | 82 | 2,0 | 1,6 | |
50 |
|
|
|
|
| |
55 | 53 | m6 | 110 | 82 | 2,5 | 2,0 |
60; 70 | 63; 65; | 140 | 105 | 2,5 | 2,0 | |
| 75 |
|
| 2,5 | 2,0 | |
80; 90 | 85; 95 | 170 | 130 | 3,0 | 2,5 | |
100; 110; | 105; 120 | 210 | 165 | 3,0 | 2,5 | |
125 |
|
|
| 3,0 | 2,5 | |
140 | 130; 150 | 250 | 200 | 4,0 | 3,0 | |
160; 180 | 170 | 300 | 240 | 4,0 | 3,0 |
ГОСТ 12080-66 предусматривает d = 0,8 ... 5мм и d = 200 ... 630мм. Ряд 1 диаметров является предпочтительным. Допускается принимать поле допуска цилиндрических концов валов диаметром до 30мм – k6, а более 120мм – r6.

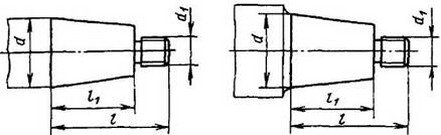

3. Основные размеры конических концов валов, мм
Тип 1
Тип 2
Диаметр d | l | l1 | d1 | d2 | l2 | |||
Ряд 1 | Ряд 2 | Исполнение | ||||||
1 | 2 | 1 | 2 | |||||
6; 7 | - | 16 | - | 10 | - | M4 | - | - |
8; 9 | - | 20 | 12 | M6 | - | - | ||
10; 11 | - | 23 | 15 | M6 | - | - | ||
12; 14 | - | 30 | 18 | M8×l | М4 | 8 | ||
16 | - | 40 | 28 | 28 | 16 | M10×1,25 | М4 | 8 |
18 | 19 | М5 | 10 | |||||
20; 22 | 24 | 50 | 36 | 36 | 22 | M12×1,25 | М6 | 12 |
25; 28 | - | 60 | 42 | 42 | 24 | M16×1,5 | М8 | 16 |
30-35 * | - | 80 | 58 | 58 | 36 | M20×1,5 | М10 | 20 |
36 | - | 80 | 58 | 58 | 36 | M20×1,5 | М12 | 24 |
- | 38 | 80 | 58 | 58 | 36 | M24×2 | М12 | 24 |
40 | 42 | 110 | 82 | 82 | 54 | M24×2 | М12 | 24 |
45 | 48 | M30×2 | М16 | 32 | ||||
50 | - | М36×3 | М16 | 32 | ||||
56 | 55 | М36×3 | М20 | 36 | ||||
63 | 60; 65 | 140 | 105 | 105 | 70 | М42×3 | М20 | 36 |
71 | 70; 75 | М48×3 | М24 | 40 | ||||
80 | 85 | 170 | 130 | 130 | 90 | 56×4 | M30 | 50 |
90 | - | 64×4 | M30 | 50 | ||||
- | 95 | 64×4 | М36 | 60 | ||||
100 | - | 210 | 165 | 165 | 120 | М72×4 | М36 | 60 |
110 | - | М80×4 | М42 | 65 | ||||
- | 120 | М90×4 | М42 | 65 | ||||
125 | - | М90×4 | М48 | 70 | ||||
140 | 130 | 250 | 200 | 200 | 150 | М100×4 | - | - |
- | 150 | M110×4 | ||||||
160 | 170 | 300 | 240 | 240 | 180 | M125×4 | - | - |
180 | - | М140×6 |
*d брать из ряда: 30; 32; 35мм.
Примечание. Ряд 1 диаметров является предпочтительным. ГОСТ 12081—72 предусматривает диаметры d= 3...5мм и d = 190...630мм.

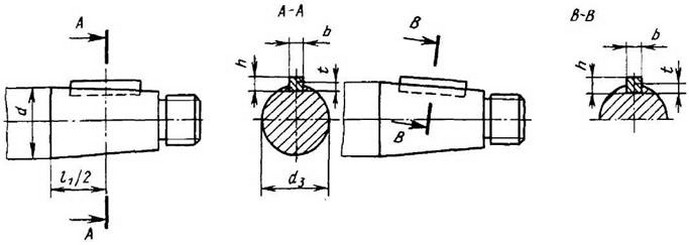

4. Размеры шпонок и шпоночных пазов конических концов валов, мм
Диаметр d | d3 | b | h | t | ||
Ряд 1 | Ряд 2 | Исполнение | ||||
1 | 2 | |||||
6 | - | 5,50 | - | - | - | - |
7 | - | 6,50 | ||||
8 | - | 7,40 | ||||
9 | - | 8,40 | ||||
10 | - | 9,25 | ||||
11 | - | 10,25 | - | 2 | 2 | 1,2 |
12 | - | 11,10 | ||||
14 | - | 13,10 | - | 3 | 3 | 1,8 |
16 | - | 14,60 | 15,20 | |||
18 | - | 16,60 | 17,20 | 4 | 4 | 2,5 |
- | 19 | 17,60 | 18,20 | |||
20 | - | 18,20 | 18,90 | |||
22 | - | 20,20 | 20,90 | |||
- | 24 | 22,20 | 22,90 | 5 | 5 | 3,0 |
25 | - | 22,90 | 23,80 | |||
28 | - | 25,90 | 26,80 | |||
- | 30 | 27,10 | 28,20 | |||
32 | - | 29,10 | 30,20 | 6 | 6 | 3,5 |
- | 35 | 32,10 | 33,20 | |||
36 | - | 33,10 | 34,20 | |||
- | 38 | 35,10 | 36,20 | |||
40 | - | 35,90 | 37,30 | 10 | 8 | 5,0 |
- | 42 | 37,90 | 39,30 | |||
45 | - | 40,90 | 42,30 | 12 | ||
- | 48 | 43,90 | 45,30 | |||
50 | - | 45,90 | 47,30 | |||
- | 55 | 50,90 | 52,30 | 14 | 9 | 5,5 |
56 | - | 51,90 | 53,30 | |||
60 | - | 54,75 | 56,50 | 16 | 10 | 6,0 |
63 | - | 57,75 | 59,50 | |||
- | 65 | 59,75 | 61,50 | |||
- | 70 | 64,75 | 66,50 | 18 | 11 | 7,0 |
71 | - | 65,75 | 67,50 | |||
- | 75 | 69,75 | 71,50 | |||
80 | - | 73,50 | 75,50 | 20 | 12 | 7,5 |
- | 85 | 78,50 | 80,50 | |||
90 |
| 83,50 | 85,50 | 22 | 14 | 9,0 |
- | 95 | 88,50 | 90,50 | |||
10О | - | 91,75 | 94,00 | 25 | ||
110 | - | 101,75 | 104,00 | |||
- | 120 | 111,75 | 114,00 | 28 | 16 | 10,0 |
125 | - | 116,75 | 119,00 | |||
- | 130 | 120,00 | 122,50 | |||
140 | - | 130,00 | 132,50 | 32 | 18 | 11,0 |
- | 150 | 140,00 | 142,50 | |||
160 | - | 148,00 | 151,00 | 36 | 20 | 12,0 |
- | 170 | 158,00 | 161,00 | |||
180 | - | 168,00 | 171,00 | 40 | 22 | 13 |
Размеры призматических шпонок - по ГОСТ 23360-78.
Для шпоночных пазов, параллельных оси вала, допускаются другие способы простановки размера глубины паза.
Шпоночный паз для конических концов валов с диаметром d до 220мм изготавливается параллельно оси вала, с диаметром d свыше 220мм - параллельно образующей конуса.
Технические требования.
1. Размеры шпонок и шпоночных пазов цилиндрических концов валов должны соответствовать одному из следующих стандартов: ГОСТ 24071-80, ГОСТ 23360-78, ГОСТ 24069-80, ГОСТ 10748-79.
Предельные отклонения длин l и l1 цилиндрической части конца вала ±IТ15/2 (ГОСТ 25346-89).
Для цилиндрических валов исполнения 1 используют шпонки - сегментные (ГОСТ 24071-80) для вала диаметром d до 14мм; призматические обыкновенные (ГОСТ 23360-78) для вала диаметром d св. 12мм; тангенциальные нормальные (ГОСТ 24069-80).
Для валов исполнения 2 используют шпонки призматические обыкновенные (ГОСТ 23360-78) для вала диаметром d до 30мм; призматические высокие (ГОСТ 10748-79) и тангенциальные усиленные (ГОСТ 24070-80) для вала диаметром d св. 30мм.
Для редукторов и мотор-редукторов допускается в соответствии с ГОСТ 24266-94 исполнение концов валов с двумя шпоночными пазами, расположенными под углом 120°.
Длину призматической шпонки выбирают из ряда: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280, 320.
2. Резьбовые концы конических валов допускается изготовлять с левой резьбой.
Радиальное биение конического конца вала относительно оси вращения не должно превышать величин, указанных в табл. 5.
3. Допуск угла конусности - АТa9 по ГОСТ 8908-81.
Расчетные зависимости допускаемых вращающих моментов. Величины вращающих моментов Т в Н·м подсчитывают по формуле
Т = 10-3 · Kd3,
где d - диаметр конца вала, мм: К = π/16[τ];
здесь К – в МПа.
Допускаемые вращающие моменты, передаваемые концами валов, приведены в табл. 6.
Значения коэффициента К (табл. 7) и соответствующие им допускаемые напряжения на кручение [ τ ]:
K, МПа | 2,0 | 2,8 | 4,0 | 5,6 |
[τ], МПа | 10 | 14 | 20 | 28 |
K, МПа | 8,0 | 11,2 | 16,0 | 22,4 |
[τ], МПа | 40 | 56 | 80 | 112 |
5. Радиальное биение конического конца вала относительно оси вращения
Размеры, мм
Номинальный диаметр конца вала d1 | Радиальное биение при точности | ||
нормальной | повышенной | высокой | |
3 | 0,020 | 0,010 | 0,005 |
Св. 3 до 6 | 0,025 | 0,012 | 0,006 |
Св. 6 до 10 | 0,030 | 0,015 | 0,008 |
Св. 10 до 18 | 0,035 | 0,018 | 0,010 |
Св. 18 до 30 | 0,040 | 0,021 | — |
Св. 30 до 50 | 0,050 | 0,025 | — |
Св. 50 до 80 | 0,060 | 0,030 | — |
Св. 80 до 120 | 0,070 | 0,035 | — |
Св. 120 до 220 | 0,100 | 0,050 | — |
Примечание. При диаметре концов валов более 220мм радиальное биение конического конца вала устанавливают по соглашению между заказчиком и изготовителем.
6. Допускаемые вращающие моменты, передаваемые концами валов
Диаметр d, мм | Допускаемые вращающие моменты Т, Нм, для коэффициента К, МПа | |||||||||
Ряд 1 | Ряд 2 | |||||||||
2,0 | 2,8 | 4,0 | 5,6 | 8,0 | 11,2 | 16,0 | 22,4 | |||
6 | - | 0,5 | 0,71 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 | 5,6 | |
7 | - | 0,71 | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 | 5,6 | 8,0 | |
8 | - | 1,0 | 1,4 | 2,0 | 2,8 | 4,0 | 5,6 | 8,0 | 11,2 | |
9 | - | 1,4 | 2,0 | 2,8 | 4,0 | 5,6 | 8,0 | 11,2 | 16,0 | |
10 | - | 2,0 | 2,8 | 4,0 | 5,6 | 8,0 | 11,2 | 16,0 | 22,4 | |
11 | - | 2,8 | 4,0 | 5,6 | 8,0 | 11,2 | 16,0 | 22,4 | 31,5 | |
12 | - | 4,0 | 5,6 | 8,0 | 11,2 | 16,0 | 22,4 | 31,5 | 45,0 | |
14 | - | 5,6 | 8,0 | 11,2 | 16,0 | 22,4 | 31,5 | 45,0 | 63,0 | |
16 | - | 8,0 | 11,2 | 16,0 | 22,4 | 31,5 | 45,0 | 63,0 | 90,0 | |
18 | - | 11,2 | 16,0 | 22,4 | 31,5 | 45,0 | 63,0 | 90,0 | 100 | |
- | 19 | 12,5 | 18,0 | 25,0 | 35,5 | 50,0 | 71,0 | 100 | 140 | |
20 | - | 16,0 | 22,4 | 31,5 | 45,0 | 63,0 | 90,0 | 125 | 180 | |
22 | - | 22,4 | 31,5 | 45,0 | 63,0 | 90,0 | 125 | 180 | 250 | |
- | 24 | 25,0 | 35,5 | 50,0 | 71,0 | 100 | 140 | 200 | 280 | |
25 | - | 31,5 | 45,0 | 63,0 | 90,0 | 125 | 150 | 250 | 355 | |
28 | - | 45,0 | 63,0 | 90,0 | 125 | 180 | 250 | 355 | 500 | |
30 | - | 50,0 | 71,0 | 100 | 140 | 200 | 280 | 400 | 560 | |
32 | - | 63,0 | 90,0 | 125 | 180 | 250 | 355 | 500 | 710 | |
35; 36 | - | 90,0 | 125 | 180 | 250 | 355 | 500 | 710 | 1000 | |
- | 38 | 100 | 140 | 200 | 280 | 400 | 560 | 800 | 1120 | |
40 | - | 125 | 180 | 250 | 355 | 500 | 710 | 1000 | 1400 | |
- | 42 | 140 | 200 | 280 | 400 | 560 | 800 | 1120 | 1600 | |
45 | - | 180 | 250 | 355 | 500 | 710 | 1000 | 1400 | 2000 | |
- | 48 | 200 | 280 | 400 | 560 | 800 | 1120 | 1600 | 2240 | |
50 | - | 250 | 355 | 500 | 710 | 1000 | 1400 | 2000 | 2800 | |
- | 53 | 280 | 400 | 560 | 800 | 1120 | 1600 | 2240 | 3150 | |
55 | 56 | 355 | 500 | 710 | 1000 | 1400 | 2000 | 2800 | 4000 | |
60 | - | 400 | 560 | 800 | 1120 | 1600 | 2240 | 3150 | 4500 | |
63 | - | 500 | 710 | 1000 | 1400 | 2000 | 2800 | 4000 | 5600 | |
- | 65 | 560 | 800 | 1120 | 1600 | 2240 | 3150 | 4500 | 6300 | |
70; 71 | - | 710 | 1000 | 1400 | 2000 | 2800 | 4000 | 5600 | 8000 | |
- | 75 | 800 | 1120 | 1600 | 2240 | 3150 | 4500 | 6300 | 9000 | |
80 | - | 1000 | 1400 | 2000 | 2800 | 4000 | 5600 | 8000 | 11200 | |
- | 85 | 1120 | 1600 | 2240 | 3150 | 4500 | 6300 | 9000 | 12500 | |
90 | - | 1400 | 2000 | 2800 | 4000 | 5600 | 8000 | 11200 | 16000 | |
- | 95 | 1600 | 2240 | 3150 | 4500 | 6300 | 9000 | 12500 | 18000 | |
100 | - | 2000 | 2800 | 4000 | 5600 | 8000 | 11200 | 16000 | 22400 | |
- | 105 | 2500 | 3150 | 4500 | 6300 | 9000 | 12500 | 18000 | 25000 | |
по | - | 2800 | 4000 | 5600 | 8000 | 11200 | 16000 | 22400 | 31500 | |
- | 120 | 3150 | 4500 | 6300 | 9000 | 12500 | 18000 | 25000 | 35500 | |
125 | - | 4006 | 5600 | 8000 | 11200 | 16000 | 22400 | 31500 | 45000 | |
- | 130 | 4500 | 6300 | 9000 | 12500 | 18000 | 25000 | 35500 | 50000 | |
140 | - | 5600 | 8000 | 11200 | 16000 | 22400 | 31500 | 45000 | 63000 | |
- | 150 | 6300 | 9000 | 12500 | 18000 | 25000 | 35500 | 50000 | 71000 | |
160 | - | 8000 | 11200 | 16000 | 22400 | 31500 | 45000 | 63000 | 90000 | |
- | 170 | 9000 | 12500 | 18000 | 25000 | 35500 | 50000 | 71000 | 100000 | |
180 | - | 11200 | 16000 | 22400 | 31500 | 45000 | 63000 | 90000 | 125000 |
Примечание. Значения вращающих моментов для валов диаметром менее 6мм не регламентируются.
7. Значения коэффициента К в зависимости от характера нагрузки, прочности и твердости материала вала
Предел прочности σв, МПа | Твердость вала НВ | Значение коэффициента К, МПа, при | ||||||
чистом кручении | кручении плюс изгиб от радиальной нагрузки | |||||||
F ≤ 250 | F > 250 | |||||||
а | b | с | а | b | а | b | ||
От 500 до 850 Св. 850 до 1200 | От 145 до 250 Св. 250 до 350 | 8 11,2 | 5,6 8 | 4 5,6 | 5,6 8 | 4 5,6 | 2,8 4 | 2 2,8 |
Св. 1200 | Св. 350 | 16 22,4 | 11,2 | 8 | 11,2 | 8 | 5,6 | 4 |
Примечания:
1. а - при нагрузке постоянной величины и постоянного направления;
b - при нагрузке переменной величины, если максимум достигает двукратного значения;
с - при чистом кручении переменного направления.
2. Радиальная нагрузка F приложена к середине длины конца вала.
