Оформить заказЗАПЛЕЧИКИ ДЛЯ УСТАНОВКИ ПОДШИПНИКОВ КАЧЕНИЯ

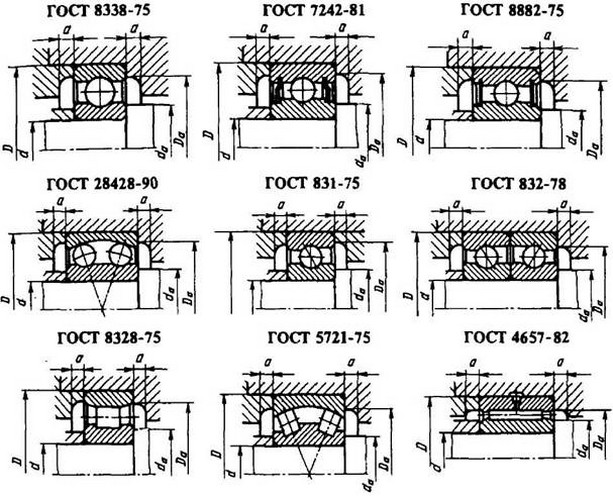

109. Радиальные и радиально-упорные подшипники качения
Шариковые подшипники серии диаметров 8, серии по ширине 1 по ГОСТ 8338-75. Роликовые подшипники серии диаметров 8, серии по ширине 4 по ГОСТ 4657-82.
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
6 | 13 | 7,3 | 7,5 | 11,8 | - | 1,8 | 55 | 72 | 57,0 | 60,0 | 70,0 | 67,0 | 3,0 |
8 | 16 | 9,8 | 10,0 | 14,0 | 13,7 | 60 | 78 | 62,0 | 64,0 | 76,0 | 74,0 | ||
9 | 17 | 10,8 | 11,0 | 15,0 | - | 65 | 85 | 69,0 | 70,0 | 81,0 | 80,5 | ||
10 | 19 | 12,0 | 12,5 | 17,0 | - | 75 | 95 | 79,0 | 80,0 | 91,0 | 89,0 | ||
| 80 | 100 | 84,0 | 85,0 | 96,0 | 94,5 | |||||||
85 | 110 | 90,0 | 90,5 | 105 | 100 | ||||||||
17 | 26 | 19,0 | 19,5 | 24,0 | 23,8 | 2,0 | 90 | 115 | 95,0 | 96,0 | 110 | 109 | |
20 | 32 | 22,0 | 23,0 | 30,0 | 28,0 | 95 | 120 | 100 | 102 | 115 | 113 | ||
30 | 42 | 32,0 | 32,5 | 40,0 | 39,0 | 100 | 125 | 105 | 107 | 120 | - | ||
35 | 47 | 37,0 | 37,5 | 45,0 | 43,5 | 105 | 130 | 110 | 112 | 125 | 124 | ||
40 | 52 | 42,0 | 43,0 | 50,0 | 49,0 | 110 | 140 | 115 | 118 | 135 | 133 | ||
45 | 58 | 47,0 | 48,0 | 56,0 | 54,5 | 120 | 150 | 125 | 127 | 145 | 144 | ||
50 | 65 | 52,0 | 54,0 | 63,0 | 61,2 | 130 | 165 | 135 | 137 | 159 | - | 4,0 |
Шариковые подшипники серии диаметров 9, серии по ширине 1 по ГОСТ 10058-75 831-75, ГОСТ 7242-81, ГОСТ 8338-75.
Роликовые подшипники серии диаметров 9, серии по ширине 1 по ГОСТ 8328-75 и серии по ширине 4 по ГОСТ 4657-82.
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
5,0 | 13 | 6,6 | - | 11,5 | 11,0 | 1,8 |
| ||||||
6,0 | 15 | 7,8 | 8,2 | 13,0 | - | 55,0 | 80 | 50 | 61,0 | 75,0 | 74,0 | 3 | |
7,0 | 17 | 9,0 | 9,5 | 15,0 | - | 60,0 | 85 | 65 | 66,0 | 84,0 | 79,0 | ||
8,0 | 19 | 9,8 | - | 17,0 | - | 65,0 | 90 | 70 | 70,0 | 85,0 | 84,0 | ||
9,0 | 20 | 11 | - | 18,0 | - | 70,0 | 100 | 75 | 78,0 | 95,0 | 94,0 | ||
10,0 | 22 | 12 | 13 | 20,0 | - | 75,0 | 105 | 80 | 83,0 | 100 | 98,0 | ||
12,0 | 24 | 14 | 15 | 22,0 | - | 2,0 | 80,0 | 110 | 85 | 88,0 | 103 | 103,0 | |
15,0 | 28 | 17 | 18,0 | 26,0 | 25,0 | 85,0 | 120 | 91 | 98,0 | 114 | 111,5 | ||
17,0 | 30 | 19 | 21,0 | 27,0 | - | 90,0 | 125 | 96 | 99,0 | 119 | 116,5 | ||
20,0 | 37 | 22 | 23,0 | 35,0 | 33,5 | 95,0 | 130 | 101 | 110 | 124 | 122,0 | ||
25,0 | 42 | 27 | 28,5 | 40,0 | 38,5 | 100,0 | 140 | 106 | 113 | 134 | 131,5 | ||
30,0 | 47 | 32 | 33,5 | 45,0 | 43,5 | 105,0 | 145 | 111 | 114 | 139 | 136,5 | ||
35,0 | 55 | 39 | 40,5 | 51,0 | 50,0 | 110,0 | 150 | 116 | 123 | 144 | 141,0 | ||
40,0 | 62 | 44 | 46,5 | 58,0 | 56,5 | 120,0 | 165 | 127 | 133 | 159 | 155,0 | ||
45,0 | 68 | 49 | 50,5 | 64,0 | 63,2 |
| |||||||
50,0 | 72 | 54 | 56,5 | 68,0 | 67,0 |
Шариковые подшипники серии диаметров 1, серии по ширине 7 по ГОСТ 8338—75
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
12 | 28 | 14 | 15,5 | 26 | 25 | 2 | 55 | 90 | 59 | 65,0 | 86 | 80 | 3 |
15 | 32 | 17 | 18,5 | 30 | 28 | 60 | 95 | 64 | 70,0 | 91 | 85 | ||
17 | 35 | 19 | 21,0 | 33 | 31 | 65 | 100 | 69 | 75,0 | 96 | 90 | ||
20 | 42 | 22 | 26,0 | 40 | 36 | 70 | 110 | 74 | 82,0 | 106 | 101 | ||
25 | 47 | 27 | 31,5 | 43 | 42 | 75 | 115 | 79 | 85,0 | 111 | 106 | ||
30 | 55 | 32 | 37,0 | 53 | 50 | 80 | 125 | 84 | 88,0 | 121 | 116 | ||
35 | 62 | 37 | 43,0 | 60 | 56 | 85 | 130 | 89 | 92,0 | 126 | 121 | ||
40 | 68 | 42 | 47,0 | 66 | 62 | 90 | 140 | 95 | 100 | 135 | 130 | ||
45 | 75 | 49 | 54,0 | 71 | 66 | 95 | 145 | 100 | 105 | 140 | 134 | ||
50 | 80 | 54 | 59,0 | 76 | 72 | 100 | 150 | 105 | 110 | 145 | 139 |
Шариковые подшипники серии диаметров 1, серии по ширине 0 по ГОСТ 8338-75, 7242-81, 831-75, 832-78.
Роликовые подшипники серии диаметров 1, серии по ширине 0 по ГОСТ 8328-75, 5721-75 и серии по ширине 4 по ГОСТ 4657-82.
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
6 | 17 | 7,8 | - | 15,2 | - | 1.8 | 55 | 90 | 60 | 62,5 | 84,0 | - | 3,0 |
7 | 19 | 9,0 | 9,0 | 17,0 | - | 60 | 95 | 65 | 68,0 | 88 | - | ||
8 | 22 | 10 | 10,0 | 20,0 | - | 65 | 100 | 70 | 73,0 | 93 | - | ||
9 | 24 | 11 | 12,0 | 22,0 | 20 | 70 | 110 | 75 | 78,0 | 103 | - | ||
10 | 26 | 12 | 12,5 | 24,0 | 23 | 75 | 115 | 80 | 83,0 | 108 | - | ||
12 | 28 | 14 | 14,5 | 26,0 | 25 | 2,0 | 80 | 125 | 85 | 90,0 | 118 | - | |
15 | 32 | 17 | 18,0 | 30,0 | 29 | 85 | 130 | 90 | 95,0 | 123 | 123 | ||
17 | 35 | 19 | 20,0 | 33,0 | 30 | 90 | 140 | 96 | 100 | 132 | 130 | ||
20 | 42 | 24 | 24,5 | 38,0 | - | 95 | 145 | 102 | 105 | 137 | 135 | ||
25 | 47 | 28 | 29,0 | 43,0 | - | 100 | 150 | 106 | 110 | 142 | 139 | ||
30 | 55 | 34 | 35,0 | 50,0 | - | 105 | 160 | 113 | 115 | 151 | 149 | ||
35 | 62 | 39,5 | 39,5 | 57,0 | - | 110 | 170 | 118 | 121 | 161 | 159 | ||
40 | 68 | 44 | 46,0 | 63,0 | - |
| |||||||
45 | 75 | 49,0 | 51,5 | 70,0 | - | ||||||||
50 | 80 | 54 | 56,5 | 75,0 | - |
Шариковые подшипники серии диаметров 2 (5), серии по ширине 0 по ГОСТ 8338-75, 7242-81, 28428-90, 831-75, 8882-75, 832-78, 10058-75, 8995-75.
Роликовые подшипники серии диаметров 2 (5), 2 серии по ширине 0 по ГОСТ 8328-75, 5721-75, 5377-79
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
5 | 16 | 6,5 | 7,0 | 14,0 | - | 1,8 | 55 | 100 | 62,0 | 65,0 | 91 | - | 3,0 |
6 | 19 | 8,2 | 8,5 | 17,0 | - | 60 | 110 | 67,0 | 71,0 | 101 | - | ||
7 | 22 | 10,2 | 10,5 | 19,5 | - | 65 | 120 | 72,0 | 77,0 | 111 | - | ||
8 | 24 | 10,2 | 10,5 | 22,0 | - | 70 | 125 | 77,0 | 82,0 | 116 | - | ||
9 | 26 | 12,0 | 12,5 | 22,5 | - | 75 | 130 | 82,0 | 85,0 | 121 | - | ||
10 | 30 | 14,0 | 14,4 | 26,0 | - | 80 | 140 | 90,0 | 92,0 | 130 | - | ||
12 | 32 | 16,0 | 17 | 28 | - | 2,0 | 85 | 150 | 95,0 | 99,0 | 140 | - | |
15 | 35 | 19,0 | 20,0 | 31 | - | 90 | 160 | 100 | 105 | 150 | - | ||
17 | 40 | 21,0 | 22,0 | 36 | - | 95 | 170 | 107 | 111 | 158 | 155 | ||
20 | 47 | 25,0 | 26,0 | 42 | - | 100 | 180 | 112 | 117 | 168 | 162 | ||
25 | 52 | 30,0 | 30,5 | 47 | - | 105 | 190 | 117 | 122 | 178 | 175 | ||
30 | 62 | 35,0 | 37,0 | 57 | - | 110 | 200 | 122 | 125 | 188 | 184 | ||
35 | 72 | 42,0 | - | 65 | - |
| |||||||
40 | 80 | 47,0 | 48,0 | 73 | - | ||||||||
45 | 85 | 52,0 | 53,0 | 78 | - | ||||||||
50 | 90 | 57,0 | 58,0 | 83 | - |
Шариковые подшипники серии диаметров 3 (6), серии по ширине 0 по ГОСТ 8338-75, 7242-81, 831-75, 832-78, 28428-90, 8882-75, 8995-75.
Роликовые подшипники серии диаметров 3 (6), серии по ширине 0 по ГОСТ 8328-75, 5721-75, 5377-79.
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
4 | 16 | 6,2 | 6,5 | 13,4 | - | 1,8 | 55 | 120 | 65,0 | 67,0 | 110 | 109 | 3,0 |
5 | 19 | 7,2 | 7,5 | 15,8 | - | 60 | 130 | 72,0 | 75,0 | 118 | 115 | ||
10 | 35 | 14,0 | 15,0 | 30,8 | - | 65 | 140 | 76,0 | 78,0 | 128 | 125 | ||
12 | 37 | 17,0 | 17,0 | 32,0 | - | 2,0 | 70 | 150 | 81,0 | 85,0 | 138 | 136 | |
15 | 42 | 20,0 | 28,5 | 36,0 | - | 75 | 160 | 86,0 | 93,0 | 148 | 144 | ||
17 | 47 | 23,0 | 23,0 | 41,2 | 40 | 80 | 170 | 91,0 | 99,0 | 158 | 155 | ||
20 | 52 | 26,0 | 27,0 | 45,0 | - | 85 | 180 | 98,0 | 103 | 166 | 163 | ||
25 | 62 | 31,0 | 33,0 | 55,0 | - | 90 | 190 | 103 | 111 | 176 | 172 | ||
30 | 72 | 36,0 | 38,9 | 65,0 | - | 95 | 200 | 109 | 119 | 186 | 180 | ||
35 | 80 | 42,0 | 44,0 | 71,0 | - | 100 | 215 | 113 | 125 | 201 | 195 | ||
40 | 90 | 47,0 | 51,0 | 81,0 | 80 | 105 | 225 | 119 | 132 | 211 | 205 | ||
45 | 100 | 1 52,0 | 56,0 | 91,0 | 89 | 110 | 240 | 124 | 135 | 226 | 215 | ||
50 | 110 | 60,0 | 63,0 | 99,0 | 98 |
|
Шариковые подшипники серии диаметров 4, серии по ширине 0 по ГОСТ 8338—75, 831—1 и 832-78, ГОСТ 2893-82
Роликовые подшипники серии диаметров 4, серии по ширине 0 по ГОСТ 8328—75.
Размеры, мм
d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее | d | D | da, не менее | da, не более | Da, не более | Da, не менее | а, не менее |
17 | 62 | 24,0 | - | 53 | - | 2 | 65 | 160 | 78.0 | 83 | 146 | 141 | 3 |
20 | 72 | 27,0 | - | 63 | - | 70 | 180 | 85,0 | 93 | 164 | 157 | ||
25 | 80 | 34,0 | 36 | 70 | 66 | 75 | 190 | 90,0 | 98 | 174 | 166 | ||
30 | 90 | 39,0 | 41 | 80 | 77 | 80 | 200 | 95.0 | 105 | 184 | 176 | ||
35 | 100 | 44,0 | 47 | 90 | 86 | 85 | 210 | 105 | 108 | 190 | 185 | ||
40 | 110 | 50,0 | 55 | 97 | 95 | 90 | 225 | 110 | 117 | 205 | 200 | ||
45 | 120 | 55,0 | 60 | 107 | 104 | 95 | 240 | 115 | 125 | 220 | 210 | ||
50 | 130 | 63.0 | 68 | 116 | 114 | 100 | 250 | 120 | 130 | 230 | 220 | ||
| 105 | 260 | 125 | 135 | 240 | 230 | |||||||
55 | 140 | 68.0 | 71 | 126 | 122 | 3 |
|

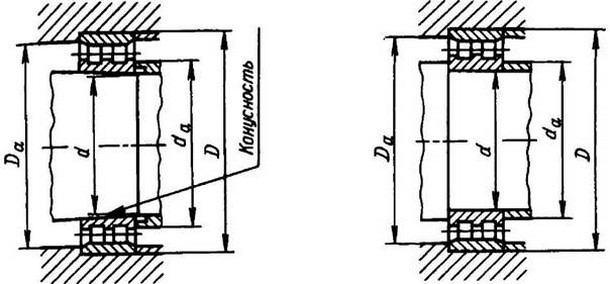

110. Роликовые радиальные многорядные подшипники с короткими цилиндрическими роликами по ГОСТ 7634—75
Размеры, мм
Серия диаметров 1, серия ширин 3
d | D | da наим. | Da | d | D | da наим. | Da | ||
наим. | наиб. | наим. | наиб. | ||||||
30 | 55 | 35 | 49 | 50 | 130 | 200 | 139 | 184 | 191 |
35 | 62 | 40 | 56 | 57 | 140 | 210 | 150 | 194 | 200 |
40 | 68 | 45 | 62 | 63 | 150 | 225 | 162 | 208 | 213 |
45 | 75 | 50 | 69 | 70 | 160 | 240 | 172 | 222 | 228 |
50 | 80 | 55 | 74 | 75 | 170 | 260 | 182 | 239 | 248 |
55 | 90 | 62 | 82 | 84 | 180 | 280 | 192 | 258 | 268 |
60 | 95 | 67 | 87 | 88 | 190 | 290 | 202 | 268 | 278 |
65 | 100 | 72 | 92 | 93 | 200 | 310 | 212 | 285 | 298 |
70 | 110 | 77 | 102 | 103 | 220 | 340 | 234 | 313 | 326 |
75 | 115 | 82 | 107 | 108 | 240 | 360 | 254 | 333 | 346 |
80 | 125 | 87 | 115 | 118 | 260 | 400 | 278 | 367 | 382 |
85 | 130 | 92 | 120 | 123 | 280 | 420 | 298 | 388 | 402 |
90 | 140 | 98 | 129 | 132 | 300 | 460 | 318 | 421 | 442 |
95 | 145 | 103 | 134 | 137 | 320 | 480 | 338 | 442 | 462 |
100 | 150 | 108 | 139 | 142 | 340 | 520 | 362 | 477 | 498 |
105 | 160 | 114 | 148 | 151 | 360 | 540 | 382 | 497 | 518 |
110 | 170 | 119 | 157 | 161 |
| ||||
120 | 180 | 129 | 167 | 171 |

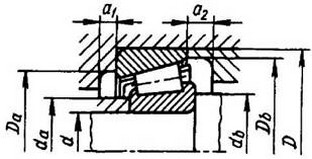

111. Шариковые и роликовые радиальные подшипники на закрепительных втулках по ГОСТ 24208—80
Размеры, мм
Шариковые подшипники типа 111200
d | d1 | Закрепительная втулка серии Н2 | Серия диаметров 2, серия ширин 0 | ||
db наим. | da наиб. | а1 наим. | а2 наиб. | ||
20 | 17 | 23 | 28 | 12 | 5 |
25 | 20 | 28 | 33 | 13 | 5 |
30 | 25 | 33 | 38 | 13 | 5 |
35 | 30 | 38 | 43 | 15 | 5 |
40 | 35 | 43 | 49 | 16 | 5 |
45 | 40 | 48 | 54 | 18 | 5 |
50 | 45 | 53 | 60 | 19 | 5 |
55 | 50 | 60 | 67 | 19 | 6 |
60 | 55 | 64 | 72 | 21 | 5 |
65 | 60 | 70 | 78 | 22 | 5 |
70 | 60 | 75 | 83 | 22 | 5 |
75 | 65 | 80 | 88 | 23 | 5 |
80 | 70 | 85 | 94 | 26 | 5 |
85 | 75 | 90 | 99 | 27 | 6 |
90 | 80 | 95 | 104 | 27 | 6 |
100 | 90 | 106 | 115 | 29 | 7 |
110 | 100 | 116 | 125 | 30 | 7 |
Примечание. Размер Dанаиб принимается по табл. 109 для серий диаметров 2 и 2(5).
Шариковые и роликовые подшипники типов 111500, 113500, 111300
d | d1 | Закрепительная втулка серии Н3 | Серия диаметров 2(5), серия ширин 1 | Серия диаметров 3, серия ширин 0 | ||
db наим. | da наиб. | а1 наим. | а2 наим. | |||
20 | 17 | 23 | 28 | 12 | 5 | 8 |
25 | 20 | 28 | 33 | 13 | 5 | 6 |
30 | 25 | 33 | 38 | 13 | 5 | 6 |
35 | 30 | 39 | 44 | 15 | 5 | 8 |
40 | 35 | 44 | 49 | 16 | 5 | 5 |
45 | 40 | 50 | 55 | 18 | 8 | 5 |
50 | 45 | 55 | 60 | 19 | 10 | 5 |
55 | 50 | 60 | 65 | 19 | 10 | 6 |
60 | 55 | 65 | 72 | 21 | 8 | 5 |
65 | 60 | 70 | 77 | 22 | 8 | 5 |
70 | 60 | 75 | 83 | 22 | 10 | 5 |
75 | 65 | 80 | 88 | 23 | 12 | 5 |
80 | 70 | 85 | 94 | 26 | 12 | 5 |
85 | 75 | 91 | 100 | 27 | 12 | 6 |
90 | 80 | 96 | 105 | 27 | 10 | 6 |
100 | 90 | 108 | 118 | 29 | 8 | 7 |
110 | 100 | 118 | 128 | 30 | 6 | 9 |
Примечание. Размер Daнаиб принимается по табл. 109 - Da, не более.
Шариковые и роликовые подшипники типов 3113100, 111200, 111300
d | d1 | Закрепительная втулка серии Н30 | Серия диаметров 1, серия ширин 3 | Серия диаметров 2, серия ширин 0 | Серия диаметров 3, серия ширин 0 | ||
db наим. | da наиб. | а1 наим. | a2 наим. | ||||
120 | 110 | 127 | 135 | 31 | 7 | 13 | - |
130 | 115 | 137 | 145 | 32 | 8 | 20 | |
140 | 125 | 147 | 157 | 33 | 8 | 19 | |
150 | 135 | 158 | 168 | 35 | 8 | 19 | |
160 | 140 | 168 | 178 | 38 | 8 | 20 | |
170 | 150 | 179 | 189 | 39 | 8 | 23 | |
180 | 160 | 189 | 200 | 40 | 8 | 30 | 7 |
190 | 170 | 199 | 210 | 43 | 9 | 30 | 6 |
200 | 180 | 210 | 222 | 44 | 10 | 34 | 12 |
220 | 200 | 231 | 243 | 53 | 12 | 37 | 14 |
240 | 220 | 251 | 265 | 58 | 11 | 31 | 8 |
260 | 240 | 27: | 286 | 58 | 13 | 37 | - |
280 | 260 | 292 | 306 | 62 | 12 | 38 | |
300 | 280 | 313 | 329 | 66 | 12 | - | |
320 | 300 | 334 | 350 | 69 | 13 | ||
340 | 320 | 355 | 373 | 72 | 14 | ||
360 | 340 | 375 | 393 | 72 | 14 | ||
380 | 360 | 396 | 414 | 76 | 15 | ||
400 | 380 | 417 | 437 | 80 | 15 | ||
420 | 400 | 437 | 457 | 80 | 16 | ||
440 | 410 | 458 | 480 | 91 | 17 | ||
460 | 480 | 478 | 500 | 91 | 17 | ||
480 | 450 | 499 | 520 | 91 | 18 | ||
500 | 470 | 519 | 540 | 99 | 18 |
Примечание: Размер Dанаиб, принимается по табл. 109 – Dа, не более
112. Роликовые подшипники по ГОСТ 27365—87 и ТУ 37006.162
Размеры, мм
d | D | db, не менее | db, не более | da, не более | Da, не менее | Da, не более | Db, не менее | a1, не менее | a2, не менее |
Серия диаметров 9 | |||||||||
35 | 55 | 40 | 43 | 40 | 48,5 | 50 | 53,0 | 3 | 3,0 |
40 | 62 | 45 | 49 | 45 | 55,0 | 57 | 60,0 | 4,0 | |
45 | 68 | 50 | 55 | 50 | 61,0 | 63 | 65,4 | 4,5 | |
50 | 72 | 55 | 60 | 55 | 65,0 | 67 | 69,4 | 4,5 | |
55 | 80 | 62 | 66 | 60 | 71,5 | 74 | 77,5 | 4,5 | |
60 | 85 | 67 | 72 | 65 | 76,0 | 79 | 82,8 | ||
65 | 90 | 72 | 76 | 70 | 81,0 | 84 | 87,8 | ||
70 | 100 | 78 | 84 | 75 | 91,0 | 94 | 97,5 | ||
80 | по | 88 | 94 | 85 | 99,5 | 104 | 107,5 | 4 | 6,0 |
85 | 120 | 92 | 101 | 92 | 107 | 113 | 116,5 | 7,0 | |
90 | 125 | 100 | 106 | 98 | 113 | 118 | 122,0 | 5 | 7,0 |
100 | 140 | 108 | 116 | 108 | 128 | 133 | 137,0 | ||
105 | 145 | 115 | 122 | 112 | 133 | 138 | 142,0 | 6 | |
110 | 150 | 120 | 128 | 118 | 136 | 143 | 146,0 | ||
Серия диаметров 1 | |||||||||
30 | 55 | 36 | 40 | 35 | 47,5 | 49 | 52,0 | 3 | 4,5 |
35 | 62 | 41 | 47 | 40 | 54,0 | 56 | 59,0 | 3 | 4,5 |
40 | 68 | 46 | 53 | 45 | 60,0 | 62 | 65,0 | 4 | 4,5 |
45 | 75 | 51 | 57 | 50 | 66,0 | 69 | 72,0 | 4 | 4,5 |
50 | 80 | 56 | 62 | 55 | 71,0 | 74 | 77,0 | 4 | 4,5 |
55 | 90 | 62 | 69 | 61 | 80,0 | 83 | 86,0 | 4 | 5,5 |
65 | 100 | 72 | 78 | 71 | 90,0 | 92 | 97,0 | 4 | 5,5 |
70 | 110 | 77 | 85 | 76 | 98,0 | 102 | 105,0 | 5 | 6,0 |
75 | 115 | 82 | 90 | 82 | 103 | 108 | 110,0 | 5 | 7,0 |
80 | 125 | 87 | 95 | 87 | 112 | 118 | 120,0 | 6 | 7,0 |
85 | 130 | 92 | 105 | 92 | 117 | 122 | 125,0 | 6 | 7,0 |
90 | 140 | 99 | 108 | 99 | 124 | 130 | 134,0 | 6 | 8,0 |
100 | 150 | 109 | 117 | 109 | 134 | 140 | 144,0 | 6 | 8,0 |
110 | 170 | 120 | 135 | 120 | 152 | 160 | 163,0 | 7 | 9,0 |
d | D | db, не менее | db, не более | da, не более | Da, не менее | Da, не более | Db, не менее | Серия диаметров | |||
2 | (5) | ||||||||||
а1, не менее | а2, не менее | а1, не менее | а2, не менее | ||||||||
Серия диаметров 2, (5) | |||||||||||
15 | 35 | 20 | 24 | 19,0 | 30 | - | 32,0 | 2 | 3,0 | - | - |
17 | 40 | 23 | 26 | 23,0 | 33 | - | 37,0 | 3 | - | - | |
20 | 47 | 26 | 30 | 26,0 | 39 | 41 | 43,0 | 3 | - | - | |
25 | 52 | 3J | 35 | 31,0 | 43 | 46 | 48,0 | 3 | - | - | |
30 | 62 | 36 | 41 | 37,0 | 52 | 55 | 57,0 | 3 | 3 | 4,0 | |
35 | 72 | 42 | 48 | 43,0 | 61 | 65 | 67,0 | 4 | 3,0 | 4 | 5,0 |
40 | 80 | 47 | 55 | 48,0 | 68 | 72 | 75,5 | 3,5 | 5,5 | ||
45 | 85 | 52 | 61 | 53,0 | 73 | 78 | 80,0 | 4,5 | 5,5 | ||
50 | 90 | 57 | 65 | 58,0 | 78 | 82 | 86,5 | 4,5 | 5,5 | ||
55 | 100 | 64 | 72 | 63,0 | 87 | 90 | 94,0 | 5 | 4,5 | 5 | 5,5 |
60 | 110 | 69 | 79 | 69,0 | 95 | 100 | 105,5 | 4,5 | |||
65 | 120 | 74 | 86 | 75,0 | 105 | 110 | 113,0 | 6 | 4,5 | 6 | 5,5 |
70 | 125 | 79 | 90 | 80,0 | 108 | 115 | 118,0 | 5,0 | 6,0 | ||
75 | 130 | 84 | 96 | 85,0 | 113 | 120 | 124,0 | 5,0 | 6,0 | ||
80 | 140 | 90 | 105 | 90,0 | 122 | 130 | 132,0 | 6,0 | 7,0 | ||
85 | 150 | 96 | 110 | 95,0 | 132 | 140 | 141,0 | 6 | 6,0 | 7 | 8,5 |
90 | 160 | 100 | 117 | 102 | 138 | 150 | 150,0 | 7 | 6,0 | 8,5 | |
100 | 180 | 112 | 135 | 114 | 155 | 165 | 168,0 | 7 | 8,0 | 10 | |
110 | 200 | 122 | 145 | 125 | 171 | 185 | 187,0 | 9 | 9.0 | 9 | 10 |
120 | 215 | 132 | 160 | 135 | 187 | 200 | 201,0 | 11 | 9,0 | 10 | 11,5 |
Продолжение табл. 112
d | D | db, не менее | db, не более | da, не более | Da, не менее | Da, не более | Db, не менее | Серия диаметров | |||
3 | (6) | ||||||||||
а1, не менее | а2, не менее | а1, не менее | а2, не менее | ||||||||
Серия диаметров 3, (6) | |||||||||||
17 | 47 | 23 | 31 | 25 | 39 | 41 | 42,0 | 3 | 3,0 | 2 | 4,0 |
20 | 52 | 27 | 33 | 27 | 43 | 45 | 47,0 | 3,0 | 3 | 4,0 | |
25 | 62 | 32 | 41 | 33 | 53 | 55 | 57,0 | 3,0 | 3 | 5,0 | |
30 | 72 | 37 | 47 | 38 | 61 | 65 | 66,0 | 4,5 | 5 | 5,5 | |
35 | 80 | 44 | 53 | 43 | 68 | 71 | 74,0 | 5 | 4,5 | 5 | 7,5 |
40 | 90 | 49 | 60 | 50 | 76 | 80 | 82,0 | 5,0 | 5 | 8,0 | |
45 | 100 | 54 | 68 | 56 | 85 | 90 | 92,0 | 5,0 | 5 | 8,0 | |
50 | 110 | 60 | 74 | 62 | 94 | 100 | 102 | 6,0 | 5 | 9,0 | |
55 | 120 | 65 | 81 | 67 | 103 | 110 | 111 | 6,5 | 5 | 10,5 | |
60 | 130 | 72 | 90 | 73 | 112 | 118 | 120 | 7,5 | 6 | 11,5. | |
65 | 140 | 77 | 96 | 80 | 121 | 128 | 130 | 6 | 8,0 | 6 | 12,0 |
70 | 150 | 82 | 100 | 85 | 129 | 138 | 140 | 8,0 | 7 | 12,0 | |
75 | 160 | 87 | 108 | 91 | 138 | 148 | 149 | 9,0 | 7 | 13,0 | |
80 | 170 | 92 | 118 | 97 | 147 | 158 | 159 | 9,5 | 7 | 13,5 | |
85 | 180 | 99 | 125 | 102 | 155 | 166 | 167 | 7 | 10,5 | 12 | 14,5 |
90 | 190 | 104 | 130 | 108 | 163 | 175 | 176 | 10,5 | 14,5 | ||
100 | 215 | 114 | 147 | 121 | 183 | 200 | 197 | 12,5 | 17,0 | ||
110 | 240 | 124 | 165 | 135 | 205 | 220 | 222 | 14 | 12,5 | 14 | 19,5 |
120 | 260 | 134 | 175 | 145 | 219 | 235 | 239 | 14 | 13,5 | 14 | 19,5 |
113. Шариковые упорные одинарные подшипники (по ГОСТ 7872—89)
Размеры, мм
d | Серия | |||||||||||
диаметров 1, высот 1 | диаметров 2, высот 1 | диаметров 3, высот 1 | диаметров 2, высот 1 | |||||||||
D | da, наим. | Da, наиб. | D | da, наим. | Da, наиб. | D | da, наим. | Da, наиб. | D | da, наим. | Da, наиб. | |
10 | 24 | 19 | 15 | 26 | 20 | 16 | - | - | - | - | - | - |
12 | 26 | 21 | 17 | 28 | 22 | 18 | - | - | - | - | - | - |
15 | 28 | 23 | 20 | 32 | 25 | 22 | - | - | - | - | - | - |
17 | 30 | 25 | 22 | 35 | 28 | 24 | - | - | - | - | - | - |
20 | 35 | 29 | 26 | 40 | 32 | 28 | - | - | - | - | - | - |
25 | 42 | 35 | 32 | 47 | 38 | 34 | 52 | 41 | 36 | 60 | 46 | 39 |
30 | 47 | 40 | 37 | 52 | 43 | 39 | 60 | 48 | 42 | 70 | 54 | 46 |
35 | 52 | 45 | 43 | 62 | 51 | 46 | 68 | 55 | 48 | 80 | 62 | 53 |
40 | 60 | 52 | 48 | 68 | 57 | 51 | 78 | 63 | 55 | 90 | 70 | 60 |
45 | 65 | 57 | 53 | 73 | 62 | 56 | 85 | 69 | 61 | 100 | 78 | 67 |
50 | 70 | 62 | 58 | 78 | 67 | 61 | 95 | 77 | 68 | 110 | 86 | 74 |
55 | 78 | 69 | 64 | 90 | 76 | 69 | 105 | 85 | 75 | 120 | 94 | 81 |
60 | 85 | 75 | 70 | 95 | 81 | 74 | 110 | 90 | 80 | 130 | 102 | 88 |
65 | 90 | 80 | 75 | 100 | 86 | 79 | 115 | 95 | 85 | 140 | 110 | 95 |
70 | 95 | 85 | 80 | 105 | 91 | 84 | 125 | 103 | 92 | 150 | 118 | 102 |
75 | 100 | 90 | 85 | 110 | 96 | 89 | 135 | 111 | 99 | 160 | 125 | 110 |
80 | 105 | 95 | 90 | 115 | 101 | 94 | 140 | 116 | 104 | 170 | 133 | 117 |
85 | 110 | 100 | 95 | 125 | 109 | 101 | 150 | 123 | 111 | 180 | 141 | 124 |
90 | 120 | 108 | 102 | 135 | 117 | 108 | 155 | 129 | 116 | 190 | 149 | 131 |
100 | 135 | 121 | 114 | 150 | 130 | 120 | 170 | 142 | 128 | 210 | 165 | 145 |
110 | 145 | 131 | 124 | 160 | 140 | 130 | 190 | 158 | 142 | 230 | 181 | 159 |
120 | 155 | 141 | 134 | 170 | 150 | 140 | 210 | 173 | 157 | 250 | 197 | 173 |
130 | 170 | 154 | 146 | 190 | 166 | 154 | 225 | 186 | 169 | 270 | 213 | 187 |
140 | 180 | 164 | 156 | 200 | 176 | 164 | 240 | 199 | 181 | 280 | 223 | 197 |
В технически обоснованных случаях допускается увеличивать диаметры заплечиков валов и уменьшать диаметры заплечиков корпусов по согласованию с разработчиком конструкторской документации на подшипники качения.
Для безбортовых колец подшипников, а также для малогабаритных подшипников при конструировании узлов в случае необходимости рекомендуются демонтажные пазы для съема колец.
Биение заплечиков и шероховатость поверхности — по ГОСТ 3325—85.

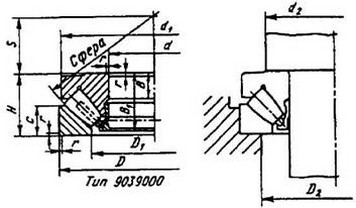

114. Роликовые упорно-радиальные сферические подшипники (по ГОСТ 9942-90)
Эквивалентная осевая нагрузка на подшипник ( Fr ≤ 0,55Fa ):
динамическая Р = Fа + 1,2Fr; статическая Р0 = Fа + 2,7Fr
Размеры, мм
Обозначение п одшипников | d | D1 | D | d1 | H | B1 | В | с | S | r |
Легкая серия диаметров 2, серия ширин 9 | ||||||||||
9039280 | 400 | 460 | 540 | 526 | 85 | 81 | 27 | 42 | 212 | 5 |
Средняя серия диаметров 3, серия ширин 9 | ||||||||||
9039352 | 260 | 329 | 420 | 405 | 95 | 91 | 32 | 45 | 148 | 6 |
9039364 | 320 | 399 | 500 | 482 | 109 | 105 | 37 | 53 | 180 | 6 |
9039388 | 440 | 548 | 680 | 655 | 145 | 140 | 49 | 70 | 245 | 8 |
Тяжелая серия диаметров 4, серия ширин 9 | ||||||||||
9039412 | 60 | 89 | 130 | 123 | 42 | 39,5 | 15 | 20 | 38 | 2,5 |
9039414 | 70 | 103 | 150 | 142 | 48 | 45,5 | 17 | 23 | 44 | 3 |
9039415 | 75 | 109 | 160 | 152 | 51 | 48 | 18 | 24 | 47 | 3 |
9039417 | 85 | 125 | 180 | 170 | 58 | 55 | 21 | 28 | 54 | 3,5 |
9039420 | 100 | 146 | 210 | 200 | 67 | 64 | 24 | 32 | 62 | 4 |
9039428 | 140 | 199 | 280 | 268 | 85 | 81 | 31 | 41 | 86 | 5 |
9039436 | 180 | 245 | 360 | 305 | 109 | 105 | 39 | 60 | 82 | 6 |
9039452 | 260 | 354 | 480 | 460 | 132 | 127 | 4S | 64 | 154 | 8 |
90394/500 | 500 | 661 | 870 | 830 | 224 | 216 | 81 | 107 | 290 | 12 |
Продолжение табл. 114
Обозначение подшипников | Ориентировочные расчетные параметры | Масса, кг | d2, не менее | D2, не более | ||
Грузоподъемность, кН | nпр, мин-1, при жидком смазочном материале | |||||
С | C0 | |||||
Легкая серия диаметров 2, серия ширин 9 | ||||||
9039280 | 133 | 342 | 630 | 56,6 | 460 | 500 |
Средняя серия диаметров 3, серия ширин 9 | ||||||
9039352 | 2200 | 3130 | 630 | 52,6 | 330 | 374 |
9039364 | 2880 | 4620 | 500 | 83 | 400 | 449 |
9039388 | 4000 | 7320 | 500 | 196 | 548 | 614 |
Тяжелая серия диаметров 4, серия ширин 9 | ||||||
9039412 | 267 | 368 | 1600 | 2,86 | 90 | 109 |
9039414 | 327 | 454 | 1600 | 4,31 | 105 | 126 |
9039415 | 350 | 500 | 1600 | 5,24 | 115 | 134 |
9039417 | 400 | 600 | 1250 | 7,45 | 130 | 153 |
9039420 | 540 | 826 | 1000 | 11,6 | 150 | 178 |
9039428 | 900 | 1750 | 800 | 25,5 | 205 | 239 |
9039436 | 1500 | 3000 | 800 | 52,5 | 260 | 307 |
9039452 | 2230 | 4790 | 500 | 112 | 360 | 419 |
90394/500 | 6220 | 15100 | 250 | 583 | 670 | 765 |
Пример обозначения подшипника 90394/500:
Подшипник 90394/500 ГОСТ 9942-90
