Оформить заказОбщие указания при выполнении чертежей цилиндрических колес зубчатых реек и конических зубчатых колес. Таблицы параметров должны состоять из трех частей, которые разделяются сплошными основными линиями: первая часть — основные данные, вторая — данные для контроля, третья — справочные данные.
Неиспользуемые строки таблиц параметров следует исключать или прочеркивать.

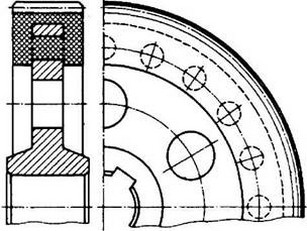

Рис. 26. Армированное зубчатое колесо из термопласта
Размеры фасок или радиусы кривизны линий притупления на кромках зубьев допускается указывать в технических требованиях чертежа вместо указания на изображении зубчатой детали.
В третьей части таблицы параметров для колес указывают обозначение сопрягаемого колеса, для реек — при необходимости.
Правила выполнения чертежей цилиндрических зубчатых колес
В первой части таблицы параметров указывают:
нормальный исходный контур со ссылкой на соответствующий ГОСТ;
коэффициент смещения х с соответствующим знаком; при отсутствии смещения следует проставлять 0;
степень точности и вид сопряжения по нормам бокового зазора по соответствующему стандарту и обозначение этого стандарта.
Во второй части таблицы параметров венца приводят данные для контроля взаимного положения разноименных профилей зубьев по одному из следующих вариантов: постоянная хорда зуба и высота до постоянной хорды ; длина общей нормали W; толщина по хорде зуба и высота до хорды ; торцовый размер по роликам (шарикам) М и диаметр ролика (шарика) D.
В третьей части таблицы параметров венца приводят при необ-ходи мости прочие справочные данные, например: шаг зацепления, осевой шаг, ход зуба и размеры элементов зубьев для контроля.
Если зубчатое колесо имеет два и более венца (табл. 48), то венец и соответствующая колонка таблицы должны быть обозначены одной прописной буквой русского алфавита.
Более подробно о правилах выполнения чертежей цилиндрических зубчатых колес см. ГОСТ 2.403-75.
Примеры указания параметров зубчатого венца на чертежах колес приведены В табл. 45-48.
45. Пример указания параметров зубчатого венца на чертеже прямозубого цилиндрического зубчатого колеса со стандартным исходным контуром
Модуль - m
Число зубьев - z
Нормальный исходный контур
Коэффициент смещения - x
Степень точности
Данные для контроля взаимного положения разноименных профилей зубьев
Делительный диаметр - d
Прочие справочные данные
46. Пример указания параметров зубчатого венца на чертеже косозубого цилиндрического зубчатого колеса со стандартным исходным контуром
Модуль - m
Число зубьев - z
Угол наклона - β
Направление линии зуба
Нормальный исходный контур
Коэффициент смещения – x
Степень точности
Данные для контроля взаимного положения разноименных профилей зубьев
Делительный диаметр - d
Прочие справочные данные
47. Пример указания параметров зубчатого венца на чертеже прямозубого зубчатого сектора со стандартным исходным контуром
Модуль | m | |
Число зубьев секторного зубчатого колеса | z | |
Нормальный исходный контур | — | |
Коэффициент смещения | X | |
Степень точности | ||
Данные для контроля взаимного положения разноименных профилей зубьев | d | |
Делительный диаметр | ||
Число зубьев сектора | — | |
Прочие справочные данные |

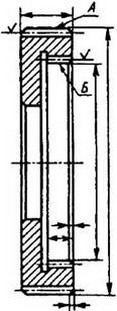

48. Пример указания параметров зубчатого венца на чертеже цилиндрического зубчатого колеса со стандартным исходным контуром, имеющего два венца
Зубчатый венец | — | А | Б |
Модуль | m | ||
Число зубьев | z | ||
Нормальный исходный контур | — | ||
Коэффициент смещения | x | ||
Степень точности | — | ||
Данные для контроля взаимного положения разноименных профилей зубьев | |||
Делительный диаметр | d |
