Оформить заказ21. Типы, исполнения и основные размеры шкивов
Размеры, мм
D | B*1 | Рекомендуемая ширина ремня b*2 | |
Номинал | Отклонение | ||
40 | ±0,5 | 16-40 | 10-32 |
45 | ±0,6 | 16-50 | 10-40 |
50 | 16-63 | 10-50 | |
56 | ±0,8 | 16-63 | 10-50 |
63 | 16-71 | 10-63 | |
71 | ±1,0 | 16-80 | 10-71 |
80 | |||
90 | ±1,2 | 16-90 | 10-80 |
100 | 16-100 | 10-90 | |
112 | 16-112 | 10-100 | |
125 | ±1.6 | 16-125 | 10-112 |
140 | 16-140 | 10-125 | |
160 | ±2,0 | 20-160 | 16-140 |
180 | 20-180 | 16-160 | |
200 | 25-200 | 20-180 | |
224 | ±2,5 | 25-224 | 20-200 |
250 | 32-250 | 25-224 | |
280 | ±3,2 | 32-280 | 25-250 |
315 | 40-315 | 32-280 | |
355 | 40-355 | 32-315 | |
400 | ±4,0 | 50-400 | 40-355 |
450 | 50-450 | 40-400 | |
500 | 63-500 | 50-450 | |
560 | ±5,0 | 63-560 | 50-500 |
630 | 71-630 | 63-560 | |
710 | 80-630 | 71-560 | |
800 | ±6,3 | 90-630 | 80-560 |
900 | 100-630 | 90-560 | |
1000 | 112-630 | 100-560 | |
1120 | ±8,0 | 125-630 | 112-560 |
1250 | 140-630 | 125-560 | |
1400 | 160-630 | 140-560 | |
1600 | ±10,0 | 180-630 | 160-560 |
1800 | 200-630 | 180-560 | |
2000 | 224-630 | 200-560 |
*1 Размер В в указанных пределах брать из ряда: 16; 20; 25; 32; 40; 50; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 3!2; 355; 400; 450; 500; 560; 630.
*2 Размер b в указанных пределах брать из ряда: 10; 16; 20; 25; 32; 40; 50; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400; 450; 500; 560.
Для перекрестных и полуперекрестных ременных передач
Отклонения ширины шкивов, мм: ±1 для В = 16…71мм; ±1,5 для В = 80…140мм; ±2 для В = 160…280мм; ±3 для В = 315…630мм.

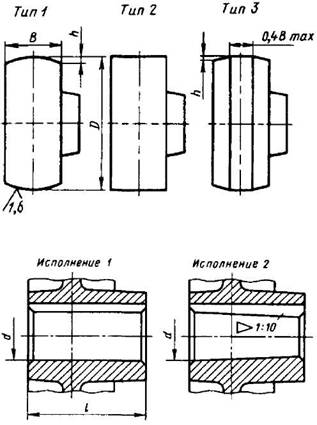

Выпуклость шкива h для D = 40…355мм (см. рис. табл. 21):
D | h | D | h | D | h |
40-112 | 0,3 | 160; 180 | 0,5 | 250; 280 | 0,8 |
125-140 | 0,4 | 200; 224 | 0,6 | 315; 355 | 1,0 |
22. Выпуклость шкива h для D = 400…2000, мм (см. рис. табл. 21)
D | h при В | ||||||
≤ 125 | 140-160 | 180-200 | 224-250 | 280-315 | 355 | 400 | |
400 450 | 1,0 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
500 560 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
630 710 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | ||
800 900 | 2,5 | 2,5 | 2,5 | 2,5 | |||
1000 | 3,0 | 3,0 | 3,0 | ||||
1120 1250 | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,0 | 3,5 |
3,5 | 4,0 | ||||||
1400 1600 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 |
1800 2000 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 5,0 5,6 |
Технические требования. Допускается изготовлять шкивы с буртиком на ободе и с конусностью посадочного отверстия 1:5.
Часть шкива между ступицей и ободом может быть выполнена в виде прямого или конического диска с облегчающими отверстиями или без них, а также в виде спиц.
На поверхности обода шкивов, работающих с окружной скоростью свыше 40м/с, должны быть проточены кольцевые канавки, облегчающие выход воздуха из-под ремня.
Шкивы в зависимости от окружной скорости должны изготовляться из материалов, обеспечивающих их работу в условиях эксплуатации.
Каждый шкив при работе его со скоростью свыше 5 м/с должен быть статически отбалансирован.
Значения допускаемого дисбаланса приведены ниже:
Дисбаланс, г·м | 6 | 3 | 2 | 1,6 | 1 | 0,5 |
Окружная скорость, м/с | 5-10 | 10-15 | 15-20 | 20-25 | 25-40 | Св.40 |
Балансировку шкивов, установленных на вал со шпонкой, проводят на балансировочных станках, обеспечивающих требуемую точность при статической балансировке в динамическом режиме.
Концы валов для шкивов с цилиндрическим отверстием - по ГОСТ 12080-66; с коническим отверстием - по ГОСТ 12081-72, предельное отклонение диаметра ступицы d пo H9.
Предельное отклонение угла конусного отверстия - ±АТ10/2 по ГОСТ 8908-81.
Предельные отклонения размеров необрабатываемых поверхностей для шкивов:
из чугуна и стали - по 7-му классу точности ГОСТ 26645-85;
из других материалов - по 16-му квалитету.
Допуск радиального биения поверхности наружного диаметра шкива относительно оси посадочного отверстия должен быть не грубее 7-й степени точности, а торцового биения - 10-й степени точности по ГОСТ 24643-81.
