Оформить заказСальниковые кольца (табл. 25) из грубошерстного технического войлока (СГ), изготовляемого по ГОСТ 6418-81, и полугрубошерстного (СП) - по ГОСТ 6308-71, предназначены для уплотнения валов, работающих при окружной скорости не более 2м/с, сальниковые кольца из тонкошерстного технического войлока (СТ) по ГОСТ 288-72 предназначены для уплотнения валов, работающих при окружной скорости не более 5м/с.
Сальниковые уплотнения не рекомендуется применять:
а) в ответственных конструкциях и в условиях повышенной загрязненности окружающей среды;
б) при избыточном давлении с одной из сторон кольца;
в) при температуре выше 90°С.
Применение сальниковых колец.
1. При работе сальниковых колец в среде, вызывающей повышенный износ валов, рекомендуется устанавливать на вал защитные втулки (рис. 10).
Рис. 10
2. При установке в поджимные сальники кольца можно сдваивать (рис. 11).

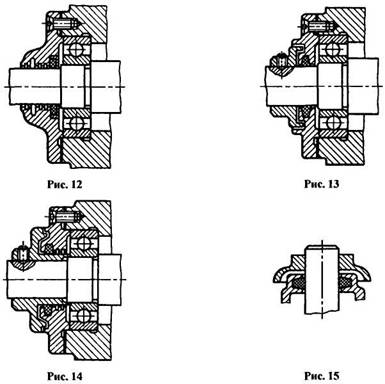

3. При работе в сильно загрязненной, пыльной и влажной среде рекомендуется применять сальниковые войлочные кольца в сочетании с канавочными уплотнениями (рис. 12), с лабиринтными уплотнениями (рис. 13) или с лабиринтно-канавочными уплотнениями (рис. 14).
Технические требования к сопрягаемым деталям. Твердость шейки вала под кольцом рекомендуется не менее 47HRC.
Биение шейки вала dв под кольцом при вращении в подшипниках должно быть при окружной скорости:
до 4м/с - не более 0,1мм;
св. 4м/с - не более 0,06мм.
При установке войлочных уплотнений на валах, расположенных вертикально, и в сырых помещениях рекомендуется уплотнение защищать фасонным диском, как показано на рис. 15.
Рис. 11
25. Форма и размеры сальниковых колец и канавок для них
Размеры, мм
Перед установкой кольца рекомендуется пропитывать разогретой смесью из универсальной среднеплавкой смазки (85%) и чешуйчатого графита (15%).
Диаметр вала dв | Кольцо | Канавка | |||||
d | D | b | D1 | d1 | b1 | b2 | |
10 | 9 | 18 | 2,5 | 19 | 11 | 2 | 3,0 |
12 | 11 | 20 | 2,5 | 21 | 13 | ||
14 | 13 | 22 | 2,5 | 23 | 15 | ||
15 | 14 | 23 | 2,5 | 24 | 16 | ||
16 | 15 | 26 | 3,5 | 27 | 17 | 3 | 4,3 |
17 | 16 | 27 | 3,5 | 28 | 18 | ||
18 | 17 | 28 | 3,5 | 29 | 19 | ||
20 | 19 | 30 | 3,5 | 31 | 21 | ||
22 | 21 | 32 | 3,5 | 33 | 23 | ||
25 | 24 | 37 | 5,0 | 38 | 26 | 4 | 5,5 |
28 | 27 | 40 | 5,0 | 41 | 29 | ||
30 | 29 | 42 | 5,0 | 43 | 31 | ||
32 | 31 | 44 | 5,0 | 45 | 33 | ||
35 | 34 | 47 | 5,0 | 48 | 36 | ||
36 | 35 | 48 | 5,0 | 49 | 37 | ||
38 | 37 | 50 | 5,0 | 51 | 39 | ||
40 | 39 | 52 | 5,0 | 53 | 41 | ||
42 | 41 | 54 | 5,0 | 55 | 43 | ||
45 | 44 | 57 | 5,0 | 58 | 46 | ||
48 | 47 | 60 | 5,0 | 61 | 49 | ||
50 | 49 | 66 | 6,0 | 67 | 51 | 5 | 7,1 |
52 | 51 | 68 | 6,0 | 69 | 53 | ||
55 | 54 | 71 | 6,0 | 72 | 56 | ||
60 | 59 | 76 | 6,0 | 77 | 61 | ||
65 | 64 | 81 | 6,0 | 82 | 66 | ||
70 | 69 | 88 | 7.0 | 89 | 71 | 6 | 8,3 |
75 | 74 | 93 | 7,0 | 94 | 76 | ||
80 | 79 | 98 | 7,0 | 99 | 81 | ||
85 | 84 | 103 | 7,0 | 104 | 86 | ||
90 | 89 | 110 | 8,5 | 111 | 91 | 7 | 9,6 |
95 | 94 | 115 | 8,5 | 116 | 96 | ||
100 | 99 | 114 | 9,5 | 125 | 101 | 8 | 11,1 |
105 | 104 | 129 | 9,5 | 130 | 106 | ||
110 | 109 | 134 | 9,5 | 135 | 111 | ||
120 | 119 | 148 | 10,5 | 149 | 121 | 9 | 12,7 |
При расположении подшипника с пластичной смазкой применяют одно или, лучше, два кольца.
Для отвода излишка масла, впитавшегося в уплотнение, в нижней части проточки предусматривают канавку с выходом в резервуар, как показано на рис. 16.
Рис. 16
