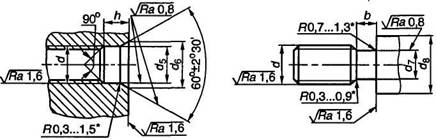

Оформить заказ23. Посадочные места для уплотнений резьбовых соединений
Размеры, мм
* Размер обеспечивается инструментом.
Обозначение типо размера | d | d5 | d6 | d7 | d8 | b | h |
005-007-14 | М6 | 6,5 | 7,8 | 4,4 | 11 | 2,1 | 3,0 |
006-008-14 | M8×1 | 8,5 | 9,8 | 6,4 | 13 | ||
009-012-19 | М12×1,5 | 12,5 | 13,8 | 9,7 | 17 | 3,2 | 4,0 |
011-014-19 | М14×1,5 | 14,5 | 15,8 | 11,7 | 19 | ||
013-016-19 | М16×1,5 | 16,5 | 17,8 | 13,7 | 21 | ||
015-018-19 | M18×l,5 | 18,5 | 19,8 | 15,7 | 23 | 3,2 | 4,0 |
017-020-19 | M20×1,5 | 20,5 | 21,8 | 17,7 | 25 | ||
019-022-19 | М22×1,5 | 22,5 | 23,8 | 19,7 | 27 | ||
021-024-19 | М24×1,5 | 24,5 | 25,8 | 21,7 | 29 | ||
024-028-25 | М27×2 | 27,5 | 28,8 | 24,0 | 32 | 4,5 | 5,0 |
025-031-25 | М30×2 | 30,5 | 31,8 | 27,0 | 35 | ||
030-034-25 | М33×2 | 33,5 | 35,3 | 30,0 | 39 | ||
034-038-25 | М36×2 | 36,5 | 38,3 | 33,0 | 42 | ||
037-041-25 | М39×2 | 39,5 | 41,3 | 36,0 | 45 | ||
040-044-25 | М42×2 | 42,5 | 44,3 | 39,0 | 48 | ||
043-047-25 | М45×2 | 45,5 | 47,3 | 42,0 | 51 | ||
046-050-25 | М48×2 | 48,5 | 50,3 | 45,0 | 54 | ||
050-054-25 | М52×2 | 52,5 | 54,3 | 49,0 | 58 | ||
054-058-25 | М56×2 | 56,5 | 58,3 | 53,0 | 62 |
