Оформить заказДопуски и посадки при центрировании пo боковым поверхностям зубьев.

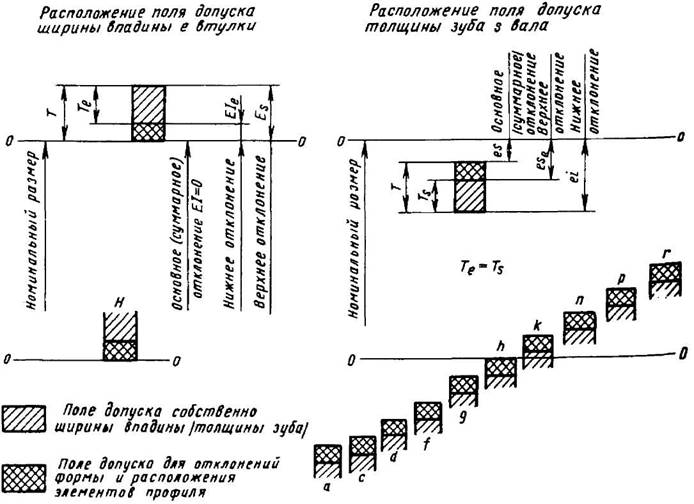

1. Расположение полей допусков ширины впадины втулки е и толщины зуба вала s, а также обозначения допусков, основных отклонений и предельных отклонений должны соответствовать указанным на рис. 23.
Предельные отклонения ширины впадины втулки и толщины зуба вала следует отсчитывать от их общего номинального размера на дуге делительной окружности.
2. Устанавливаются два вида допусков ширины впадины втулки и толщины зуба вала:
Te(Ts) - допуск собственно ширины впадины втулки (толщины зуба вала), контролируемый отдельно в случаях, когда не применяется комплексный калибр;
Т - суммарный допуск, включающий отклонение собственно ширины впадины (толщины зуба) и отклонение формы и расположения элементов профиля впадины (зуба), контролируемый комплексным калибром.
3. Устанавливаются следующие степени точности элементов соединения, определяющие величины Т и Те для втулки и вала, обозначаемые числами:
ширина впадины втулки 7; 9; 11;
толщина зуба вала 7; 8; 9; 10; 11.
4. Устанавливаются следующие ряды основных отклонений, обозначаемых буквами латинского алфавита (строчной - для вала и прописной - для втулки):
для ширины впадины втулки - Н;
для толщины зуба вала - r, р, n, k, h, g, f, d, с, а.
5. Устанавливается обозначение полей допусков размеров е и s в виде числа, показывающего степень точности, за которым следует буква, показывающая основное отклонение (для отличия от обозначений, принятых в гладких соединениях, где число следует за буквой).
6. Поля допусков ширины впадины втулки е и толщины зуба вала s должны соответствовать указанным в табл. 26.
7. Предельные отклонения размера е для втулок должны соответствовать указанным в табл. 24, а размера s для валов - в табл. 25.
Рис. 23
24. Отклонение размера е для втулок
Поле допуска | Модуль, мм | Обозначение | Диаметр делительной окружности, мм | |||||||||
До 12 | Св. 12 до 25 | Св.25 до 50 | Св. 50 до 100 | Св. 100 до 200 | Св. 200 до 400 | Св. 400 | ||||||
Предельные отклонения, мкм | ||||||||||||
7Н | От 0,5 до 1,5 | ES | +25 | +28 | +32 | +36 | +40 | — | — | |||
ЕIе | +9 | +10 | +12 | +14 | + 15 | — | — | |||||
EI | 0 | 0 | 0 | 0 | 0 | — | — | |||||
От 2 до 4 | ES | — | +32 | +36 | +40 | +45 | +50 | — | ||||
ЕIе | — | +12 | + 14 | + 15 | +17 | +18 | — | |||||
EI | — | 0 | 0 | 0 | 0 | 0 | — | |||||
От 5 до 10 | ES | — | — | +40 | +45 | +50 | +56 | +63 | ||||
ЕIе | — | — | + 15 | +17 | +18 | +20 | +23 | |||||
EI | — | — | 0 | 0 | 0 | 0 | 0 | |||||
9Н | От 0,5 до 1,5 | ES | +50 | +56 | +63 | +71 | +80 | — | — | |||
ЕIе | + 18 | +20 | +23 | +26 | +30 | — | — | |||||
EI | 0 | 0 | 0 | 0 | 0 | — | — | |||||
От 2 до 4 | ES | — | +63 | +71 | +80 | +90 | +100 | — | ||||
ЕIе | — | +23 | +26 | +30 | +34 | +37 | — | |||||
EI | — | 0 | 0 | 0 | 0 | 0 | — | |||||
От 5 до 10 | ES | — | — | +80 | +90 | + 100 | + 112 | + 125 | ||||
ЕIе | — | — | +30 | +34 | +37 | +41 | +45 | |||||
EI | — | — | 0 | 0 | 0 | 0 | 0 | |||||
11Н | От 0,5 до 1,5 | ES | + 100 | + 112 | + 125 | + 140 | + 160 | — | — | |||
ЕIе | +37 | +41 | +45 | +50 | +60 | — | — | |||||
EI | 0 | 0 | 0 | 0 | 0 | — | — | |||||
От 2 до 4 | ES |
| + 125 | +140 | +160 | + 180 | +200 | — | ||||
EI, | — | +45 | +50 | +60 | +68 | +75 | — | |||||
EI | — | 0 | 0 | 0 | 0 | 0 | — | |||||
От 5 до 10 | ES | — | — | + 160 | +180 | +200 | +224 | +250 | ||||
EI, | — | — | +60 | +68 | +75 | +84 | +90 | |||||
EI | — | — | 0 | 0 | 0 | 0 | 0 | |||||
25. Отклонение размера s для валов
Поле допуска | Модуль, мм | Обозначение | Диаметр делительной окружности, мм | ||||||||
До 12 | Св. 12 до 25 | Св.25 до 50 | Св. 50 до 100 | Св. 100 до 200 | Св. 200 до 400 | Св. 400 | |||||
Предельные отклонения, мкм | |||||||||||
9r | От 0,5 до 1,5 | es | +64 | +72 | +80 | + 88 | + 100 | — | — | ||
ese | +46 | +52 | +57 | +62 | +70 | — | — | ||||
ei | + 14 | + 16 | + 17 | + 17 | +20 | — | — | ||||
Oт 2 до 4 | es | — | +80 | +88 | + 100 | + 112 | + 128 | — | |||
ese | — | +57 | +62 | +70 | +78 | +91 | — | ||||
ei | — | + 17 | + 17 | +20 | +22 | +28 | — | ||||
От 5 до 10 | es | — | — | + 100 | + 112 | + 128 | + 144 | + 160 | |||
ese | — | — | +70 | +78 | +91 | + 103 | +115 | ||||
ei | — | — | +20 | +22 | +28 | +32 | +35 | ||||
8р | От 0,5 до 1,5 | es | +48 | + 54 | +60 | +66 | +75 | — | — | ||
ese | + 34 | +39 | +43 | +48 | + 55 | — | — | ||||
ei | + 12 | + 14 | + 15 | + 16 | + 19 | — | — | ||||
От 2 до 4 | es | — | +60 | +66 | +75 | + 84 | +96 | — | |||
ese | — | +43 | +48 | +55 | +61 | +70 | — | ||||
ei | — | + 15 | + 16 | +19 | +21 | +25 | — | ||||
От 5 до 10 | es | — | — | +75 | +84 | +96 | + 108 | +120 | |||
ese | — | — | +55 | +61 | +70 | +78 | +86 | ||||
ei | — | — | + 19 | +21 | +25 | +28 | +30 | ||||
7n | От 0,5 до 1,5 | es | +32 | + 36 | +40 | +44 | +50 | — | — | ||
ese | +23 | +26 | +28 | +30 | +35 | — | — | ||||
ei | +7 | +8 | +8 | +8 | + 10 | — | — | ||||
От 2 до 4 | es | — | +40 | +44 | +50 | +56 | +64 |
| |||
ese | — | +28 | + 30 | + 35 | +39 | +46 | — | ||||
ei | — | +8 | +8 | + 10 | + 11 | + 14 | — | ||||
От 5 до 19 | es | — | — | +50 | +56 | +64 | +72 | +80 | |||
ese | — | — | +35 | + 38 | +46 | +52 | +57 | ||||
ci | — | — | + 10 | + 11 | + 14 | + 16 | + 17 | ||||
8к | От 0,5 до 1,5 | es | +16 | + 18 | +20 | +22 | +25 | — | — | ||
ese | +2 | +3 | +3 | +4 | +5 | — | — | ||||
ei | -20 | -22 | -25 | -28 | -31 | — | — | ||||
От 2 до 4 | es |
| +20 | +22 | +25 | +28 | +32 | — | |||
ese | — | +3 | +4 | +5 | +5 | +6 | — | ||||
ei | — | -25 | -28 | -31 | -35 | -39 | — | ||||
От 5 до 10 | es | — | — | +25 | +28 | +32 | +36 | +40 | |||
ese | — | — | +5 | +5 | +6 | +6 | +6 | ||||
ei | — | — | -31 | -35 | -39 | -44 | -50 | ||||
7h | От 0,5 до 1,5 | es | 0 | 0 | 0 | 0 | 0 | — | — | ||
ese | -9 | -10 | -12 | -14 | -15 | — | — | ||||
ei | -25 | -28 | -32 | -36 | -40 | — | — | ||||
От 2 до 4 | es | — | 0 | 0 | 0 | 0 | 0 | — | |||
ese | — | -12 | -14 | -15 | -17 | -18 | — | ||||
ei | — | -32 | -36 | -40 | -45 | -50 | — | ||||
От 5 до 10 | es | — | — | 0 | 0 | 0 | 0 | 0 | |||
ese | — | — | -15 | -17 | -18 | -20 | -23 | ||||
ei | — | — | -40 | -45 | -50 | -56 | -63 | ||||
9h | От 0,5 до 1,5 | es | 0 | 0 | 0 | 0 | 0 | — | — | ||
ese | -18 | -20 | -23 | -26 | -30 | — | — | ||||
ei | -50 | -56 | -63 | -71 | -80 | — | — | ||||
От 2 до 4 | es | — | 0 | 0 | 0 | 0 | 0 | — | |||
ese | — | -23 | -26 | -30 | -34 | -37 | — | ||||
ei | — | -63 | -71 | -80 | -90 | -100 | — | ||||
От 5 до 10 | es | — | — | 0 | 0 | 0 | 0 | 0 | |||
ese | — | — | -30 | -34 | -37 | -41 | -45 | ||||
ci | — | — | -80 | -90 | -100 | -112 | -125 | ||||
9g | От 0,5 до 1,5 | es | -8 | _9 | -10 | -11 | -12 | — | — | ||
ese | -26 | -29 | -33 | -37 | -42 | — | — | ||||
ei | -58 | -65 | -73 | -82 | -92 | — | — | ||||
От 2 до 4 | es | — | -10 | -11 | -12 | -14 | -16 | — | |||
ese | — | -33 | -37 | -42 | -48 | -53 | — | ||||
ei | — | -73 | -82 | -92 | -104 | -116 | — | ||||
От 5 до 10 | es | — | — | -12 | ~14 | -16 | -18 | -20 | |||
ese | — | — | -42 | -48 | -53 | -59 | -65 | ||||
ei | — | — | -92 | -104 | -115 | -130 | -145 | ||||
7f | От 0,5 до 1,5 | es | -16 | -18 | -20 | -22 | -25 | — | — | ||
ese | -24 | -28 | -32 | -36 | -40 | — | — | ||||
ei | -41 | -46 | -52 | -58 | -65 | — | — | ||||
От 2 до 4 | es | — | -20 | -22 | -25 | -28 | -32 | — | |||
ese | — | -32 | -36 | -40 | -45 | -50 | — | ||||
ei | — | -52 | -52 | -65 | -73 | -82 | — | ||||
От 5 до 10 | es | — | — | -25 | -28 | -32 | -36 | -40 | |||
ese | — | — | -40 | -45 | -50 | -56 | -63 | ||||
ei | — | — | -65 | -73 | -82 | -92 | -103 | ||||
8f | От 0,5 до 1,5 | es | -16 | -18 | -20 | -22 | -25 | — | — | ||
ese | -30 | -33 | -37 | -40 | -45 | — | — | ||||
ei | -32 | -58 | -65 | -72 | -81 | — | — | ||||
От 2 до 4 | es | — | -20 | -22 | -25 | -28 | -32 | — | |||
ese | — | -37 | -40 | -45 | -51 | -58 | — | ||||
ei | — | -65 | -72 | -81 | -91 | -103 | — | ||||
От 5 до 10 | es | — | — | -25 | -28 | -32 | -36 | -40 | |||
ese | — | — | -45 | -51 | -58 | -66 | -74 | ||||
ei | — | — | -81 | -91 | -103 | -116 | -130 | ||||
9d | Oт 0,5 до 1,5 | es | -32 | -36 | -40 | -44 | -50 | — | — | ||
ese | -50 | -56 | -63 | -70 | -80 | — | — | ||||
ei | -82 | -92 | -103 | -115 | -130 | — | — | ||||
Oт 2 до 4 | es | — | -40 | -44 | -50 | -56 | -64 | — | |||
ese | — | -63 | -70 | -80 | -90 | -101 | — | ||||
ei | — | -103 | -115 | -130 | -146 | -164 | — | ||||
Oт 5 до 10 | es | — | — | -50 | -56 | -64 | -72 | -80 | |||
ese | — | — | -80 | -90 | -101 | -113 | -125 | ||||
ei | — | — | -130 | -146 | -164 | -184 | -205 | ||||
10d | Oт 0,5 до 1,5 | es | -32 | -36 | -40 | -44 | -50 | — | — | ||
esе | -58 | -66 | -74 | -81 | -91 | — | — | ||||
ei | -102 | -116 | -130 | -144 | -162 | — | — | ||||
Oт 2 до 4 | es | — | -40 | -44 | -50 | -56 | -64 | — | |||
ese | — | -74 | -81 | -91 | -101 | -114 | — | ||||
ei | — | -130 | -144 | -162 | -181 | -204 | — | ||||
От 5 до 10 | es | — | — | -50 | -56 | -64 | -72 | -80 | |||
ese | — | — | -91 | -101 | -114 | -132 | -148 | ||||
ei | — | — | -162 | -181 | -204 | -232 | -260 | ||||
11с | От 0,5 до 1,5 | es | -48 | -54 | -60 | -66 | -75 | — | — | ||
ese | -85 | -95 | -105 | -116 | -135 | — | — | ||||
ei | -148 | -156 | -185 | -206 | -235 | — | — | ||||
От 2 до 4 | es | — | -60 | -66 | -75 | -84 | -96 | — | |||
ese | — | -105 | -116 | -135 | -152 | -171 | — | ||||
ei | — | -185 | -206 | -235 | -264 | -296 | — | ||||
От 5 до 10 | es | — | — | -75 | -84 | -96 | -108 | -120 | |||
ese | — | — | -135 | -152 | -171 | -192 | -210 | ||||
ei | — | — | -235 | -264 | -296 | -332 | -370 | ||||
11а | От 0,5 до 1,5 | es | -80 | -90 | -100 | -110 | -125 | — | — | ||
ese | -117 | -131 | -145 | -160 | -185 | — | — | ||||
ei | -180 | -202 | -225 | -250 | -285 | — | — | ||||
От 2 до 4 | es | — | -100 | -110 | -125 | -140 | -160 | — | |||
ese | — | -145 | -160 | -185 | -208 | -235 | — | ||||
ei | — | -225 | -250 | -285 | -320 | -360 | — | ||||
От 5 до 10 | es | — | — | -125 | -140 | -160 | -180 | -200 | |||
ese | — | — | -185 | -208 | -235 | -264 | -290 | ||||
ei | — | — | -285 | -320 | -360 | -404 | -450 |
26. Поля допусков ширины впадины втулки е и толщины зуба вала s
Степень точности | Втулка | Вал | |||||||||
Основное отклонение | |||||||||||
H | r | p | n | к | h | g | f | d | с | a | |
7 | 7Н |
|
| 7n |
| 7h |
| 7f |
|
|
|
8 |
|
| 8р |
| 8k |
|
| 8f |
|
|
|
9 | 9Н | 9r |
|
|
| 9h | 9g |
| 9d |
|
|
10 |
|
|
|
|
|
|
|
| 10d |
|
|
11 | 11Н |
|
|
|
|
|
|
|
| 11c | 11a |
Поля допусков, заключенные в рамки, являются предпочтительными для посадок с зазором.
27. Посадки по боковым поверхностям зубьев
Поле допуска ширины впадины втулки | Поле допуска толщины зуба вала | |||||||||
9г | 8р | 7п | 8к | 7h | 9h | 9g | 7f | 8f | 10d | |
7Н | 7Н/9r | 7Н/8р | 7Н/7n | 7Н/8k | 7Н/7h |
|
|
|
|
|
9Н |
|
|
| 9Н/8k |
| 9Н/9h | 9Н/9g | 9H/7f | 9H/8f |
|
11Н |
|
|
|
|
|
|
|
|
| 11H/10d |
Допускается применение других посадок, образованных сочетанием полей допусков по табл. 26.
28. Допуски ширины впадины втулки е и толщины зуба вала s и рекомендуемые предельные значения радиального биения Fr
Степень точности | Модуль, мм | Обозначение | Диаметр делительной окружности, мм | ||||||
До 12 | Св. 12 до 25 | Св. 25 до 50 | Св. 50 до 100 | Св. 100 до 200 | Св. 200 до 400 | Св. 400 | |||
Допуски и предельные значения радиального биения, мкм | |||||||||
5 | От 0,5 до 1,5 | Т | 12 | 14 | 16 | 18 | 20 | — | — |
Те | 8 | 9 | 10 | 11 | 12 | — | — | ||
Fr | 6 | 7 | 8 | 9 | 10 | — | — | ||
От 2 до 4 | Т | — | 16 | 18 | 20 | 22 | 25 | — | |
Те | — | 10 | 11 | 12 | 14 | 16 | — | ||
Fr | — | 8 | 9 | 10 | 11 | 12 | — | ||
От 5 до 10 | Т | — | — | 20 | 22 | 25 | 28 | 32 | |
Tе | — | — | 12 | 14 | 16 | 18 | 20 | ||
Fr | — | — | 10 | 11 | 12 | 14 | 16 | ||
6 | От 0,5 до 1,5 | Т | 18 | 20 | 22 | 25 | 28 | — | — |
Те | 11 | 12 | 14 | 16 | 18 | — | — | ||
Fr | 9 | 10 | 11 | 12 | 14 | — | — | ||
От 2 до 4 | T | — | 22 | 25 | 28 | 32 | 36 | — | |
Te | — | 14 | 16 | 18 | 20 | 22 | _ | ||
Fr | — | 11 | 12 | 14 | 16 | 18 | — | ||
От 5 до 10 | Т | — | — | 23 | 32 | 36 | 40 | 45 | |
Те | — | — | 18 | 20 | 22 | 25 | 28 | ||
Fr | — | — | 14 | 16 | 18 | 20 | 22 | ||
7 | От 0,5 до 1,5 | Т | 25 | 28 | 32 | 36 | 40 | — | — |
Te | 16 | 18 | 20 | 22 | 25 | — | — | ||
Fr | 12 | 14 | 16 | 18 | 20 | — | — | ||
От 2 до 4 | Т | — | 32 | 36 | 40 | 45 | 50 | — | |
Te | — | 20 | 22 | 25 | 28 | 32 | — | ||
Fr | — | 16 | 18 | 20 | 22 | 25 | — | ||
От 5 до 10 | Т | — | — | 40 | 45 | 50 | 56 | 63 | |
Te | — | — | 25 | 28 | 32 | 36 | 40 | ||
Fr | — | — | 20 | 22 | 25 | 28 | 32 | ||
8 | От 0,5 до 1,5 | Т | 36 | 40 | 45 | 50 | 56 | — | — |
Te | 22 | 25 | 28 | 32 | 36 | — | — | ||
Fr | 18 | 20 | 22 | 25 | 28 | — | — | ||
От 2 до 4 | Т | — | 45 | 50 | 56 | 63 | 71 | — | |
Te | — | 28 | 32 | 36 | 40 | 45 | — | ||
Fr | — | 22 | 25 | 28 | 32 | 36 | — | ||
От 5 до 10 | Т | — | — | 56 | 63 | 71 | 80 | 90 | |
Te | — | — | 36 | 40 | 45 | 50 | 56 | ||
Fr | — | — | 28 | 32 | 36 | 40 | 45 | ||
9 | От 0,5 до 1,5 | Т | 50 | 56 | 63 | 71 | 80 | — | — |
Te | 32 | 36 | 40 | 45 | 50 | — | — | ||
Fr | 25 | 28 | 32 | 36 | 40 | — | — | ||
От 2 до 4 | Т | — | 63 | 71 | 80 | 90 | 100 | — | |
Te | — | 40 | 45 | 50 | 56 | 63 | — | ||
Fr | — | 32 | 36 | 40 | 45 | 50 | — | ||
От 5 до 10 | Т | — | — | 80 | 90 | 100 | 112 | 125 | |
Te | — | — | 50 | 56 | 63 | 71 | 80 | ||
Fr | — | — | 40 | 45 | 50 | 56 | 63 | ||
10 | От 0,5 до 1,5 | Т | 71 | 80 | 90 | 100 | 112 | — | — |
Te | 45 | 50 | 56 | 63 | 71 | — | — | ||
Fr | 36 | 40 | 45 | 50 | 56 | — | — | ||
От 2 до 4 | Т | — | 90 | 100 | 112 | 125 | 140 | — | |
Te | — | 56 | 63 | 71 | 80 | 90 | — | ||
Fr | — | 45 | 50 | 56 | 63 | 71 | — | ||
От 5 до 10 | Т | — | — | 112 | 125 | 140 | 160 | 180 | |
Te | — | — | 71 | 80 | 90 | 100 | 112 | ||
Fr | — | — | 56 | 63 | 71 | 80 | 90 | ||
11 | От 0,5 до 1,5 | Т | 100 | 112 | 125 | 140 | 160 | — | — |
Te | 63 | 71 | 80 | 90 | 100 | — | — | ||
Fr | 50 | 56 | 63 | 71 | 80 | — | — | ||
От 2 до 4 | Т | — | 125 | 140 | 160 | 180 | 200 | — | |
Te | — | 80 | 90 | 100 | 112 | 125 | — | ||
Fr | — | 63 | 71 | 80 | 90 | 100 | — | ||
От 5 до 10 | Т | — | — | 160 | 180 | 200 | 224 | 250 | |
Te | — | — | 100 | 112 | 125 | 140 | 160 | ||
Fr | — | — | 80 | 90 | 100 | 112 | 125 |
29. Основные (суммарные) отклонения, мкм, толщины зуба вала
Модуль, мм | Обозначение | Диаметр делительной окружности, мм | ||||||
До 12 | Св. 12 до 25 | Св. 25 до 50 | Св. 50 до 100 | Св. 100 до 200 | Св. 200 до 400 | Св. 400 | ||
От 0,5 до 1,5 | r | +64 | +72 | +80 | +88 | + 100 | — | — |
p | +48 | +54 | +60 | +66 | +75 | — | — | |
n | +32 | +36 | +40 | +44 | +50 | — | — | |
m | +24 | +27 | +30 | +33 | +37 | — | — | |
k | +16 | + 18 | +20 | +22 | +25 | — | — | |
i | +8 | +9 | + 10 | + 11 | + 12 | — | — | |
h | 0 | 0 | 0 | 0 | 0 | — | — | |
g | -8 | -9 | -10 | -11 | -12 | — | — | |
f | -16 | -18 | -20 | -22 | -25 | — | — | |
e | -24 | -27 | -30 | -33 | -37 | — | — | |
d | -32 | -36 | -40 | -44 | -50 | — | — | |
с | -48 | -54 | -60 | -66 | -75 | — | — | |
b | -64 | -72 | -80 | -88 | -100 | — | — | |
a | -80 | -90 | -100 | -110 | -125 | — | — | |
От 2 до 4 | r | — | +80 | +88 | + 100 | + 112 | +128 | — |
p | — | +60 | +66 | +75 | +84 | +96 | — | |
n | — | +40 | +44 | +50 | +56 | +64 | — | |
m | — | +30 | +33 | +37 | +42 | +48 | — | |
k | — | +20 | +22 | +25 | +28 | +32 | — | |
i | — | + 10 | + 11 | + 12 | + 14 | + 16 | — | |
h | — | 0 | 0 | 0 | 0 | 0 | — | |
g | — | -10 | -11 | -12 | -14 | -16 | — | |
f | — | -20 | -22 | -25 | -28 | -32 | — | |
e | — | -30 | -33 | -37 | -42 | -48 | — | |
d | — | -40 | -44 | -50 | -56 | -64 | — | |
с | — | -60 | -66 | -75 | -84 | -96 | — | |
b | — | -80 | -88 | -100 | -112 | -128 | — | |
a | — | -100 | -110 | -125 | -140 | -160 | — | |
От 5 до 10 | r | — | — | + 100 | + 112 | + 128 | + 144 | + 160 |
p | — | — | +75 | +84 | +96 | + 108 | + 120 | |
n | — | — | +50 | +56 | +64 | +72 | +80 | |
m | — | — | +37 | +42 | +48 | +54 | +60 | |
k | — | — | +25 | +28 | +32 | +36 | +40 | |
i | — | — | + 12 | + 14 | + 16 | + 18 | +20 | |
h | — | — | 0 | 0 | 0 | 0 | 0 | |
g | — | — | -12 | -14 | -16 | -18 | -20 | |
f | — | — | -25 | -28 | -32 | -36 | -40 | |
e | — | — | -37 | -42 | -48 | -54 | -60 | |
d | — | — | -50 | -56 | -64 | -72 | -80 | |
с | — | — | -75 | -84 | -96 | -108 | -120 | |
b | — | — | -100 | -112 | -128 | -144 | -160 | |
a | — | — | -125 | -140 | -160 | -180 | -200 |
Допускается применение специальных полей допусков и посадок, которые могут быть получены различным сочетанием допусков и основных отклонений в соответствии с табл. 28 и 29. Их применение допускается только в технически и экономически обоснованных случаях, если поля допусков, указанные в табл. 26. не могут обеспечить требований, предъявляемых к изделиям.
Рекомендуемые предельные значения радиального биения зубчатого венца относительно центрирующих диаметров принимать согласно табл. 28.
Допуски и посадки при центрировании по наружному диаметру. Допуски и основные отклонения для диаметров окружности впадины втулки Df и окружности вершин зубьев вала da - по ГОСТ 25346-89.
Поля допусков и их сочетания для центрирующих диаметров Df и da должны соответствовать указанным в табл. 30.
30. Поля допусков и их сочетания для центрирующих диаметров
Центрирующий диаметр | Поле допуска | |
Ряд 1 | Ряд 2 | |
Df | Н7 | H8 |
da | n6, js6, h6, g6, f7 | n6, h6, g6, f7 |
Примечание. При выборе полей допусков ряд 1 следует предпочитать ряду 2.
Поля допусков ширины е впадины втулки должны соответствовать 9Н, 11Н, а предельные отклонения размера е - табл. 24. Поля допусков толщины зуба вала s должны соответствовать 9h, 9g, 9d, 11c, 11a, а предельные отклонения размера s - данным табл. 25.
Допуски и посадки при центрировании по внутреннему диаметру.
1. Допуски и основные отклонения для диаметров окружности вершин зубьев втулки Da и окружности впадин вала df, а также не центрирующих диаметров - по ГОСТ 25346—89.
2. Поля допусков и их сочетания для центрирующих диаметров Da и df установлены в табл. 31.
3. Поля допусков ширины впадины втулки е и толщины зуба вала s назначают, как при центрировании по наружному диаметру.
4. Поля допусков нецентрирующих диаметров:
h12 - для диаметра da;
Н16 - для диаметра Df для втулки с плоской формой дна впадины;
fmax = D + 2,2m - для диаметра Df для втулки с закругленной формой дна впадины.
31. Поля допусков и их сочетания для центрирующих диаметров
Центрирующий диаметр | Поле допуска | |
Ряд 1 | Ряд 2 | |
Da | Н7 | Н8 |
df | n6, h6, g6 | n6, h6, g6 |
Примечание. При выборе полей допусков ряд 1 следует предпочитать ряду 2.
32. Поля допусков нецентрирующих диаметров
Вид центрирования | Нецентрирующий диаметр | Поле допуска | |
По боковым поверхностям зубьев | Df | При плоской форме дна впадины | Н16 |
Da | H11 | ||
da | d9, h12 | ||
df | При плоской форме дна впадины | h16 | |
По наружному диаметру | Da | Н11 | |
df | При плоской форме дна впадины | h16 |
Допуски нецентрирующих диаметров.
Допуски и основные отклонения для нецентрирующих диаметров - по ГОСТ 25347-82.
Поля допусков нецентрирующих диаметров должны соответствовать указанным в табл. 32.
Предельные отклонения от параллельности сторон зубьев вала и втулки. Предельные отклонения от параллельности сторон зубьев вала и втулки относительно оси центрирующей поверхности устанавливаются в стандартах на комплексные калибры.
Условные обозначения. Обозначения шлицевых соединений, валов и втулок должны содержать:
номинальный диаметр соединения D; модуль m; обозначение посадки соединения (полей допусков вала и втулки), помещаемое после размеров центрирующих элементов; обозначения посадки по нецентрирующим размерам, обозначение настоящего стандарта.
Примеры условных обозначений: соединения D=50мм, m=2мм с центрированием по боковым сторонам зубьев, с посадкой по боковым поверхностям зубьев 9H/9g:
50×2×9H/9g ГОСТ 6033-80
то же, для внутренних шлицев соединения:
50×2×9Н ГОСТ 6033-80
то же, для наружных шлицев соединения:
50×2×9g ГОСТ 6033-80
Условное обозначение соединения D=50мм, m=2мм с центрированием по наружному диаметру Df, с посадкой по диаметру центрирования H7/g6, с посадкой по нецентрирующим поверхностям зубьев 9H/9h:
50×H7/g6×2×9H/9h ГОСТ 6033-80
то же, для внутренних шлицев соединения:
50×Н7×2×9Н ГОСТ 6033-80
то же, для наружных шлицев:
50×g6×2×9h ГОСТ 6033-80
Условное обозначение соединения D=50мм, m=2мм с центрированием вовнутреннему диаметру dfс посадкой по диаметру центрирования H7/g6, с посадкой по нецентрирующим боковым поверхностям зубьев 9H/9h:
i50×2×H7/g6 9Н/9h ГОСТ 6033-80
то же, для внутренних шлицев соединения:
i50×2×H7 9H ГОСТ 6033-80
то же, для наружных шлицев соединения;
i50×2×g6 9h ГОСТ 6033-80
