19. Условные изображения и обозначе­ния швов сварных соединений

Изображение швов сварных соединений.

Шов сварного соединения независимо от способа сварки условно изображают:

видимый - сплошной основной линией (рис. 11, а, в);

невидимый - штриховой линией (рис. 11, г).

Видимую одиночную сварную точку, неза­висимо от способа сварки, условно изобража­ют знаком «+» (рис. 11, б), который выполня­ют сплошными линиями (рис. 11, д).

Невидимые одиночные точки не изобра­жают.

От изображения шва или одиночной точки проводят линию-выноску, заканчи­вающуюся односторонней стрелкой (см. рис. 11). Линию-выноску предпочтительно проводить от изображения видимого шва. На изображение сечения многопроходного шва допускается наносить контуры отдельных проходов; при этом их необходимо обозначать прописными буквами русского алфавита (рис 12).

Шов, размеры конструктивных элементов ко­торого стандартами не установлены (нестан­дартный шов), изображают с указанием разме­ров конструктивных элементов, необходимых для выполнения шва по данному чертежу (рис 13). Границы шва изображают сплошны­ми основными линиями; элементы кромок в границах шва - сплошными тонкими линиями.

Условные обозначения швов сварных соединений.

1. Вспомогательные знаки для обозначения сварных швов приведены в табл. 25. В условном обозначении шва вспомогательные знаки выпол­няют сплошными тонкими линиями.

Вспомогательные знаки должны быть одина­ковой высоты с цифрами, входящими в обозна­чение шва.

Рис. 11. Условное изображение сварных швов:

а, в - видимый шов - основная линия; б - видимая одиночная сварная точка - знак «+»; г - невидимый шов - штриховая линия

Рис. 12

Рис. 13

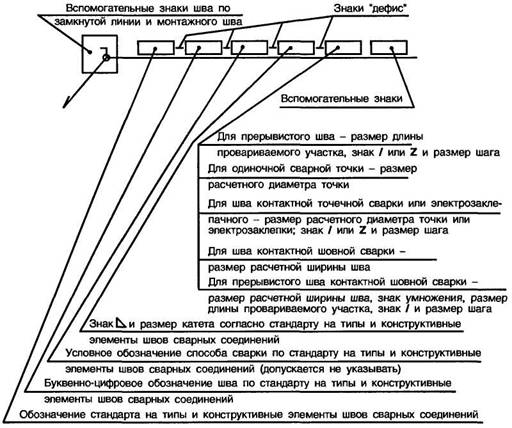

2. Структура условного обозначения стан­дартного шва или одиночной сварной точки приведена на рис. 14.

Знак  выполняют сплошными тонкими линиями. Высота знака должна быть одинако­вой с высотой цифр, входящих в обозначение шва.

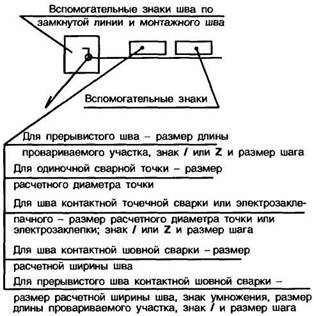

3. Структура условного обозначения не­стандартного шва или одиночной сварной точ­ки приведена на рис. 15.

В технических требованиях чертежа или таблицы швов указывают способ сварки, кото­рым должен быть выполнен нестандартный шов.

4. Условное обозначение шва показано на рис. 16.

5. Обозначение шероховатости механиче­ски обработанной поверхности шва наносят на полке или под полкой линии-выноски после условного обозначения шва (рис. 17, а, б) или указывают в таблице швов, или приводят в технических требованиях чертежа, например: "Параметр шероховатости поверхности свар­ных швов не грубее".

6. Если для шва сварного соединения уста­новлен контрольный комплекс или категория контроля шва, то их обозначение допускается помещать под линией-выноской (рис. 18).

В технических требованиях или таблице швов на чертеже приводят ссылку на соответ­ствующий нормативно-технический документ.

7. Сварочные  материалы  указывают  на чертеже в технических требованиях или таб­лице швов. Допускается сварочные материалы не указывать.

8. При наличии на чертеже одинаковых швов обозначение наносят у одного из изображений, а от изображений остальных одина­ковых швов проводят линии-выноски с полками. Всем одинаковым швам присваивают один порядковый номер, который наносят:

а) на линии-выноске, имеющей полку с на­несенным обозначением шва (рис. 19, а);

б) на полке линии-выноски, проведенной от изображения шва, не имеющего обозначе­ния, с лицевой стороны (рис. 19, б);

в) под полкой линии-выноски, проведен­ной от изображения шва, не имеющего обо­значения, с оборотной стороны (рис. 19, в).

Число одинаковых швов допускается ука­зывать на линии-выноске, имеющей полку с нанесенным обозначением (см. рис. 19, а).

Примечание. Швы считают одинако­выми, если 1) одинаковы их типы и размеры конструктивных элементов в поперечном се­чении; 2) к ним предъявляют одни и те же технические требования.

Рис. 14

Рис. 15

Рис. 16. Условное обозначение шва:

а - на полке линии-выноски, проведенной от изображения шва с лицевой стороны; б - под полкой линии-выноски, проведенной от изображения шва с оборотной стороны

Рис. 17

Рис. 18

Рис. 19

25. Вспомогательные знаки для обозначения сварных швов

Примечания:

1. За лицевую сторону одностороннего шва сварного соединения принима­ют сторону, с которой производят сварку.

2. За лицевую сторону двустороннего шва сварного соединения с несимметрично подготов­ленными кромками принимают сторону, с которой производят сварку основного шва.

3. За лицевую сторону двустороннего шва сварного соединения с симметрично подготовлен­ными кромками может быть принята любая сторона.

Примеры условных обозначений швов сварных соединений приведены в табл. 26 и 27.

Упрощения обозначений швов сварных соединений.

1. При наличии на чертеже швов, выпол­няемых по одному и тому же стандарту, обо­значение стандарта указывают в технических требованиях чертежа (записью по типу "Сварные швы... по...") или таблице.

2. Допускается не присваивать порядковый номер одинаковым швам, если все швы на чертеже одинаковы и изображены с одной стороны (лицевой или оборотной). При этом швы, не имеющие обозначения, отмечают ли­ниями-выносками без полок (рис. 20).

Рис. 20

26. Примеры условных обозначений стандартных швов сварных соединений

27. Пример условного обозначения нестандартного шва сварного соединения

Примечание. В технических требованиях делают следующие указания: "Сварка ручная электродуговая".

27а. Типичные условные обозначения свариых швов по AWS A2.4-1993

3. На чертеже симметричного изделия, при наличии на изображении оси симметрии, до­пускается отмечать линиями-выносками и обозначать швы только на одной из симметричных частей изображения изделия.

4. На чертеже изделия, в котором имеются одинаковые составные части, привариваемые одинаковыми швами, эти швы допускается отмечать линиями-выносками и обозначение их наносить только у одного из изображений одинаковых частей (предпочтительно у изо­бражения, от которого проведена линия-выноска с номером позиции).

5. Допускается не отмечать на чертеже швы линиями-выносками, а приводить указа­ния по сварке записью в технических требова­ниях чертежа, если эта запись однозначно определяет места сварки, способы сварки, типы швов сварных соединений и размеры их кон­структивных элементов в поперечном сечении и расположение швов.

6. Одинаковые требования, предъявляемые ко всем швам или группе швов, приводят один раз - в технических требованиях или таблице швов.

Некоторые типичные условные обозначе­ния сварных швов по американскому стандар­ту AWS A2.4-1993 приведены в табл. 27а.
