Оформить заказТорцовые крышки предназначены для герметизации подшипников качения, осевой фиксации подшипников и восприятия осевых нагрузок.
Крышки каждого типа изготовляют двух исполнений:
1 - с креплением винтами;
2 - с креплением болтами.
Допускается изготовление на крышках отверстий для смазки или установки масленок.
При использовании крышек для монтажа подшипников с выступающими элементами сепараторов необходима проверка наличия зазора между крышкой и сепаратором.
Технические требования — по ГОСТ 18514—73. Материал крышек: чугун с механическими свойствами не ниже, чем у чугуна марки СЧ15 по ГОСТ 1412—85. Допускается изготовление крышек из стали по ГОСТ 380-94 и 1050-88.
Предельные отклонения размеров отливок — по ГОСТ 26645—85.
Уклоны формовочные — по ГОСТ 3212-80.
Предельные отклонения от параллельности плоскостей П и П1 — по 7 степени точности ГОСТ 24643—81.
Предельные значения торцового биения плоскости П относительно цилиндрических поверхности диаметром D (поле допуска h9).
Предельные значения радиального биения поверхностей П2 и П3 относительно поверхности диаметром D — по 7 степени точности ГОСТ 24643—81.
Неуказанные предельные отклонения размеров обработанных поверхностей: Н14; h14; ± t2/2.
Предельные смещения осей отверстий под крепежные детали от номинальной расположения должны быть: для d = 4,8…5,8мм — не более 0,2мм; для остальных размеров d — не более 0,25мм.
На наружной поверхности крышки должно быть нанесено их условное обозначение (без проставления слова «крышка») по соответствующему стандарту.
Внутренние необработанные поверхности крышек должны быть покрыты грунтовкой.

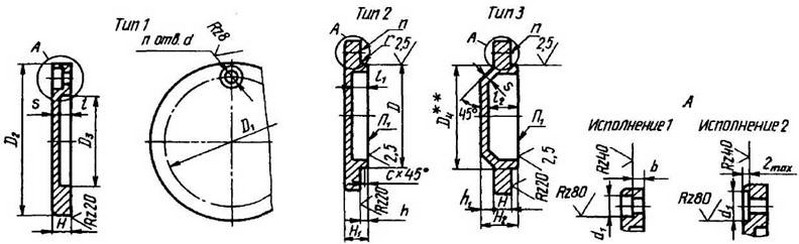

143. Торцовые глухие крышки (по ГОСТ 18511—73)
Размеры, мм
D = D4** | D1 | D2 | D3 | d | d1 | d2 | Н* | H1* | H2* | l | l1. | l2 | h | h1 | b | s | с | r | Масса крышки, кг | ||
Тип 1 | Тип 2 | Тип 3 | |||||||||||||||||||
13 | 22 | 34 | 9 | 4,8 | 8 | 10 | 6 | 9 | — | 3 | 6 | — | 3 | — | 2 | 3 | 0,6 | 0,3 | 0,03 | 0,03 | 0,03 |
14 | 10 | 0,03 0,04 | 0,04 0,05 | — | |||||||||||||||||
15; 16; 17; 18; 19; 20 | 25 28 | 36 40 | 11 14 | ||||||||||||||||||
21; 22; 24; 26; 28; 30; 32 | 32 36 42 | 45 50 55 | 16 18 24 | 5,8 | 10 | 12 | 8 | 12 | 17 | 4 | 8 | 13 | 4 | 5 | 3 | 4 | 0,07 0,09 0,11 | 0,08 0,10 0,12 | 0,08 0,11 0,13 | ||
35,37 | 48 | 65 | 28 | 18 | 14 | 6 | 0,16 | 0,17 | 0,19 | ||||||||||||
40; 42 | 54 | 70 | 34 | 7 | 12 | 14 | 10 | 15 | 20 | 5 | 10 | 15 | 5 | 5 | 4 | 5 | 0,6 | 0,6 | 0,21 0,24 | 0,22 0,26 | 0,23 |
44; 45; 47 | 60 | 78 | 38 | 1,0 | 0,27 | ||||||||||||||||
50,52 | 66 | 82 | 44 | 7 | 12 | 14 | 10 | 15 | 20 | 5 | 10 | 15 | 5 | 5 | 4 | 5 | 0,1 | 0,6 | 0,29 | 0,31 | 0,32 |
55; 58; | 75 | 95 | 48 | 22 | 17 | 7 | 0,36 | 0,38 | 0,40 | ||||||||||||
60; 62 | 78 | 52 | 0,40 | 0,42 | 0,45 | ||||||||||||||||
65; 68 | 84 | 105 | 58 | 9 | 15 | 20 | 12 | 18 | 26 | 6 | 12 | 20 | 6 | 8 | 6 | 0,57 | 0,60 | 0,67 | |||
70; 72 | 90 | 110 | 62 | 0,63 | 0,67 | 0,74 | |||||||||||||||
75 | 64 | ||||||||||||||||||||
80; 85 | 100 | 120 | 72 | 0,71 | 0,75 | 0,83 | |||||||||||||||
90; 95 | 110 | 130 | 80 | 0,84 | 0,92 | 1,0 | |||||||||||||||
100 | 120 | 145 | 90 | 11 | 18 | 24 | 15 | 23 | 32 | 8 | 16 | 25 | 8 | 9 | 5 | 7 | 1,6 | 1,2 | 1,3 | 1,5 | |
105, 110 | 130 | 155 | 95 | 1.4 | 1,6 | 1,7 | |||||||||||||||
115; 120 | 140 | 165 | 105 | 1,6 | 1,7 | 1,9 | |||||||||||||||
125; 130 | 150 | 175 | 115 | 1.8 | 2,0 | 2,1 | |||||||||||||||
135; 140 | 160 | 185 | 125 | 2,15 | 2,35 | 2,55 | |||||||||||||||
145 | 170 | 195 | 130 | 2,3 | 2,5 | 2,7 | |||||||||||||||
150; 155 | 180 | 210 | 135 | 13 | 20 | 26 | 18 | 28 | 40 | 10 | 20 | 32 | 10 | 12 | 6 | 8 | 0 ,8 | 3,2 | 3,4 | 3,7 | |
160; 165 | 190 | 220 | 145 | 3,5 | 3,7 | 4,0 | |||||||||||||||
170; 175 | 200 | 230 | 155 | 3,8 | 4,0 | 4,4 | |||||||||||||||
180 | 210 | 240 | 160 | 4,2 | 4,5 | 4,8 | |||||||||||||||
190; 200; | 225 | 255 | 175 | 4,6 | 4,9 | 5,2 | |||||||||||||||
210 | 235 | 265 | 190 | 4,8 | 5,2 | 5,6 | |||||||||||||||
215; 220 | 250 | 280 | 200 | 5,4 | 5,7 | 6,1 | |||||||||||||||
225; 265 | 265 | 300 | 208 | 17 | 28 | 32 | 23 | 35 | 50 | 13 | 25 | 40 | 12 | 15 | 7 | 10 | 7,8 | 8,5 | 8,8 | ||
240; 250 | 280 | 315 | 220 | 8,7 | 9,3 | 9,8 |
*Размеры для справок
** D4 назначается для D свыше 20мм; отклонение D по d11.
n = 3 при D = 13…37; n = 4 при D = 40…75; n = 6 при D = 80…250. ГОСТ 18511—73 предусматривает D до 310мм.
Пример обозначения торцовой глухой крышки типа 1, исполнения 2, диаметром D = 65мм:
Крышка 12-65 ГОСТ 18511-73.

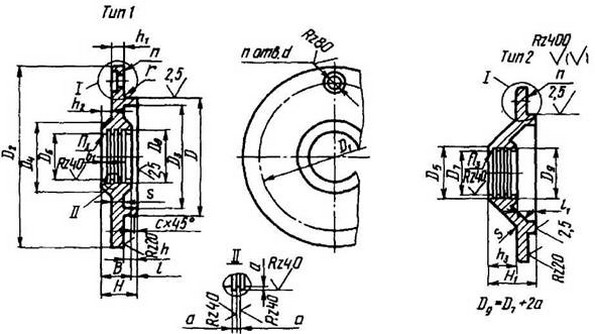

144. Крышки торцовые с отверстием для манжетного уплотнения (по ГОСТ 18512—73)
D h9 | D1 | D2 | D3 | D4 | Диаметр вала или втулки | D5 H12 | D6 H9 | Диаметр вала или втулки | D7 H12 | D8 H9 | D9 | d | d1 | d2 | H* | H1* | h | h1* | h2 | h3 | l | l1 | B | B1 | b | b1 | b2 | s | s1 | с | r | Масса крышки, кг | |
Тип 1 | Тип 2 | ||||||||||||||||||||||||||||||||
40 | 54 | 70 | 34 | 40 | 15 | 16 | 30 | 14 | 15 | 28 | 36 | 7 | 12 | 14 | 15 | 22 | 5 | 10 | - | 7 | 2 | 10 | 13 | 12 | 4 | 8,0 | 8,0 | 5 | - | 0,6 | 0,6 | 0,23 | 0,25 |
17 | 18 | 32 | |||||||||||||||||||||||||||||||
42 | 12 | 13 | 28 | 12 | 13 | 28 | 36 | ||||||||||||||||||||||||||
15 | 16 | 30 | 16 | 17 | 30 | 38 | |||||||||||||||||||||||||||
47 | 60 | 78 | 38 | 47 | 15 | 16 | 30 | 14 | 15 | 28 | 36 | 15 | - | 13 | 8,0 | 1,0 | 0,27 | 0,29 | |||||||||||||||
- | 17 | 18 | 32 | 17 | 18 | 32 | 40 | 15 | 13 | 8,0 | |||||||||||||||||||||||
20 | 21 | 40 | 17 | 18 | 32 | 40 | 17 | 2 | 15 | 11,0 | |||||||||||||||||||||||
52 | 66 | 82 | 44 | 50 | 17 | 18 | 32 | 17 | 18 | 32 | 40 | 7 | 12 | 14 | 15 | 22 | 5 | 10 | - | 7 | 2 | 10 | 13 | 12 | 4 | 8,0 | 8,0 | 5 | - | 1,0 | 0,6 | 0,32 | 0,35 |
20 | 21 | 40 | 20 | 21 | 40 | 48 | 17 | 27 | 2 | 12 | 12 | 15 | 15 | 11,0 | 11,0 | ||||||||||||||||||
25 | 26 | 42 | 20 | 21 | 40 | 48 | 17 | 27 | 2 | 12 | 12 | 15 | 15 | 11,0 | 11,0 | ||||||||||||||||||
55 | 75 | 95 | 48 | 50 | 25 | 26 | 42 | 25 | 26 | 42 | 48 | 17 | 28 | 2 | 13 | 13 | 15 | 15 | 11,0 | 11,0 | 0,44 | 0,47 | |||||||||||
60 | 78 | 95 | 52 | 60 | 25 | 26 | 42 | 25 | 26 | 42 | 50 | 18 | 28 | 0,44 | 0,47 | ||||||||||||||||||
- | 30 | 31 | 52 | - | - | - | - | ||||||||||||||||||||||||||
62 | 78 | 95 | 52 | 60 | 17 | 18 | 32 | 14 | 15 | 28 | 36 | 15 | 22 | - | 7 | 10 | 13 | 12 | 8,0 | 8,0 | 0,44 | 0,47 | |||||||||||
20 | 21 | 40 | 20 | 21 | 40 | 48 | 17 | 27 | 2 | 12 | 12 | 15 | 15 | 11,0 | 11,0 | 0,47 | |||||||||||||||||
25 | 26 | 42 | 25 | 26 | 42 | 50 | 17 | 28 | 2 | 13 | 13 | 15 | 15 | 11,0 | 11,0 | 0,47 | |||||||||||||||||
- | 30 | 31 | 52 | 25 | 26 | 42 | 50 | 17 | 28 | 2 | 13 | 13 | 15 | 15 | 11,0 | 11,0 | 0 47 | ||||||||||||||||
- | 32 | 33 | 52 | - | - | - | - | 17 | - | 2 | - | - | - | - | 11,0 | - | |||||||||||||||||
68 | 84 | 105 | 58 | 68 | 30 | 31 | 52 | 30 | 31 | 52 | 62 | 9 | 15 | 20 | 18 | 28 | 6 | 12 | - | 10 | 3 | 13 | 15 | 15 | 11.0 | 11,0 | 6 | 0,62 | 0,70 | ||||
- | 35 | 36 | 58 | ||||||||||||||||||||||||||||||
58 | 40 | 41 | 60 | ||||||||||||||||||||||||||||||
72 | 90 | 110 | 62 | 72 | 20 | 21 | 40 | 16 | 17 | 30 | 40 | 22 | 4 | 10 | 12 | 11,0 | 8,0 | 0,68 | 0,76 | ||||||||||||||
25 | 26 | 42 | 25 | 26 | 42 | 52 | 28 | 10 | 13 | 15 | 11,0 | ||||||||||||||||||||||
30 | 31 | 51 | 30 | 31 | 61 | 61 | 18 | 10 | 13 | 15 | 11,0 | ||||||||||||||||||||||
35 | 36 | 58 | 30 | 31 | 52 | 62 | 28 | 10 | 13 | 15 | 11,0 | ||||||||||||||||||||||
38 | 39 | 58 | 30 | 31 | 52 | 62 | 28 | 10 | 13 | 15 | 11.0 | ||||||||||||||||||||||
- | 45 | 46 | 65 | 30 | 31 | 52 | 62 | 28 | 10 | 13 | 15 | 11,0 | |||||||||||||||||||||
75 | 90 | 110 | 64 | 72 | 35 | 36 | 58 | 35 | 36 | 58 | 68 | 30 | 12 | 15 | 15 | 11,0 | 0.68 | 0.76 | |||||||||||||||
- | 45 | 46 | 65 | 40 | 41 | 60 | 70 | 31 | 13 | 16 | |||||||||||||||||||||||
80 | 100 | 120 | 72 | 80 | 25 | 26 | 42 | 20 | 21 | 40 | 50 | 9 | 15 | 20 | 18 | 27 | 6 | 12 | - | 9 | 3 | 12 | 15 | 15 | 4 | 11,0 | 11,0 | 6 | - | 1,0 | 0,6 | 0,79 | 0,80 |
30 | 31 | 52 | 20 | 21 | 40 | 50 | 27 | 9 | 12 | ||||||||||||||||||||||||
35 | 36 | 58 | 30 | 31 | 52 | 62 | 28 | 10 | 13 | ||||||||||||||||||||||||
40 | 41 | 60 | 35 | 36 | 58 | 68 | 30 | 12 | 15 | ||||||||||||||||||||||||
45 | 46 | 65 | 45 | 46 | 65 | 75 | 33 | 15 | 18 | ||||||||||||||||||||||||
50 | 51 | 70 | 45 | 46 | 65 | 75 | 33 | 15 | 18 | ||||||||||||||||||||||||
85 | 35 45 | 36 46 | 58 65 | 40 | 41 | 60 | 70 | 31 | 13 | 16 | 0,79 | 0,89 | |||||||||||||||||||||
90 | 110 | 130 | 80 | 92 | 30 | 31 | 52 | 25 | 26 | 42 | 52 | 18 | 28 | - | 10 | 13 | 15 | 11,0 | 0,90 | 1,00 | |||||||||||||
40 | 41 | 60 | 35 | 36 | 58 | 68 | 18 | 30 | - | 12 | 15 | 15 | 11,0 | ||||||||||||||||||||
50 | 51 | 70 | 45 | 46 | 65 | 75 | 18 | 33 | - | 15 | 18 | 15 | 11,0 | ||||||||||||||||||||
- | 55 | 56 | 80 | 50 | 51 | 70 | 80 | 21 | 34 | 3 | 16 | 19 | 18 | 13,6 | |||||||||||||||||||
96 | 80 | 40 | 41 | 60 | 45 | 46 | 65 | 75 | 18 | 33 | - | 15 | 18 | 15 | 11,0 | 0,90 | 1,00 | ||||||||||||||||
50 | 51 | 70 | 50 | 51 | 70 | 80 | 18 | 34 | - | 16 | 19 | 15 | 11,0 | ||||||||||||||||||||
60 | 61,5 | 85 | 50 | 51 | 70 | 80 | 21 | 34 | 3 | 16 | 19 | 18 | 13,6 | ||||||||||||||||||||
100 | 120 | 145 | 90 | 100 | 35 | 36 | 58 | 30 | 31 | 52 | 62 | 11 | 18 | 24 | 23 | 30 | 8 | 15 | - | 7 | 13 | 20 | 17 | 5 | 11,0 | 7 | 1,6 | 1,40 | 1,50 | ||||
45 | 46 | 65 | 40 | 41 | 60 | 70 | 33 | 10 | 16 | 11,0 | |||||||||||||||||||||||
- | 55 | 56 | 80 | 50 | 51 | 70 | 80 | 36 | 13 | 19 | 13,0 | ||||||||||||||||||||||
65 | 66,5 | 90 | 50 | 51 | 70 | 80 | 36 | 13 | 19 | 13,0 | |||||||||||||||||||||||
105 | 130 | 155 | 95 | 110 | 45 | 46 | 65 | 50 | 51 | 70 | 80 | 36 | 13 | 19 | 11,0 | 1,60 | 1,80 | ||||||||||||||||
- | 55 | 56 | 80 | 13,6 | |||||||||||||||||||||||||||||
70 | 71,5 | 95 | 13,6 | ||||||||||||||||||||||||||||||
110 | 130 | 155 | 95 | 110 | 40 | 41 | 60 | 35 | 36 | 58 | 68 | 11 | 18 | 24 | 23 | 32 | 8 | 15 | - | 9 | 3 | 15 | 20 | 17 | 5 | 11,0 | 11,0 | 7 | 6,0 | 1,6 | 0,6 | 1,60 | 1,80 |
50 | 51 | 70 | 45 | 46 | 65 | 75 | 35 | 12 | 18 | 17 | 11,0 | 11,0 | |||||||||||||||||||||
60 | 61,5 | 85 | 50 | 51 | 70 | 80 | 36 | 13 | 19 | 17 | 13,6 | 11,0 | |||||||||||||||||||||
- | 70 | 71,5 | 95 | 55 | 56 | 80 | 90 | 39 | 16 | 19 | 20 | 13,6 | 13,6 | ||||||||||||||||||||
- | 75 | 76,5 | 100 | 55 | 56 | 80 | 90 | 39 | 16 | 19 | 20 | 13,6 | 13,6 | ||||||||||||||||||||
115 | 140 | 165 | - | 120 | 50 | 51 | 70 | 60 | 61 | 85 | 95 | 41 | 18 | 21 | 20 | 11,0 | 13,6 | 6,0 | 1,80 | 2,10 | |||||||||||||
65 | 66,5 | 90 | 65 | 66 | 90 | 100 | 42 | 19 | 22 | 13,6 | 13,6 | - | |||||||||||||||||||||
75 | 76,5 | 100 | 65 | 66 | 90 | 100 | 42 | 19 | 22 | 13,6 | 13,6 | ||||||||||||||||||||||
80 | 81,5 | 105 | 65 | 66 | 90 | 100 | 42 | 19 | 22 | 13,6 | 13,6 | ||||||||||||||||||||||
120 | 105 | 45 | 46 | 65 | 40 | 41 | 60 | 70 | 33 | 10 | 16 | 17 | 11,0 | 11,0 | 6,0 | ||||||||||||||||||
55 | 56 | 80 | 50 | 51 | /0 | 80 | 36 | 13 | 19 | 17 | 11,0 | 11,0 | - | ||||||||||||||||||||
65 | 66,5 | 90 | 60 | 61 | 85 | 95 | 41 | 18 | 21 | 20 | 13,6 | 13,6 | |||||||||||||||||||||
75 | 76,5 | 100 | 60 | 61 | 85 | 95 | 41 | 18 | 21 | 20 | 13,6 | 13,6 | |||||||||||||||||||||
- | 80 | 81,5 | 105 | 60 | 61 | 85 | 95 | 41 | 18 | 21 | 20 | 13,6 | 13,6 | ||||||||||||||||||||
- | 85 | 86,5 | 110 | 60 | 61 | 85 | 95 | 41 | 18 | 21 | 20 | 13,6 | 13,6 | ||||||||||||||||||||
125 | 150 | 175 | 115 | 125 | 55 | 56 | 80 | 65 | 66 | 90 | 100 | 42 | 19 | 22 | 20 | 13.6 | 13.6 | 2,00 | 2,40 | ||||||||||||||
70 | 71,5 | 95 | 70 | 71 | 95 | 105 | 42 | 19 | 22 | ||||||||||||||||||||||||
80 | 81,5 | 105 | 80 | 81 | 105 | 115 | 46 | 23 | 26 | ||||||||||||||||||||||||
85 | 86,5 | ПО | 80 | 81 | 105 | 115 | 46 | 23 | 26 | ||||||||||||||||||||||||
130 | 50 | 51 | 70 | 45 | 46 | 65 | 75 | 35 | 12 | 18 | 17 | 11,0 | 11,0 | 6,0 | |||||||||||||||||||
60 | 61,5 | 85 | 50 | 51 | /0 | 80 | 36 | 13 | 19 | 17 | 13,0 | 11,0 | - | ||||||||||||||||||||
75 | 76,5 | 100 | 55 | 56 | 80 | 90 | 39 | 16 | 19 | 20 | 13,0 | 13,6 | |||||||||||||||||||||
85 | 86,5 | 110 | 65 | 66,5 | 90 | 100 | 42 | 19 | 22 | 20 | 13,0 | 13,6 | |||||||||||||||||||||
85 | 86,5 | 110 | 75 | 75,6 | 100 | 110 | 43 | 20 | 23 | 20 | 13,0 | 13,6 | |||||||||||||||||||||
135 | 160 | 185 | 125 | 135 | 60 | 61,5 | 85 | 65 | 66,5 | 90 | 100 | 11 | 18 | 24 | 23 | 42 | 8 | 15 | - | 19 | 3 | 22 | 20 | 70 | 5 | 13,6 | 13,6 | 7 | 6,0 | 1,6 | 0,6 | 2,20 | 2,60 |
75 | 76,5 | 100 | 80 | 81,5 | 105 | 115 | 46 | 23 | 26 | - | |||||||||||||||||||||||
90 | 92 | 120 | 80 | 81,5 | 105 | 115 | 46 | 23 | 26 | ||||||||||||||||||||||||
- | 100 | 102 | 125 | 80 | 81,5 | 105 | 115 | 46 | 23 | 26 | |||||||||||||||||||||||
140 | 125 | 55 | 56 | 80 | 50 | 51 | 70 | 80 | 36 | 13 | 19 | 17 | 11,0 | 6,0 | |||||||||||||||||||
65 | 66,5 | 90 | 60 | 61,5 | 85 | 95 | 41 | 18 | 21 | 20 | 13,6 | - | |||||||||||||||||||||
70 | 71,5 | 95 | 70 | 71.5 | 95 | 105 | 42 | 19 | 22 | 20 | 13,6 | ||||||||||||||||||||||
80 | 81,5 | 105 | 80 | 81,5 | 105 | 116 | 46 | 23 | 26 | 20 | 13,6 | ||||||||||||||||||||||
90 | 92 | 120 | 80 | 81,5 | 105 | 116 | 46 | 23 | 26 | 20 | 13,6 | ||||||||||||||||||||||
95 | 97 | 120 | 80 | 81,5 | 105 | 116 | 46 | 23 | 26 | 20 | 13,6 | ||||||||||||||||||||||
- | 100 | 102 | 126 | 80 | 81,5 | 105 | 116 | 46 | 23 | 26 | 20 | 13,6 | |||||||||||||||||||||
145 | 170 | 195 | 130 | 145 | 75 | 76,5 | 100 | 85 | 86,5 | 110 | 121 | 47 | 24 | 27 | 20 | 13,6 | 2,50 | 2,90 | |||||||||||||||
95 | 97 | 120 | 95 | 97 | 120 | 131 | 48 | 25 | 28 | ||||||||||||||||||||||||
- | 105 | 107 | 130 | 95 | 97 | 120 | 131 | 48 | 25 | 28 | |||||||||||||||||||||||
150 | 180 | 210 | 135 | 150 | 60 | 61,5 | 85 | 50 | 51 | 70 | 83 | 13 | 20 | 26 | 28 | 36 | 10 | 18 | 8 | 19 | 25 | 17 | 6 | 11,0 | 8 | 8,0 | 0,8 | 3,50 | 3,70 | ||||
70 | 71,5 | 95 | 65 | 66,5 | 90 | 103 | 42 | 14 | 22 | 20 | 13,6 | - | |||||||||||||||||||||
85 | 86,5 | 110 | 75 | 76,5 | 100 | 113 | 43 | 15 | 23 | 20 | 13,6 | ||||||||||||||||||||||
100 | 102 | 125 | 90 | 92 | 120 | 133 | 47 | 19 | 27 | 20 | 13,6 | ||||||||||||||||||||||
- | 110 | 112 | 135 | 100 | 102 | 125 | 138 | 49 | 21 | 29 | 20 | 13,6 | |||||||||||||||||||||
155 | 135 | 70 | 71,5 | 95 | 80 | 81,5 | 105 | 118 | 46 | 18 | 26 | 20 | 13,6 | 8,0 | |||||||||||||||||||
90 | 92 | 120 | - | ||||||||||||||||||||||||||||||
160 | 190 | 220 | 145 | 160 | 65 | 66,5 | 90 | 60 | 61,5 | 85 | 98 | 13 | 20 | 26 | 28 | 41 | 10 | 18 | - | 13 | 3 | 21 | 25 | 20 | 6 | 13,6 | 13,6 | 8 | 8,0 | 1,6 | 0,8 | 3,90 | 4,40 |
75 | 76,5 | 100 | 65 | 66,5 | 90 | 100 | 42 | 14 | 22 | ||||||||||||||||||||||||
80 | 81,5 | 105 | 80 | 81,5 | 105 | 115 | 46 | 18 | 26 | - | |||||||||||||||||||||||
90 | 92 | 120 | 85 | 86,5 | 110 | 120 | 47 | 19 | 27 | ||||||||||||||||||||||||
105 | 107 | 130 | 95 | 97 | 120 | 130 | 48 | 20 | 28 | ||||||||||||||||||||||||
110 | 112 | 135 | 95 | 97 | 120 | 130 | 48 | 20 | 28 | ||||||||||||||||||||||||
- | 115 | 117 | 145 | 95 | 97 | 120 | 30 | 48 | 20 | 28 | |||||||||||||||||||||||
170 | 200 | 230 | 155 | 170 | 70 | 71,5 | 95 | 70 | 71,5 | 95 | 105 | 42 | 14 | 4 | 22 | 8,0 | 4,10 | 4,60 | |||||||||||||||
80 | 81,5 | 105 | 85 | 86,5 | 110 | 120 | 47 | 19 | 27 | ||||||||||||||||||||||||
95 | 91 | 120 | 100 | 102 | 125 | 135 | 49 | 21 | 29 | - | |||||||||||||||||||||||
100 | 102 | 125 | 110 | 112 | 135 | 150 | 50 | 22 | 30 | ||||||||||||||||||||||||
110 | 112 | 135 | 110 | 112 | 135 | 150 | 50 | 22 | 30 | ||||||||||||||||||||||||
115 | 117 | 145 | 110 | 112 | 135 | 150 | 50 | 22 | 30 | ||||||||||||||||||||||||
180 | 210 | 240 | 160 | 175 | 70 | 71,5 | 95 | 65 | 66,5 | 90 | 100 | 42 | 14 | 22 | 8,0 | 4,60 | 5,10 | ||||||||||||||||
85 | 86,5 | 110 | 75 | 76,5 | 100 | 110 | 43 | 15 | 23 | ||||||||||||||||||||||||
100 | 102 | 125 | 90 | 92 | 120 | 130 | 47 | 19 | 27 | - | |||||||||||||||||||||||
110 | 112 | 135 | 110 | 112 | 135 | 150 | 50 | 22 | 30 | ||||||||||||||||||||||||
115 | 117 | 145 | 115 | 117 | 145 | 160 | 50 | 23 | 30 | ||||||||||||||||||||||||
190 | 225 | 255 | 175 | 190 | 75 | 76,5 | 100 | 65 | 66,5 | 90 | 100 | 42 | 14 | 22 | 8,0 | 5,00 | 5,50 | ||||||||||||||||
90 | 92 | 120 | 80 | 81,5 | 105 | 115 | 46 | 18 | 26 | ||||||||||||||||||||||||
105 | 107 | 130 | 95 | 97 | 120 | 130 | 48 | 20 | 28 | ||||||||||||||||||||||||
110 | 112 | 135 | 115 | 117 | 145 | 160 | 50 | 22 | 30 | ||||||||||||||||||||||||
115 | 117 | 145 | 125 | 127 | 155 | 170 | 13 | 20 | 26 | 28 | 51 | 23 | 4 | 31 | 24 | 20 | 6 | 13,6 | 13,6 | 8 | - | 1,6 | 0,8 | 5,00 | 5,50 | ||||||||
120 | 122 | 150 | 125 | 127 | 155 | 170 | 51 | 23 | 31 | ||||||||||||||||||||||||
200 | 225 | 255 | 75 | 90 | 80 | 81,5 | 105 | 70 | 71,5 | 95 | 105 | 49 | 10 | 18 | - | 14 | 22 | 8,0 | 5,10 | 5,60 | |||||||||||||
95 | 97 | 120 | 80 | 81,5 | 105 | 115 | 46 | 18 | 26 | - | |||||||||||||||||||||||
110 | 112 | 135 | 85 | 86,5 | 110 | 120 | 47 | 19 | 27 | ||||||||||||||||||||||||
210 | 235 | 265 | 90 | 210 | 85 | 86,5 | 10 | 75 | 76,5 | 100 | 110 | 43 | 15 | 23 | 8,0 | 5,30 | 5,90 | ||||||||||||||||
105 | 107 | 30 | 90 | 92 | 120 | 130 | 47 | 19 | 27 | ||||||||||||||||||||||||
115 | 117 | 45 | 110 | 112 | 135 | 150 | 50 | 22 | 30 | ||||||||||||||||||||||||
215 | 250 | 280 | 200 | 220 | 90 | 92 | 120 | 90 | 92 | 120 | 130 | 47 | 19 | 27 | 20 | 13,6 | 8,0 | 5,90 | 6,60 | ||||||||||||||
100 | 102 | 25 | 110 | 112 | 135 | 150 | 50 | 22 | за | 20 | 13,6 | ||||||||||||||||||||||
115 | 117 | 145 | 140 | 142 | 170 | 190 | 58 | 30 | 34 | 24 | 17,5 | 8,40 | 9,30 | ||||||||||||||||||||
225 | 265 | 300 | 208 | 220 | 90 | 92 | 20 | 80 | 81,5 | 105 | 115 | 17 | 28 | 32 | 35 | 46 | 12 | 23 | 11 | 26 | 31 | 20 | 7 | 13,6 | 10 | 10,0 | |||||||
105 | 107 | 130 | 95 | 97 | 120 | 130 | 48 | 13 | 28 | 20 | 13,6 | ||||||||||||||||||||||
110 | 112 | 135 | 115 | 117 | 145 | 160 | 50 | 15 | 30 | 20 | 13,6 | ||||||||||||||||||||||
115 | 117 | 145 | 135 | 137 | 165 | 180 | 56 | 21 | 32 | 24 | 17,5 |
* Размеры для справок.
n = 4 при D = 40…75; n = 6 при D = 80…225.
ГОСТ 18512—73 предусматривает D = 35; 37 и свыше 225 до 310мм.

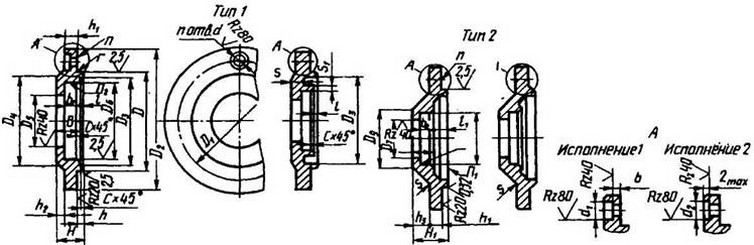

Пример обозначения торцовой крышки с отверстием для манжетного уплотнения типа 1, исполнения 2, диаметром D = 68мм, с диаметром вала или втулки 35мм:
Крышка 12-68×35 ГОСТ 18512-73
Дополнительные рекомендуемые размеры элементов крышек указаны в табл. 147.

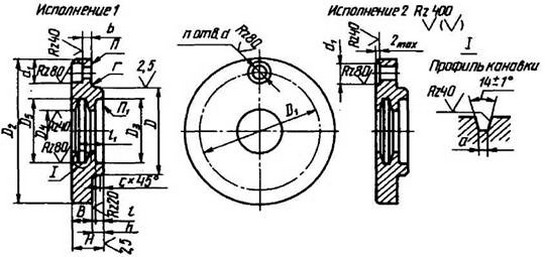

145. Торцевые крышки с жировыми канавками (по ГОСТ 18513—73)
Исполнения 1 и 2 см. табл. 144
Размеры, мм
D h9 | D1 | D2 | D3 | D4 | D5 | Диаметр вала или втулки | D6 A11 | Диаметр вала или втулки | D7 A11 | d | d1 | d2 | H* | H1* | h | h1* | h2 | h3 | l | l1 | B | b | b1 | s | а | с | r | Масса крышки, кг |
| |
Тип 1 | Тип 2 |
| ||||||||||||||||||||||||||||
28 | 42 | 55 | 24 | 26 | - | 17 | - | 5,8 | 10 | 12 | 18 | - | 4 | 8 | 6 | - | 2 | - | 16 | 3 | 3 | 4 | 2 | 0,6 | 0,3 | 0,14 | - |
| ||
30 | 30 | 20 |
| |||||||||||||||||||||||||||
32 | 26 | 17 | 0,20 |
| ||||||||||||||||||||||||||
35 | 48 | 65 | 28 | 26 | - | 17 |
| |||||||||||||||||||||||
30 | 20 | 0,29 | ||||||||||||||||||||||||||||
37 | 26 | 26 | 17 | 17 | 26 | 14 | 10 | |||||||||||||||||||||||
30 | 20 | |||||||||||||||||||||||||||||
35 | 25 | |||||||||||||||||||||||||||||
40 | 54 | 70 | 34 | 28 | 28 | 17 | 17 | 7 | 12 | 14 | 18 | 26 | 5 | 10 | 3 | 11 | 2 | 10 | 16 | 4 | 3 | 5 | 2 | 0,6 | 0,6 | 0,24 | 0,33 | |||
32 | 32 | 20 | 20 | 28 | 13 | 12 | ||||||||||||||||||||||||
36 | 32 | 25 | 20 | 28 | 13 | 12 | ||||||||||||||||||||||||
42 | 54 | 70 | 34 | 32 | 28 | 20 | 17 | 26 | 11 | 10 | 0,24 | 0,33 | ||||||||||||||||||
36 | 32 | 25 | 20 | 28 | 13 | 12 | ||||||||||||||||||||||||
42 | 32 | 30 | 20 | 28 | 13 | 12 | ||||||||||||||||||||||||
47 | 60 | 78 | 38 | 28 | 28 | 17 | 17 | 26 | 11 | 10 | 1,0 | 0,28 | 0,37 | |||||||||||||||||
32 | 28 | 20 | 17 | 26 | 11 | 10 | 0,37 | |||||||||||||||||||||||
36 | 32 | 24 | 20 | 28 | 13 | 12 | 0,37 | |||||||||||||||||||||||
36 | 36 | 25 | 25 | 29 | 14 | 13 | 0,37 | |||||||||||||||||||||||
40 | - | 28 | - | - | - | - | - | |||||||||||||||||||||||
42 | - | 30 | - | - | - | - | - | |||||||||||||||||||||||
46 | - | 35 | - | - | - | - | - | |||||||||||||||||||||||
52 | 66 | 82 | 44 | 28 | 28 | 17 | 16 | 26 | 11 | 10 | 1,0 | 0,32 | 0,41 | |||||||||||||||||
32 | 28 | 20 | 16 | 26 | 11 | 10 | ||||||||||||||||||||||||
36 | 28 | 25 | 16 | 26 | 11 | 10 | ||||||||||||||||||||||||
40 | 28 | 28 | 17 | 26 | 11 | 10 | ||||||||||||||||||||||||
42 | 32 | 30 | 20 | 28 | 13 | 12 | ||||||||||||||||||||||||
44 | 36 | 32 | 25 | 29 | 14 | 13 | ||||||||||||||||||||||||
46 | 42 | 35 | 30 | 29 | 14 | 13 | ||||||||||||||||||||||||
55 | 75 | 95 | 48 | 36 | 36 | 25 | 25 | 29 | 14 | 13 | 0,40 | 0,52 | ||||||||||||||||||
42 | 42 | 30 | 30 | |||||||||||||||||||||||||||
46 | 42 | 35 | 30 | |||||||||||||||||||||||||||
52 | 42 | 40 | 30 | |||||||||||||||||||||||||||
60 | 36 | 36 | 25 | 25 | 7 | 12 | 14 | 18 | 29 | 5 | 10 | 3 | 14 | 2 | 13 | 16 | 4 | 3 | 5 | 2 | 1,0 | 0,6 | 0,46 | 0,55 | ||||||
42 | 46 | 30 | 55 | 31 | 16 | 15 | ||||||||||||||||||||||||
52 | 46 | 40 | 55 | 31 | 16 | 15 | ||||||||||||||||||||||||
62 | 78 | 95 | 52 | 28 | 26 | 17 | 14 | 26 | 11 | 10 | 0,46 | 0,55 | ||||||||||||||||||
32 | 32 | 20 | 20 | 28 | 13 | 12 | ||||||||||||||||||||||||
36 | 36 | 25 | 25 | 29 | 14 | 13 | ||||||||||||||||||||||||
42 | 42 | 30 | 30 | 29 | 14 | 13 | ||||||||||||||||||||||||
44 | 46 | 32 | 35 | 31 | 16 | 15 | ||||||||||||||||||||||||
- | 46 | - | 35 | - | - | - | - | - | ||||||||||||||||||||||
50 | 38 | |||||||||||||||||||||||||||||
52 | 40 | |||||||||||||||||||||||||||||
58 | 45 | |||||||||||||||||||||||||||||
65 |
|
|
| 46 | 52 | 35 | 40 | 9 | 15 | 20 | 18 | 32 | 6 | 12 | 1 | 14 | 3 | 16 | 6 | 0,62 | 0,75 | |||||||||
58 | 45 | |||||||||||||||||||||||||||||
68 | 84 | 105 | 58 | 42 | 42 | 30 | 30 | 29 | 11 | 13 | 0,68 | |||||||||||||||||||
46 | 46 | 35 | 35 | 31 | 13 | 15 | ||||||||||||||||||||||||
52 | 52 | 40 | 40 | 32 | 14 | 16 | ||||||||||||||||||||||||
58 | 52 | 45 | 40 | 32 | 14 | 16 | ||||||||||||||||||||||||
62 | 52 | 50 | 40 | 32 | 14 | 16 | ||||||||||||||||||||||||
72 | 90 | 110 | 62 | 32 | 28 | 20 | 16 | 26 | 8 | 10 | 0,68 | 0,82 | ||||||||||||||||||
36 | 28 | 25 | 16 | 26 | 8 | 10 | ||||||||||||||||||||||||
42 | 36 | 30 | 26 | 29 | 11 | 13 | ||||||||||||||||||||||||
46 | 42 | 35 | 30 | 29 | 11 | 13 | ||||||||||||||||||||||||
50 | 58 | 38 | 45 | 34 | 16 | 18 | ||||||||||||||||||||||||
72 | 90 | 110 | 62 | 58 | 58 | 45 | 45 | 9 | 15 | 20 | 19 | 34 | 6 | 12 | 1 | 16 | 3 | 18 | 16 | 4 | 3 | 6 | 2 | 1,0 | 0,6 | 0,68 | 0,82 | |||
52 | 58 | 50 | 45 | 34 | 16 | 18 | ||||||||||||||||||||||||
68 | 58 | 55 | 45 | 34 | 16 | 18 | ||||||||||||||||||||||||
75 | 46 | 52 | 35 | 40 | 32 | 14 | 16 | |||||||||||||||||||||||
58 | 45 | |||||||||||||||||||||||||||||
68 | 55 | |||||||||||||||||||||||||||||
80 | 100 | 120 | 72 | 36 | 32 | 25 | 20 | 28 | 10 | 12 | 0,79 | 0,95 | ||||||||||||||||||
42 | 32 | 30 | 20 | 28 | 10 | 12 | ||||||||||||||||||||||||
46 | 42 | 35 | 30 | 29 | 11 | 12 | ||||||||||||||||||||||||
52 | 46 | 40 | 35 | 31 | 13 | 15 | ||||||||||||||||||||||||
58 | 58 | 45 | 45 | 34 | 16 | 18 | ||||||||||||||||||||||||
62 | 58 | 50 | 45 | 34 | 16 | 18 | ||||||||||||||||||||||||
68 | 62 | 55 | 50 | 35 | 17 | 19 | ||||||||||||||||||||||||
72 | 62 | 60 | 50 | 35 | 17 | 19 | ||||||||||||||||||||||||
85 | 46 | 52 | 35 | 40 | 32 | 14 | 16 | 0,79 | 0,95 | |||||||||||||||||||||
58 | 62 | 45 | 50 | 35 | 17 | 19 | ||||||||||||||||||||||||
68 | 68 | 55 | 55 | 35 | 17 | 19 | ||||||||||||||||||||||||
72 | 68 | 60 | 55 | 35 | 17 | 19 | ||||||||||||||||||||||||
82 | 68 | 70 | 55 | 36 | 17 | 19 | ||||||||||||||||||||||||
90 | 110 | 130 | 80 | 42 | 36 | 30 | 25 | 21 | 31 | 13 | 13 | 18 | 4 | 0,95 | 1,10 | |||||||||||||||
52 | 46 | 40 | 35 | 33 | 15 | 15 | ||||||||||||||||||||||||
62 | 58 | 50 | 45 | 36 | 18 | 18 | ||||||||||||||||||||||||
68 | 62 | 55 | 50 | 37 | 19 | 19 | ||||||||||||||||||||||||
72 | 72 | 60 | 60 | 39 | 21 | 21 | ||||||||||||||||||||||||
78 | 72 | 65 | 60 | 39 | 21 | 21 | ||||||||||||||||||||||||
95 | 110 | 130 | 80 | 52 | 58 | 40 | 45 | 9 | 15 | 20 | 21 | 36 | 6 | 12 | 3 | 18 | 3 | 18 | 18 | 4 | 4 | 6 | 2 | 1,0 | 0,6 | 0,95 | 1,10 | |||
62 | 62 | 50 | 50 | 37 | 19 | 19 | ||||||||||||||||||||||||
72 | 68 | 60 | 55 | 37 | 19 | 19 | ||||||||||||||||||||||||
82 | 78 | 70 | 65 | 40 | 22 | 22 | ||||||||||||||||||||||||
100 | 120 | 145 | 90 | 50 | 44 | 35 | 30 | 11 | 18 | 24 | 26 | 36 | 8 | 15 | 3 | 13 | 13 | 23 | 5 | 7 | 3 | 1,6 | 1,30 | 1,60 | ||||||
60 | 54 | 45 | 40 | 39 | 16 | 16 | ||||||||||||||||||||||||
70 | 64 | 55 | 50 | 42 | 19 | 19 | ||||||||||||||||||||||||
80 | 74 | 65 | 60 | 44 | 21 | 21 | ||||||||||||||||||||||||
84 | 80 | 70 | 65 | 45 | 11 | 22 | ||||||||||||||||||||||||
90 | 80 | 75 | 65 | 45 | 22 | 22 | ||||||||||||||||||||||||
94 | 80 | 80 | 65 | 45 | 22 | 22 | ||||||||||||||||||||||||
105 | 130 | 155 | 95 | 60 | 64 | 45 | 50 | 42 | 19 | 19 | 1,60 | 1,80 | ||||||||||||||||||
70 | 80 | 55 | 65 | 45 | 22 | 22 | ||||||||||||||||||||||||
84 | 84 | 70 | 70 | 45 | 22 | 22 | ||||||||||||||||||||||||
90 | 84 | 75 | 70 | 45 | 22 | 22 | ||||||||||||||||||||||||
94 | 84 | 80 | 70 | 45 | 22 | 22 | ||||||||||||||||||||||||
110 | 54 | 50 | 40 | 35 | 38 | 15 | 15 | 1,60 | 1,80 | |||||||||||||||||||||
64 | 60 | 50 | 45 | 41 | 18 | 18 | 1,80 | |||||||||||||||||||||||
74 | 64 | 60 | 50 | 42 | 19 | 19 | 1,80 | |||||||||||||||||||||||
84 | 70 | 70 | 55 | 42 | 19 | 19 | 1,80 | |||||||||||||||||||||||
90 | 80 | 75 | 65 | 45 | 22 | 22 | 1.80 | |||||||||||||||||||||||
94 | 84 | 80 | 70 | 45 | 22 | 1 | 1,80 | |||||||||||||||||||||||
100 | - | 85 | - | - | - | - | - | |||||||||||||||||||||||
115 | 140 | 165 | 105 | 68 | 78 | 50 | 60 | 11 | 18 | 24 | 28 | 46 | 8 | 15 | 5 | 23 | 3 | 21 | 25 | 5 | 5 | 7 | 3 | 1,6 | 0,6 | 1,90 | 2,10 | |||
82 | 82 | 65 | 65 | 47 | 24 | 22 | ||||||||||||||||||||||||
92 | 82 | 75 | 65 | 47 | 24 | 22 | ||||||||||||||||||||||||
98 | 82 | 80 | 65 | 47 | 24 | 22 | ||||||||||||||||||||||||
120 | 62 | 58 | 45 | 40 | 41 | 18 | 16 | 1,90 | 2,10 | |||||||||||||||||||||
72 | 68 | 55 | 50 | 44 | 21 | 19 | ||||||||||||||||||||||||
82 | 78 | 65 | 60 | 46 | 23 | 21 | ||||||||||||||||||||||||
92 | 92 | 75 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
98 | 82 | 80 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
102 | 92 | 85 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
108 | 92 | 90 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
125 | 150 | 175 | 115 | 72 | 82 | 55 | 65 | 47 | 24 | 22 | 2,10 | 2,30 | ||||||||||||||||||
88 | 88 | 70 | 70 | 47 | 24 | 22 | ||||||||||||||||||||||||
98 | 98 | 80 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
102 | 98 | 85 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
108 | 98 | 90 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
118 | 98 | 100 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
130 | 68 | 62 | 50 | 45 | 43 | 20 | 18 | 2,10 | 2,30 | |||||||||||||||||||||
78 | 68 | 60 | 50 | 44 | 21 | 19 | ||||||||||||||||||||||||
92 | 72 | 75 | 55 | 44 | 21 | 19 | ||||||||||||||||||||||||
102 | 82 | 85 | 65 | 47 | 24 | 22 | ||||||||||||||||||||||||
108 | 92 | 90 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
112 | 92 | 95 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
118 | 92 | 100 | 75 | 48 | 25 | 23 | ||||||||||||||||||||||||
135 | 160 | 185 | 125 | 78 | 82 | 60 | 65 | 11 | 18 | 24 | 28 | 47 | 8 | 15 | 5 | 24 | 3 | 22 | 25 | 5 | 5 | 7 | 3 | 1,6 | 0,6 | 2,30 | 2,50 | |||
92 | 98 | 75 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
108 | 98 | 90 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
118 | 98 | 100 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
140 | 72 | 68 | 55 | 50 | 44 | 21 | 19 | 2,30 | 2,50 | |||||||||||||||||||||
82 | 78 | 65 | 60 | 46 | 23 | 21 | ||||||||||||||||||||||||
88 | 88 | 70 | 70 | 47 | 24 | 22 | ||||||||||||||||||||||||
98 | 98 | 80 | 80 | 51 | 28 | 26 | ||||||||||||||||||||||||
108 | 108 | 90 | 90 | 52 | 29 | 27 | ||||||||||||||||||||||||
112 | 108 | 95 | 90 | 52 | 29 | 27 | ||||||||||||||||||||||||
118 | 108 | 100 | 90 | 52 | 29 | 27 | ||||||||||||||||||||||||
128 | 108 | 110 | 90 | 52 | 29 | 27 | ||||||||||||||||||||||||
145 | 170 | 195 | 130 | 93 | 102 | 75 | 85 | 52 | 29 | 27 | 6 | 8 | 2,60 | 2,90 | ||||||||||||||||
112 | 112 | 95 | 95 | 53 | 30 | 28 | ||||||||||||||||||||||||
122 | 112 | 105 | 95 | 53 | 30 | 28 | ||||||||||||||||||||||||
128 | 112 | 110 | 95 | 53 | 30 | 28 | ||||||||||||||||||||||||
132 | 112 | 115 | 95 | 53 | 30 | 28 | ||||||||||||||||||||||||
150 | 130 | 210 | 135 | 78 | 68 | 60 | 50 | 13 | 20 | 26 | 44 | 10 | 18 | 5 | 16 | 19 | 0,8 | 3.40 | 3,70 | |||||||||||
88 | 82 | 70 | 65 | 47 | 5 | 19 | 22 | |||||||||||||||||||||||
102 | 92 | 85 | 75 | 48 | - | 20 | 23 | |||||||||||||||||||||||
118 | 108 | 100 | 90 | 52 | 24 | 27 | ||||||||||||||||||||||||
128 | 118 | 110 | 100 | 54 | 26 | 29 | ||||||||||||||||||||||||
132 | 118 | 115 | 100 | 54 | 26 | 29 | ||||||||||||||||||||||||
155 | 180 | 210 | 135 | 88 | 98 | 70 | 80 | 13 | 20 | 26 | 28 | 51 | 10 | 18 | - | 23 | 4 | 26 | 25 | 6 | 5 | 8 | 4 | 1,6 | 0,8 | 3,40 | 3,70 | |||
108 | 128 | 90 | 110 | 55 | 27 | 30 | ||||||||||||||||||||||||
132 | 128 | 115 | 110 | 55 | 27 | 30 | ||||||||||||||||||||||||
160 | 190 | 220 | 145 | 85 | 80 | 65 | 60 | 33 | 51 | 5 | 23 | 21 | 30 | 4,00 | 4,10 | |||||||||||||||
95 | 85 | 75 | 65 | 52 | 24 | 22 | ||||||||||||||||||||||||
100 | 100 | 80 | 80 | 56 | 28 | 26 | ||||||||||||||||||||||||
110 | 115 | 90 | 95 | 58 | 30 | 28 | ||||||||||||||||||||||||
125 | 115 | 105 | 95 | 58 | 30 | 28 | ||||||||||||||||||||||||
130 | 115 | 110 | 95 | 58 | 30 | 28 | ||||||||||||||||||||||||
135 | 115 | 115 | 95 | 58 | 30 | 28 | ||||||||||||||||||||||||
170 | 200 | 230 | 155 | 90 | 90 | 70 | 70 | 34 | 52 | 6 | 24 | 22 | 4,20 | 4,5 | ||||||||||||||||
100 | 105 | 80 | 85 | 57 | 29 | 27 | 4,5 | |||||||||||||||||||||||
115 | 120 | 95 | 100 | 59 | 31 | 29 | 4.5 | |||||||||||||||||||||||
120 | 130 | 100 | 110 | 60 | 32 | 30 | 4,5 | |||||||||||||||||||||||
130 | 130 | 110 | 110 | 60 | 32 | 30 | 4,5 | |||||||||||||||||||||||
135 | - | 115 | - | - | - | - | 4,5 | |||||||||||||||||||||||
180 | 210 | 240 | 160 | 90 | 85 | 70 | 62 | 52 | 24 | 22 | 4,70 | 4,90 | ||||||||||||||||||
105 | 95 | 85 | 75 | 53 | 25 | 23 | ||||||||||||||||||||||||
120 | 110 | 100 | 90 | 57 | 29 | 27 | ||||||||||||||||||||||||
130 | 130 | 110 | 110 | 60 | 32 | 30 | ||||||||||||||||||||||||
135 | 135 | 115 | 115 | 60 | 32 | 30 | ||||||||||||||||||||||||
190 | 225 | 255 | 175 | 95 | 85 | 75 | 65 | 36 | 54 | 26 | 22 | 5,30 | 5,50 | |||||||||||||||||
110 | 100 | 90 | 80 | 58 | 30 | 26 | ||||||||||||||||||||||||
125 | 115 | 105 | 95 | 60 | 32 | 28 | ||||||||||||||||||||||||
190 | 225 | 255 | 175 | 130 | 135 | 110 | 115 | 13 | 20 | 26 | 36 | 62 | 10 | 18 | 8 | 34 | 4 | 30 | 32 | 6 | 6 | 8 | 4 | 1,6 | 0,8 | 5,30 | 5,50 | |||
135 | 145 | 115 | 125 | 63 | 35 | 31 | ||||||||||||||||||||||||
140 | 145 | 120 | 1 125 | 63 | 35 | 31 | ||||||||||||||||||||||||
200 | 100 | 90 | 80 | 70 | 54 | 26 | 22 | 5,50 | 5,80 | |||||||||||||||||||||
115 | 105 | 95 | 85 | 59 | 31 | 27 | ||||||||||||||||||||||||
130 | 120 | 110 | 100 | 61 | 33 | 29 | ||||||||||||||||||||||||
210 | 235 | 265 | 190 | 105 | 95 | 85 | 75 | 55 | 27 | 23 | ||||||||||||||||||||
125 | 110 | 105 | 90 | 59 | 31 | 27 | ||||||||||||||||||||||||
135 | 130 | 115 | 110 | 62 | 34 | 30 | ||||||||||||||||||||||||
215 | 250 | 280 | 200 | 110 | 110 | 90 | 90 | 59 | 31 | 27 | 6,20 | 6,50 | ||||||||||||||||||
120 | 130 | 100 | 110 | 62 | 34 | 30 | ||||||||||||||||||||||||
135 | 160 | 115 | 140 | 65 | 37 | 33 | ||||||||||||||||||||||||
225 | 265 | 300 | 208 | 112 | 102 | 90 | 80 | 13 | 20 | 26 | 36 | 60 | 10 | 18 | 8 | 25 | 26 | 32 | 6 | 6 | 8 | 6,20 | 6,50 | |||||||
128 | 118 | 105 | 95 | 17 | 28 | 32 | 38 | 62 | 12 | 23 | 3 | 27 | 28 | 34 | 7 | 7 | 10 | 8,80 | 9,20 | |||||||||||
132 | 138 | 110 | 115 | 17 | 28 | 32 | 38 | 64 | 12 | 23 | 3 | 29 | 30 | 34 | 7 | 7 | 10 | 8,80 | 9,20 | |||||||||||
138 | 158 | 115 | 135 | 17 | 28 | 32 | 38 | 66 | 12 | 23 | 3 | 31 | 32 | 34 | 7 | 7 | 10 | 8,80 | 9,20 |
* Размеры для справок.
n = 3 при D = 28…37мм; n = 4 при D = 40…75мм; n = 6 при D = 80…225мм.
ГОСТ 18513—73 предусматривает D свыше 225мм до 310мм.

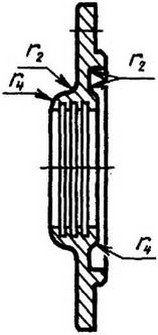

Пример обозначения торцовой крышки с жировыми канавками типа I, исполнения 2, диаметром D = 65мм; D6 = 35мм;
Крышка 12- 65 × 35 ГОСТ 18513-73
Дополнительные рекомендуемые размеры элементов крышки указаны в табл. 147.
146. Крышки торцовые с канавкой для уплотнительного кольца (по ГОСТ 11641—73)
Размеры, мм
D h9 или d11 | D1 | D2 | D3 | Диаметр вала или втулки | D4 Н12 | D5 | d | d1 | d2 | H* | h | l | l1 | B | a | b | с | r | Масса крышки, кг |
13 | 22 | 34 | 9 | 4 | 5 | 8 | 4,8 | 8 | 10 | 9 | 3 | 1,5 | 6,0 | 7,5 | 1,5 | 2 | 0,6 | 0,3 | 0,02 |
5 | б | 9 | 1.5 | ||||||||||||||||
7 | 8 | 12 | 2,0 | ||||||||||||||||
15 | 25 | 36 | 11 | 5 | 6 | 9 | 1,5 | 0,03 | |||||||||||
6 | 7 | 10 | 1,5 | ||||||||||||||||
8 | 9 | 13 | 2,0 | ||||||||||||||||
16 | 4 | 5 | 8 | 1,5 | |||||||||||||||
5 | 6 | 9 | 1,5 | ||||||||||||||||
17 | 25 | 36 | 11 | 7 | 8 | 12 | 4,8 | 8 | 10 | 9 | 3 | 1,5 | 6,0 | 7,5 | 2,0 | 2 | 0,6 | 0,3 | 0,03 |
5 | 6 | 9 | 1,5 | ||||||||||||||||
6 | 7 | 10 | 1,5 | ||||||||||||||||
7 | 8 | 12 | 2,0 | ||||||||||||||||
9 | 10 | 14 | 2.0 | ||||||||||||||||
19 | 28 | 40 | 14 | 5 | 6 | 9 | 2,0 | 7 | 1,5 | 0 04 | |||||||||
6 | 7 | 10 | 1.5 | ||||||||||||||||
7 | 8 | 12 | 2,0 | ||||||||||||||||
8 | 9 | 13 | 2,0 | ||||||||||||||||
10 | 11 | 19 | 2,0 | ||||||||||||||||
20 | 7 | 8 | 12 | 2 0 | 0,04 | ||||||||||||||
9 | 10 | 14 | 2,0 | ||||||||||||||||
22 | 32 | 45 | 16 | 6 | 7 | 10 | 5,8 | 10 | 12 | 12 | 4 | 2 | 9,0 | 10 | 1,5 | 3 | 0,6 | 0,3 | 0 07 |
7 | 8 | 12 | 2,0 | ||||||||||||||||
8 | 9 | 13 | 2,0 | ||||||||||||||||
10 | 11 | 19 | 2,0 | ||||||||||||||||
12 | 13 | 21 | 2,0 | ||||||||||||||||
24 | 36 | 50 | 18 | 7 | 3 | 12 | 2 0 | 0 08 | |||||||||||
8 | 9 | 13 | |||||||||||||||||
9 | 10 | 14 | |||||||||||||||||
10 | 11 | 19 | |||||||||||||||||
12 | 13 | 21 | |||||||||||||||||
15 | 16 | 24 | |||||||||||||||||
26 | 30 | 50 | 18 | 8 | 9 | 13 | 5,8 | 10 | 12 | 12 | 4 | 2 | 9,0 | 10 | 2.0 | 3 | 0,6 | 0,3 | 0,08 |
9 | 10 | 14 | |||||||||||||||||
10 | 11 | 19 | |||||||||||||||||
12 | 13 | 21 | |||||||||||||||||
15 | 16 | 24 | |||||||||||||||||
28 | 42 | 55 | 24 | 10 | 11 | 19 | 3 | 9 | 2.0 | 0,10 | |||||||||
12 | 13 | 21 | 2,0 | ||||||||||||||||
15 | 16 | 24 | 2,0 | ||||||||||||||||
17 | 18 | 28 | 3,0 | ||||||||||||||||
30 | 8 | 9 | 13 | 9,5 | 2,0 | ||||||||||||||
10 | 11 | 19 | 2,0 | ||||||||||||||||
15 | 16 | 24 | 2,0 | ||||||||||||||||
17 | 18 | 28 | 3,0 | ||||||||||||||||
32 | 10 | 11 | 19 | 2,0 | |||||||||||||||
12 | 13 | 21 | 2,0 | ||||||||||||||||
15 | 16 | 24 | 2,0 | ||||||||||||||||
17 | 18 | 28 | 3,0 | ||||||||||||||||
35 | 48 | 65 | 28 | 9 | 10 | 14 | 2,0 | 0,17 | |||||||||||
10 | 11 | 19 | 2,0 | ||||||||||||||||
15 | 16 | 24 | 2,0 | ||||||||||||||||
17 | 18 | 28 | 3,0 | ||||||||||||||||
20 | 21 | 31 | 3,0 | ||||||||||||||||
37 | 48 | 65 | 28 | 10 | 11 | 19 | 5,8 | 10 | 12 | 12 | 4 | 3 | 9,5 | 9 | 2,0 | 3 | 0,6 | 0,3 | 0,18 |
12 | 13 | 21 | 2,0 | ||||||||||||||||
17 | 18 | 28 | 3,0 | ||||||||||||||||
20 | 21 | 31 | 3,0 | ||||||||||||||||
40 | 54 | 70 | 34 | 15 | 16 | 24 | 7 | 12 | 14 | 15 | 5 | 8 | 12,5 | 7 | 2,0 | 4 | 0,6 | 0,6 | 0,23 |
17 | 18 | 28 | 7 | 8 | 3,0 | ||||||||||||||
20 | 21 | 31 | 7 | 8 | 3,0 | ||||||||||||||
25 | 26 | 36 | 6 | 9 | 4,0 | ||||||||||||||
42 | 12 | 13 | 21 | 8 | 7 | 2,0 | |||||||||||||
15 | 16 | 24 | 8 | 7 | 2,0 | ||||||||||||||
20 | 21 | 31 | 7 | 8 | 3,0 | ||||||||||||||
25 | 26 | 38 | 6 | 9 | 4,0 | ||||||||||||||
47 | 60 | 78 | 38 | 15 | 16 | 24 | 8 | 7 | 2,0 | 1,0 | 0,27 | ||||||||
17 | 18 | 28 | 7 | 8 | 3,0 | ||||||||||||||
20 | 21 | 31 | 7 | 8 | 3,0 | ||||||||||||||
25 | 26 | 38 | 6 | 9 | 4,0 | ||||||||||||||
30 | 31 | 43 | 6 | 9 | 4,0 | ||||||||||||||
52 | 66 | 82 | 44 | 17 | 18 | 28 | 7 | 8 | 3,0 | 0,31 | |||||||||
20 | 21 | 31 | 7 | 3,0 | |||||||||||||||
25 | 26 | 38 | 6 | 4,0 | |||||||||||||||
30 | 31 | 43 | 6 | 4,0 | |||||||||||||||
35 | 36 | 48 | 6 | 4,0 | |||||||||||||||
55 | 75 | 95 | 48 | 25 | 26 | 38 | 7 | 12 | 14 | 15 | 5 | 6 | 12,5 | 9 | 4,0 | 4 | 1,0 | 0,6 | 0,33 |
30 | 31 | 43 | |||||||||||||||||
35 | 36 | 43 | |||||||||||||||||
40 | 41 | 53 | 0,44 | ||||||||||||||||
60 | 78 | 52 | 25 | 26 | 38 | ||||||||||||||
30 | 31 | 43 | |||||||||||||||||
35 | 36 | 48 | |||||||||||||||||
40 | 41 | 53 | |||||||||||||||||
62 | 78 | 52 | 17 | 18 | 28 | 7 | 8 | 3,0 | 0,44 | ||||||||||
20 | 21 | 31 | 7 | 8 | 3,0 | ||||||||||||||
25 | 26 | 38 | 6 | 9 | 4,0 | ||||||||||||||
30 | 31 | 43 | 6 | 9 | 4,0 | ||||||||||||||
35 | 36 | 48 | 6 | 9 | 4,0 | ||||||||||||||
40 | 41 | 53 | 6 | 9 | 4,0 | ||||||||||||||
45 | 46 | 58 | 6 | 9 | 4,0 | ||||||||||||||
65 | 84 | 105 | 58 | 35 | 36 | 48 | 9 | 15 | 20 | 18 | 6 | 8 | 15.0 | 10 | 4,0 | 0,57 | |||
45 | 46 | 58 | |||||||||||||||||
72 | 90 | 110 | 62 | 20 | 21 | 31 | 9 | 9 | 3,0 | 0,64 | |||||||||
25 | 26 | 38 | 8 | 10 | 4,0 | ||||||||||||||
30 | 31 | 43 | 8 | 10 | 4,0 | ||||||||||||||
35 | 36 | 48 | 8 | 10 | 4,0 | ||||||||||||||
40 | 41 | 53 | 8 | 10 | 4,0 | ||||||||||||||
45 | 46 | 58 | 8 | 10 | 4,0 | ||||||||||||||
50 | 51 | 67 | 7 | 11 | 5,0 | ||||||||||||||
55 | 56 | 72 | 7 | 11 | 5,0 | ||||||||||||||
75 | 90 | 110 | 64 | 35 | 36 | 48 | 9 | 15 | 20 | 18 | 6 | 8 | 15,0 | 10 | 4,0 | 4 | 1,0 | 0,6 | 0,64 |
45 | 46 | 58 | 8 | 10 | 4,0 | ||||||||||||||
55 | 56 | 72 | 7 | 11 | 5,0 | ||||||||||||||
80 | 100 | 120 | 72 | 25 | 26 | 38 | 8 | 10 | 4,0 | 0,74 | |||||||||
30 | 31 | 43 | 8 | 10 | 4,0 | ||||||||||||||
35 | 36 | 48 | 8 | 10 | 4,0 | ||||||||||||||
40 | 41 | 53 | 8 | 10 | 4,0 | ||||||||||||||
45 | 46 | 58 | 8 | 10 | 4,0 | ||||||||||||||
50 | 51 | 67 | 7 | 11 | 5,0 | ||||||||||||||
55 | 56 | 72 | 7 | 11 | 5,0 | ||||||||||||||
60 | 61,5 | 77 | 7 | 11 | 5,0 | ||||||||||||||
85 | 100 | 120 | 72 | 35 | 36 | 48 | 8 | 10 | 4,0 | 0,81 | |||||||||
40 | 41 | 53 | 8 | 10 | 4,0 | ||||||||||||||
45 | 46 | 58 | 8 | 10 | 4,0 | ||||||||||||||
50 | 51 | 67 | 7 | 11 | 5,0 | ||||||||||||||
55 | 56 | 72 | 7 | 11 | 5,0 | ||||||||||||||
60 | 61,5 | 77 | 7 | 11 | 5,0 | ||||||||||||||
90 | 110 | 130 | 80 | 30 | 31 | 43 | 8 | 10 | 4,0 | 0,91 | |||||||||
35 | 36 | 48 | 8 | 10 | 4,0 | ||||||||||||||
40 | 41 | 53 | 8 | 10 | 4,0 | ||||||||||||||
45 | 46 | 58 | 8 | 10 | 4,0 | ||||||||||||||
95 | 110 | 130 | 80 | 40 | 41 | 53 | 8 | 10 | 4,0 | 0.91 | |||||||||
50 | 51 | 67 | 7 | 11 | 5,0 | ||||||||||||||
60 | 61,5 | 77 | 7 | 11 | 5,0 | ||||||||||||||
70 | 71,5 | 89 | 6 | 12 | 6,0 | ||||||||||||||
100 | 120 | 145 | 90 | 35 | 36 | 48 | 11 | 18 | 24 | 23 | 8 | 14 | 20,5 | 9 | 4,0 | 5 | 1,6 | 0,6 | 1,04 |
40 | 41 | 53 | 14 | 9 | 4,0 | ||||||||||||||
45 | 46 | 58 | 14 | 9 | 4,0 | ||||||||||||||
50 | 51 | 67 | 13 | 10 | 5,0 | ||||||||||||||
55 | 56 | 72 | 13 | 10 | 5,0 | ||||||||||||||
65 | 66,5 | 82 | 13 | 10 | 5,0 | ||||||||||||||
70 | 71,5 | 89 | 12 | 11 | 6,0 | ||||||||||||||
75 | 76,5 | 94 | 12 | 11 | 6,0 | ||||||||||||||
105 | 130 | 155 | 95 | 45 | 46 | 58 | 14 | 9 | 4,0 | 1,50 | |||||||||
55 | 56 | 72 | 13 | 10 | 5,0 | ||||||||||||||
70 | 71,5 | 89 | 12 | 1l | 6,0 | ||||||||||||||
75 | 76,5 | 94 | 12 | 11 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 12 | 11 | 6,0 | ||||||||||||||
110 | 130 | 155 | 95 | 40 | 41 | 53 | 14 | 9 | 4,0 | 1,50 | |||||||||
45 | 46 | 58 | 14 | 9 | 4,0 | ||||||||||||||
50 | 51 | 67 | 13 | 10 | 5,0 | ||||||||||||||
55 | 56 | 72 | 13 | 10 | 5,0 | ||||||||||||||
60 | 61,5 | 77 | 13 | to | 5,0 | ||||||||||||||
70 | 71,5 | 89 | 12 | 11 | 6,0 | ||||||||||||||
75 | 76,5 | 94 | 12 | 11 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 12 | 11 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 12 | 11 | 6,0 | ||||||||||||||
115 | 140 | 165 | 105 | 65 | 66,5 | 82 | 13 | 10 | 5,0 | 1,70 | |||||||||
75 | 76,5 | 94 | 12 | 11 | 6,0 | ||||||||||||||
80 | 81,5 | 90 | 12 | 11 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 12 | 11 | 6,0 | ||||||||||||||
120 | 140 | 165 | 105 | 45 | 46 | 58 | 11 | 18 | 24 | 23 | 8 | 14 | 20,5 | 9 | 4,0 | 5 | 1,6 | 0,6 | 1,70 |
50 | 51 | 67 | 13 | 10 | 5,0 | ||||||||||||||
55 | 56 | 72 | 13 | 10 | 5,0 | ||||||||||||||
60 | 61,5 | 77 | 13 | 10 | 5,0 | ||||||||||||||
65 | 66,5 | 82 | 12 | 11 | 6,0 | ||||||||||||||
75 | 76,5 | 94 | 12 | 11 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 12 | 11 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 12 | 11 | 6,0 | ||||||||||||||
90 | 92 | 111 | 11 | 12 | 7,0 | ||||||||||||||
125 | 150 | 175 | 115 | 55 | 56 | 72 | 11 | 12 | 5,0 | 1,90 | |||||||||
70 | 71,5 | 89 | 10 | 13 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 10 | 13 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 10 | 13 | 6,0 | ||||||||||||||
90 | 92 | 111 | 9 | 14 | 7,0 | ||||||||||||||
100 | 102 | 125 | 8 | 15 | 8,0 | ||||||||||||||
130 | 50 | 51 | 67 | 11 | 19,5 | 12 | 5,0 | 1,90 | |||||||||||
55 | 56 | 72 | 11 | 12 | 5,0 | ||||||||||||||
60 | 61,5 | 77 | 11 | 12 | 5,0 | ||||||||||||||
65 | 66,5 | 82 | 11 | 12 | 5,0 | ||||||||||||||
70 | 71,5 | 89 | 10 | 13 | 6,0 | ||||||||||||||
75 | 76,5 | 94 | 10 | 13 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 10 | 13 | 6,0 | ||||||||||||||
90 | 92 | 111 | 9 | 14 | 7,0 | ||||||||||||||
95 | 97 | 116 | 9 | 14 | 7,0 | ||||||||||||||
100 | 102 | 125 | 8 | 15 | 8,0 | ||||||||||||||
135 | 160 | 185 | 125 | 60 | 61,5 | 77 | 11 | 18 | 24 | 23 | 8 | 11 | 19,5 | 12 | 5,0 | 5 | 1,6 | 0,6 | 2,40 |
75 | 76,5 | 94 | 10 | 13 | 6,0 | ||||||||||||||
90 | 92 | 111 | 9 | 14 | 7,0 | ||||||||||||||
100 | 102 | 125 | 8 | 15 | 8,0 | ||||||||||||||
140 | 160 | 185 | 125 | 55 | 56 | 72 | 11 | 12 | 5,0 | 2,40 | |||||||||
60 | 61,5 | 77 | 11 | 12 | 5,0 | ||||||||||||||
65 | 66,5 | 82 | 11 | 12 | 5,0 | ||||||||||||||
70 | 71,5 | 89 | 10 | 13 | 6,0 | ||||||||||||||
75 | 76,5 | 94 | 10 | 13 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 10 | 13 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 10 | 13 | 6,0 | ||||||||||||||
90 | 92 | 111 | 9 | 14 | 7,0 | ||||||||||||||
95 | 97 | 116 | 9 | 14 | 7,0 | ||||||||||||||
100 | 102 | 125 | 8 | 15 | 8,0 | ||||||||||||||
110 | 112 | 135 | 8 | 15 | 8,0 | ||||||||||||||
145 | 170 | 195 | 130 | 75 | 76,5 | 94 | 10 | 13 | 6,0 | 2,80 | |||||||||
95 | 97 | 116 | 9 | 14 | 7,0 | ||||||||||||||
105 | 107 | 130 | 8 | 15 | 8,0 | ||||||||||||||
110 | 112 | 135 | 8 | 15 | 8,0 | ||||||||||||||
120 | 122 | 145 | 8 | 15 | 8,0 | ||||||||||||||
150 | 180 | 210 | 135 | 60 | 61,5 | 77 | 13 | 20 | 26 | 28 | 10 | 15 | 24,0 | 13 | 5,0 | 6 | 1,6 | 0,8 | 3,60 |
70 | 71,5 | 89 | 14 | 14 | 6.0 | ||||||||||||||
75 | 76,5 | 94 | 14 | 14 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 14 | 14 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 14 | 14 | 6,0 | ||||||||||||||
90 | 92 | 111 | 13 | 15 | 7,0 | ||||||||||||||
150 | 180 | 210 | 135 | 95 | 97 | 116 | 13 | 20 | 26 | 28 | 10 | 13 | 24,0 | 15 | 7,0 | 6 | 1,6 | 0,8 | 3,60 |
100 | 102 | 125 | 12 | 16 | 8,0 | ||||||||||||||
105 | 107 | 130 | 12 | 16 | 8,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
155 | 70 | 71,5 | 80 | 14 | 14 | 6,0 | |||||||||||||
90 | 92 | 111 | 13 | 15 | 7,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
160 | 190 | 220 | 145 | 65 | 66,5 | 82 | 15 | 13 | 5,0 | 3,90 | |||||||||
75 | 76,5 | 94 | 14 | 14 | 6,0 | ||||||||||||||
80 | 81,5 | 99 | 14 | 14 | 6,0 | ||||||||||||||
90 | 92 | 111 | 13 | 15 | 7,0 | ||||||||||||||
95 | 97 | 116 | 13 | 15 | 7,0 | ||||||||||||||
105 | 107 | 130 | 12 | 16 | 8,0 | 3,90 | |||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
170 | 200 | 230 | 155 | 70 | 71,5 | 89 | 14 | 14 | 6,0 | 4,10 | |||||||||
80 | 81,5 | 99 | 14 | 14 | 6,0 | ||||||||||||||
85 | 86,5 | 104 | 14 | 14 | 6,0 | ||||||||||||||
95 | 97 | 116 | 13 | 15 | 7,0 | ||||||||||||||
100 | 102 | 125 | 12 | 16 | 8,0 | ||||||||||||||
105 | 107 | 130 | 12 | 16 | 8,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
180 | 210 | 240 | 160 | 70 | 71,5 | 89 | 13 | 20 | 26 | 28 | 10 | 14 | 24,0 | 14 | 6,0 | 6 | 1,6 | 0,8 | 4,60 |
75 | 76,5 | 94 | 14 | 14 | 6,0 | ||||||||||||||
85 | 88,5 | 104 | 14 | 14 | 6,0 | ||||||||||||||
90 | 92 | 111 | 13 | 15 | 7,0 | ||||||||||||||
100 | 102 | 125 | 12 | 16 | 8,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
190 | 225 | 255 | 175 | 75 | 76,5 | 94 | 14 | 14 | 6,0 | 5,20 | |||||||||
80 | 81,5 | 99 | 14 | 14 | 6,0 | ||||||||||||||
90 | 92 | 111 | 13 | 15 | 7,0 | ||||||||||||||
95 | 97 | 116 | 13 | 15 | 7,0 | ||||||||||||||
105 | 107 | 130 | 12 | 16 | 8,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
190 | 225 | 255 | 175 | 120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||
150 | 152 | 183 | 10 | 18 | 10,0 | ||||||||||||||
200 | 80 | 81,5 | 99 | 14 | 14 | 6,0 | |||||||||||||
95 | 97 | 116 | 13 | 15 | 7,0 | ||||||||||||||
100 | 102 | 125 | 12 | 16 | 8,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
50 | 51 | 67 | 13 | 20 | 26 | 28 | 10 | 7 | 24 | 11 | 5 | 6 | 1,6 | 0,8 | |||||
55 | 56 | 72 | 7 | 11 | 5 | ||||||||||||||
60 | 61,5 | 77 | 7 | 11 | 5 | ||||||||||||||
65 | 66,5 | 82 | 7 | 11 | 5 | ||||||||||||||
210 | 235 | 265 | 190 | 85 | 86,5 | 104 | 13 | 20 | 26 | 28 | 10 | 14 | 24 | 14 | 6,0 | 6 | 1,6 | 0,8 | 5,80 |
100 | 102 | 125 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
215 | 250 | 280 | 200 | 90 | 92 | 111 | 13 | 15 | 7,0 | 6,80 | |||||||||
100 | 102 | 125 | 12 | 16 | 8,0 | ||||||||||||||
110 | 112 | 135 | 12 | 16 | 8,0 | ||||||||||||||
120 | 122 | 145 | 12 | 16 | 8,0 | ||||||||||||||
225 | 265 | 300 | 208 | 90 | 92 | 111 | 17 | 28 | 32 | 35 | 12 | 18 | 30 | 17 | 7,0 | 7 | 1,6 | 0,8 | 8,80 |
95 | 97 | 116 | 18 | 17 | 7,0 | ||||||||||||||
105 | 107 | 130 | 17 | 18 | 8,0 | ||||||||||||||
110 | 112 | 135 | 17 | 18 | 8,0 | ||||||||||||||
120 | 122 | 145 | 17 | 18 | 8,0 |
* Размеры для справок.
n = 3 при D = 13…37мм; n = 4 при D = 40…75мм; n = 6 при D = 80…225мм.
ГОСТ 11641—73 предусматривает D свыше 225мм до 250мм.
Пример обозначения торцовой крышки с канавкой для уплотнительного кольца исполнения 2, диаметром D = 65мм, D4 = 36мм.
Крышка 2-65 × 36 ГОСТ 11641-73
147. Дополнительные рекомендуемые размеры элементов торцовых крышек узлов подшипников качения
Крышка по ГОСТ 18511-73
Крышка по ГОСТ 18512-73
Крышка по ГОСТ 18513-73
Основные размеры различных торцовых крышек узлов подшипников качения приведены в табл. 143—146.
Размеры, мм
Наружный диаметр подшипника | r1 | r2 | r3 | r4 | r5 | Наружный диаметр подшипника | r1 | r2 | r3 | r4 | r5 |
13-20 | 2 | 2 | 5 | 2,5 | - | 100-145 | 3 | 5 | 12 | 5,5 | 3 |
21-37 | 2 | 2 | 6 | 3,0 | 2 | 150-220 | 4 | 6 | 14 | 6,5 | 3 |
40-62 | 3 | 3 | 8 | 4.0 | 2 | 225-310 | 4 | 6 | 16 | 8,0 | 4 |
65-95 | 3 | 4 | 10 | 5,0 | 2 |
|
