Материал монолитных втулок и вкладышей — чугун АЧС-1, АЧК-2.

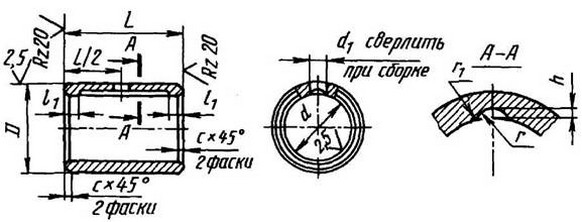

Для втулок. Продольную смазочную канавку при сборке следует располагать со стороны, противоположной направлению давления вала.
Дополнительное крепление втулок при D с предельными отклонениями по k6 и n6 — обязательно (табл. 5).
Для вкладышей. Обточка по наружному диаметру D производится совместно верхнего и нижнего вкладышей. По внутреннему диаметру d допускается оставлять припуск под доработку.

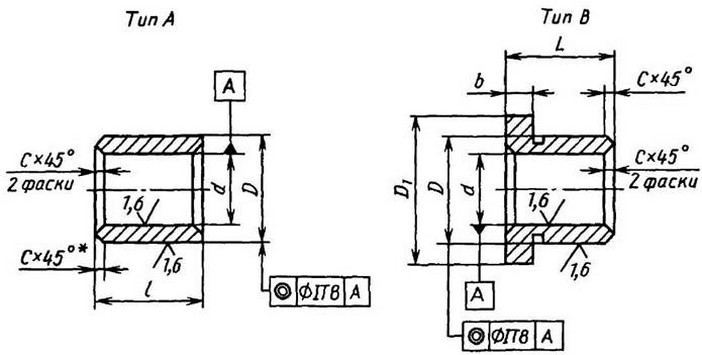

4. Втулки подшипников скольжения металлические (по ГОСТ 1978—81)
Предназначены для подшипников скольжения общего назначения.
* Допускается фаска под углом 15°.
Размеры, мм
d (пред. откл. по F7 ) | D (пред. откл. по r6) | D1 | L | b | с | |||
Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 3 | ||||
3 | 5 | 6 | 8 | 3 | 5 | - | 2,0 | 0,2 |
4 | 7 | 8 | 10 | 4 | 6 | - | 2,0 | 0,2 |
5 | 8 | 9 | 12 | 5 | 8 | - | 2,0 | 0,2 |
6 | 10 | 12 | 14 | 6 | 10 | - | 3,0 | 0,3 |
8 | 12 | 14 | 18 | 6 | 10 | - | 3,0 | 0,3 |
10 | 14 | 16 | 20 | 6 | 10 | - | 3,0 | 0,3 |
12 | 16 | 18 | 22 | 10 | 15 | 20 | 3,0 | 0,5 |
14 | 18 | 20 | 25 | 10 | 15 | 20 | 3,0 | 0,5 |
15 | 19 | 21 | 27 | 10 | 15 | 20 | 3,0 | 0,5 |
16 | 20 | 22 | 28 | 12 | 15 | 20 | 3,0 | 0,5 |
18 | 22 | 24 | 30 | 12 | 20 | 30 | 3,0 | 0,5 |
20 | 24 | 26 | 32 | 15 | 20 | 30 | 3,0 | 0,5 |
22 | 26 | 28 | 34 | 15 | 20 | 30 | 3,0 | 0,5 |
25 | 30 | 32 | 38 | 20 | 30 | 40 | 4,0 | 0,5 |
28 | 34 | 36 | 42 | 20 | 30 | 40 | 4,0 | 0,5 |
30 | 36 | 38 | 44 | 20 | 30 | 40 | 4,0 | 0,5 |
32 | 38 | 40 | 46 | 20 | 30 | 40 | 4,0 | 0,8 |
(34) | 40 | 42 | 48 | 20 | 30 | 40 | 5,0 | 0,8 |
35 | 41 | 45 | 50 | 30 | 40 | 50 | 5,0 | 0,8 |
38 | 45 | 48 | 54 | 30 | 40 | 50 | 5,0 | 0,8 |
40 | 48 | 50 | 58 | 30 | 40 | 60 | 5,0 | 0,8 |
42 | 50 | 52 | 60 | 30 | 40 | 60 | 5,0 | 0,8 |
45 | 53 | 55 | 63 | 30 | 40 | 60 | 5,0 | 0,8 |
48 | 56 | 58 | 66 | 40 | 50 | 60 | 5,0 | 0,8 |
50 | 58 | 60 | 68 | 40 | 50 | 60 | 5,0 | 0,8 |
(53) | 60 | 63 | 71 | 40 | 50 | 60 | 5,0 | 0,8 |
55 | 63 | 65 | 73 | 40 | 50 | 70 | 5,0 | 0,8 |
60 | 70 | 75 | 83 | 40 | 60 | 80 | 7,5 | 0,8 |
(63) | 73 | 78 | 86 | 40 | 60 | 80 | 7,5 | 0,8 |
65 | 75 | 80 | 88 | 50 | 60 | 80 | 7,5 | 1,0 |
70 | 80 | 85 | 95 | 50 | 70 | 90 | 7,5 | 1,0 |
75 | 85 | 90 | 100 | 50 | 70 | 90 | 7,5 | 1,0 |
80 | 90 | 95 | 105 | 60 | 80 | 100 | 7,5 | 1,0 |
85 | 95 | 100 | 110 | 60 | 80 | 100 | 7,5 | 1,0 |
90 | 105 | 110 | 120 | 60 | 80 | 120 | 10,0 | 1,0 |
95 | 110 | 115 | 125 | 60 | 100 | 120 | 10,0 | 1,0 |
100 | 115 | 120 | 130 | 80 | 100 | 120 | 10,0 | 1,0 |
Предусмотрены d = 105 … 250мм.
Размеры, указанные в скобках, применять не рекомендуется.
Пример условного обозначения втулки типа В с внутренним диаметром d = 25мм, наружным диаметром D = 32мм, диаметром буртика D1 = 38мм и длиной L = 20мм:
Втулка В 25/32 × 20 ГОСТ 1978-81

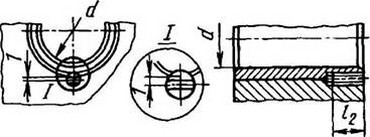

5. Дополнительное крепление втулок в неразъемных и фланцевых корпусах
Размеры, мм

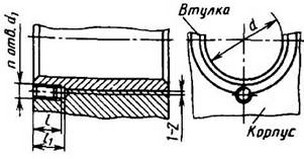

При креплении втулок одним или двумя винтами резьбовые отверстия следует располагать под углами 180 или 90° к смазочной канавке
d | l | l1 | n | d1 (винт, ГОСТ 1476-93) |
12-20 | 7 | 9 | 1 | M4 × 6 |
22-28 | 10 | 12 | M4 × 8 | |
30-36 | 14 | 18 | М5 × 12 | |
40-85 | 14 | 18 | 1 | М6 × 16 |
90-125 | 17 | 21 | 2 | М8 × 20 |

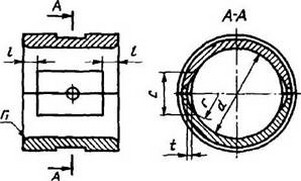

6. Рекомендуемые маслоподводящие карманы для жидкой смазки втулок
Размеры, мм

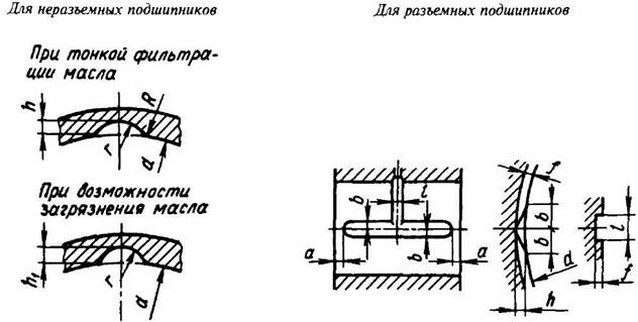

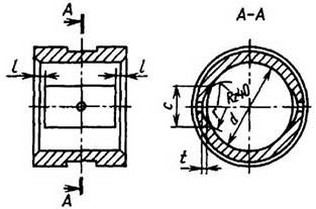

Маслоподводящие карманы, проточки и отверстия не следует размещать в нагруженной зоне подшипника как на поверхности трения, так и на поверхности контакта
d | с | r | t | l |
40-50 | 17 | 14 | 1,5 | 3 |
55-60 | 20 | 18 |
| |
67-80 | 27 | 24 | 2 | 4 |
85-100 | 34 | 32 | 5 | |
105-120 | 40 | 40 | 2 | 5 |
125 | 50 | 50 | 2,5 | 6 |

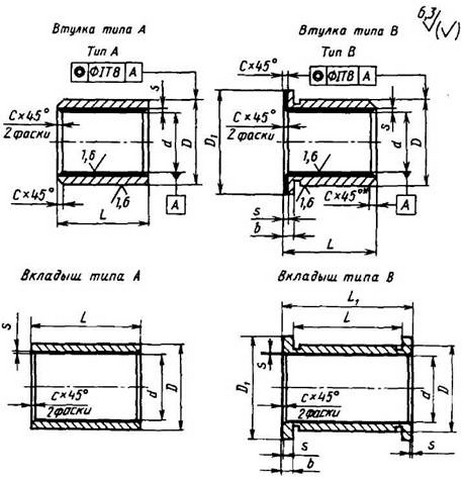

7. Втулки и вкладыши толстостенные подшипников скольжения биметаллические (по ГОСТ 24832-81, ИСО 4379-78)
Предназначены для подшипников скольжения общего назначения, изготовляют заливкой антифрикционными сплавами.
* Допускается фаска под углом 15°.
Размеры, мм
d (пред. откл. по F7) | D | D1 | L | L1 | b | с | s | ||||
Ряд 1 | Ряд 2 | Ряд 3 | Ряд 1 | Ряд 2 | Ряд 3 | ||||||
20 | 26 | 32 | 15 | 20 | 30 | - | - | - | 3,0 | 0,5 | От 0,4 до 0,8 |
22 | 28 | 34 | 15 | 20 | 30 | - | - | - | 3,0 | 0,5 | » 0,4 » 0,8 |
25 | 32 | 38 | 20 | 30 | 40 | 28 | 38 | 48 | 4,0 | 0,5 | » 0,4 » 0,8 |
28 | 36 | 42 | 20 | 30 | 40 | 28 | 38 | 48 | 4,0 | 0,5 | » 0,4 » 0,8 |
30 | 38 | 44 | 20 | 30 | 40 | 28 | 38 | 48 | 4,0 | 0,5 | » 0,4 » 0,8 |
32 | 40 | 46 | 20 | 30 | 40 | 28 | 38 | 48 | 4,0 | 0,8 | » 0,4 » 0,8 |
(34) | 42 | 48 | 20 | 30 | 40 | 30 | 40 | 50 | 5,0 | 0,8 | » 0,4 » 0,8 |
35 | 45 | 50 | 30 | 40 | 50 | 40 | 50 | 60 | 5,0 | 0,8 | » 0,5 » 1,0 |
38 | 48 | 54 | 30 | 40 | 50 | 40 | 50 | 60 | 5,0 | 0,8 | » 0,5 » 1,0 |
40 | 50 | 58 | 30 | 40 | 60 | 40 | 50 | 70 | 5,0 | 0,8 | » 0,5 » 1,0 |
42 | 52 | 60 | 30 | 40 | 60 | 40 | 50 | 70 | 5,0 | 0,8 | » 0,5 » 1,0 |
45 | 55 | 63 | 30 | 40 | 60 | 40 | 50 | 70 | 5,0 | 0,8 | » 0,5 » 1,0 |
48 | 58 | 66 | 40 | 50 | 60 | 50 | 60 | 70 | 5,0 | 0,8 | » 0,5 » 1,0 |
50 | 60 | 68 | 40 | 50 | 60 | 50 | 60 | 70 | 5,0 | 0,8 | » 0,5 » 1,0 |
(53) | 63 | 71 | 40 | 50 | 60 | 50 | 60 | 70 | 5,0 | 0,8 | » 0,5 » 1,0 |
55 | 65 | 73 | 40 | 40 | 70 | 50 | 60 | 80 | 5,0 | 0,8 | » 0,5 » 1,0 |
60 | 75 | 83 | 40 | 60 | 80 | 55 | 75 | 95 | 7,5 | 0,8 | » 0,5 » 1,5 |
(63) | 78 | 86 | 40 | 60 | 80 | 55 | 75 | 95 | 7,5 | 0,8 | » 0,9 » 1,5 |
65 | 80 | 88 | 50 | 60 | 80 | 65 | 75 | 95 | 7,5 | 1,0 | » 0,9 » 1,5 |
70 | 85 | 95 | 50 | 70 | 90 | 65 | 85 | 105 | 7,5 | 1,0 | » 0,9 » 1,5 |
75 | 90 | 100 | 50 | 70 | 90 | 65 | 85 | 105 | 7,5 | 1,0 | » 0,9 » 1,5 |
80 | 95 | 105 | 60 | 80 | 100 | 75 | 95 | 115 | 7,5 | 1,0 | » 0,9 » 1,5 |
85 | 100 | 110 | 60 | 80 | 100 | 75 | 95 | 115 | 7,5 | 1,0 | » 0,9 » 1,5 |
90 | 110 | 120 | 60 | 80 | 120 | 80 | 100 | 140 | 10,0 | 1,0 | » 0,9 » 1,5 |
95 | 115 | 125 | 60 | 100 | 120 | 80 | 120 | 140 | 10,0 | 1,0 | » 0,9 » 1,5 |
100 | 120 | 130 | 80 | 100 | 120 | 100 | 120 | 140 | 10,0 | 1,0 | » 0,9 » 1,5 |
Предусмотрены d= 105 … 250мм.
Размеры, указанные в скобках, применять не рекомендуется.
Для вкладышей размеры L и L1 необходимо выбирать из рядов с одинаковыми номерами.
Пример условного обозначения втулки типа В с внутренним диаметром d = 20мм, наружным диаметром D = 26мм, диаметром буртика D1 = 32мм и длиной L = 20мм:
Втулка В 20/26 × 20 ГОСТ 24832-81;
вкладыша типа В парного комплекта с диаметром d — 40мм, наружным диаметром D = 50мм, диаметром буртика Dt = 58мм и длиной L = 40мм:
Вкладыш парного комплекта В 40/50 × 40 ГОСТ 24832-81
8. Втулки подшипников скольжения из спекаемых материалов (но ГОСТ 24833-81; ИСО 2795-79)

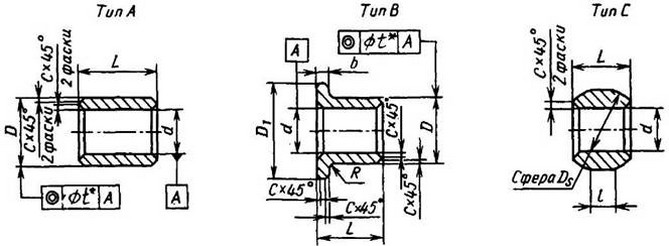

Предназначены для подшипников скольжения общего назначения. Типы втулок: А - гладкая; В - с буртиком; С - сферическая.
* t = IT8 при D ≤ 50мм; t = IT9 при D > 50мм.
Тип А
Размеры, мм
d (пред. откл. поН7) | D (пред. откл. по r7) | L | ||||
Ряд 1 | Ряд 2 | Ряд 1 | Ряд 2 | Ряд 3 | Ряд 4 | |
1,0 | 3 | - | 1 | 2 | - | - |
1,5 | 4 | - | I | 2 | - | - |
2,0 | 5 | - | 2 | 3 | - | - |
2,5 | 6 | - | 2 | 3 | - | - |
3,0 | 6 | 5 | 3 | 4 | - | - |
4,0 | 8 | 7 | 3 | 4 | 6 | - |
5,0 | 9 | 8 | 4 | 5 | 8 | - |
6,0 | 10 | 9 | 4 | 6 | 10 | - |
7,0 | 11 | 10 | 5 | 8 | 10 | - |
8,0 | 12 | 11 | 6 | 8 | 12 | - |
9,0 | 14 | 12 | 6 | 10 | 14 | - |
10,0 | 16 | 14 | 8 | 10 | 16 | - |
12,0 | 18 | 16 | 8 | 12 | 20 | - |
14,0 | 20 | 18 | 10 | 14 | 20 | - |
15,0 | 21 | 19 | 10 | 15 | 25 | - |
16,0 | 22 | 20 | 12 | 16 | 25 | - |
18,0 | 24 | 22 | 12 | 18 | 30 | - |
20,0 | 26 | 25 | 15 | 20 | 25 | 30 |
22,0 | 28 | 27 | 15 | 20 | 25 | 30 |
25,0 | 32 | 30 | 20 | 25 | 30 | 35 |
28,0 | 36 | 33 | 20 | 25 | 30 | 40 |
30,0 | 38 | 35 | 20 | 25 | 30 | 40 |
32,0 | 40 | 38 | 20 | 25 | 30 | 40 |
(34,0) | 42 | 40 | 25 | 35 | 40 | - |
35,0 | 45 | 41 | 25 | 35 | 40 | 50 |
38,0 | 48 | 44 | 25 | 35 | 45 | (55) |
40,0 | 50 | 46 | 30 | 40 | 50 | (60) |
Тип В
d (пред. откл. поН7) | D (пред откл. по r7) | D1 | L | b | R, не более | |||
Ряд 1 | Ряд 2 | Ряд 3 | Ряд 4 | |||||
1,0 | 3 | 5 | 2 | - | - | - | 1,0 | 0,3 |
1,5 | 4 | 6 | 2 | - | - | - | 1,0 | |
2,0 | 5 | 8 | 3 | - | - | - | 1,5 | |
2,5 | 6 | 9 | 3 | - | - | - | 1,5 | |
3,0 | 6 | 9 | 4 | - | - | - | 1,5 | |
4,0 | 8 | 12 | 3 | 4 | 6 | - | 2,0 | |
5,0 | 9 | 13 | 4 | 5 | 8 | - | 2,0 | |
6,0 | 10 | 14 | 4 | 6 | 10 | - | 2,0 | |
7,0 | 11 | 15 | 5 | 8 | 10 | - | 2,0 | |
8,0 | 12 | 16 | 6 | 8 | 12 | - | 2,0 | |
9,0 | 14 | 19 | 6 | 10 | 14 | - | 2,5 | 0,6 |
10,0 | 16 | 22 | 8 | 10 | 16 | - | 3,0 | |
12,0 | 18 | 24 | 8 | 12 | 20 | - | 3,0 | |
14,0 | 20 | 26 | 10 | 14 | 20 | - | 3,0 | |
15,0 | 21 | 27 | 10 | 15 | 25 | - | 3,0 | |
16,0 | 22 | 28 | 12 | 16 | 25 | - | 3,0 | |
18,0 | 24 | 30 | 12 | 18 | 30 | - | 3,0 | |
20,0 | 26 | 32 | 15 | 20 | 25 | 30 | 3,0 | |
22,0 | 28 | 34 | 15 | 20 | 25 | 30 | 3,0 | |
25,0 | 32 | 39 | 20 | 25 | 30 | - | 3,5 | |
28,0 | 36 | 44 | 20 | 25 | 30 | - | 4,0 | |
30,0 | 38 | 46 | 20 | 25 | 30 | - | 4,0 | 0,8 |
32,0 | 40 | 48 | 20 | 25 | 30 | - | 4,0 | |
(34,0) | 42 | 52 | 25 | 35 | 40 | - | 4,0 | |
35,0 | 45 | 55 | 25 | 35 | 40 | - | 5,0 | |
38,0 | 48 | 58 | 25 | 35 | 45 | - | 5,0 | |
40,0 | 50 | 60 | 30 | 40 | 50 | - | 5,0 | |
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
Тип С
d (пред. откл. поН7) | Ds | l | L | d (пред. откл. поН7) | Ds | l | L | d (пред. откл. поН7) | Ds | l | L | ||||||
1,0 | 3,0 | 0,6 | 2 | 5,0 | 12,0 | 3,0 | 9 | 12,0 | 22,0 | 5,0 | 15 | ||||||
1,5 | 4,5 | 0,9 | 3 | 6,0 | 14,0 | 3,5 | 10 | 14,0 | 24,0 | 5,0 | 17 | ||||||
2,0 | 5,0 | 0,9 | 3 | 7,0 | 16,0 | 4,0 | 11 | 15,0 | 27,0 | 5,0 | 20 | ||||||
2,5 | 6,0 | 1,0 | 4 | 8,0 | 16,0 | 4,0 | 11 | 16,0 | 28,0 | 6,0 | 20 | ||||||
3,0 | 8,0 | 2,0 | 6 | 9,0 | 18,0 | 4,0 | 12 | 18,0 | 30,0 | 6,0 | 20 | ||||||
4,0 | 10,0 | 2,0 | 8 | 10.0 | 20,0 | 4,0 | 14 | 20,0 | 36,0 | 6,0 | 25 | ||||||
Типы А, В, С | Толщина стенки | До 1 | 1-2 | 2-3 | 3-4 | 4-5 | Св. 5 | ||||||||||
с, не более | 0,2 | 0,3 | 0,4 | 0,6 | 0,7 | 0,8 | |||||||||||
Примеры условного обозначения втулок:
Втулка типа В с внутренним диаметром d = 25мм, наружным диаметром D = 32мм, диаметром буртика D1 = 39мм и длиной L = 25мм:
Втулка В 25/32 × 25 ГОСТ 24833-81
Втулка типа С с внутренним диаметром d = 10мм, диаметром сферы Ds = 20мм и длиной L = 14мм:
Втулка С 10 ГОСТ 24833-81
9. Чугунные втулки для неразъемных и фланцевых корпусов
Предназначены для подшипников скольжения общего назначения
Фиксация втулок в корпусах
Размеры, мм
Обозначение втулки | d (пред. откл. по Н7) | D | d1 | L | l1 | l2 | h | r | r1 | с | Винт по ГОСТ 1477-93 | Масса, кг |
12 × 16 | 12 | 18 | 5 | 16; 20 | 3 | 10 | 1 | 2 | 7 | 1,6 | М4 × 8 | 0,022 |
14 × 16 | 14 | 20 | 16; 20 | 0,030 | ||||||||
16 × 20 | 16 | 22 | 20; 25 | 0,033 | ||||||||
18 × 20 | 18 | 24 | 20; 25 | 15 | 1 | 2 | М5 × 12 | 0,055 | ||||
20 × 25 | 20 | 26 | 25; 32 | 1,5 | 3 | 0,085 | ||||||
22 × 25 | 22 | 28 | 25; 32 | 1,5 | 3 | 0,087 | ||||||
25 × 32 | 25 | 32 | 5 | 32; 40 | 4 | 15 | 1.5 | 3 | 7 | 1,6 | М5 × 12 | 0,093 |
28 × 32 | 28 | 36 | 32; 40 | 4 | 1,6 | 0,125 | ||||||
32 × 40 | 32 | 40 | 40; 50 | 4 | 2,5 | 0,17 | ||||||
36 × 40 | 35 | 45 | 40; 50 | 5 | 2,5 | 0,25 | ||||||
40 × 50 | 40 | 50 | 50; 63 | 5 | 19 | 2,5 | М6 × 15 | 0,33 | ||||
45 × 50 | 45 | 55 | 50; 63 | 0,43 | ||||||||
50 × 63 | 50 | 60 | 63; 80 | 0,51 | ||||||||
55 × 63 | 55 | 65 | 8 | 63; 80 | 6 | 2,5 | 5 | 9 | 0,59 | |||
60 × 80 | 63 | 73 | 80; 100 | 0,72 | ||||||||
70 × 80 | 70 | 85 | 80; 100 | 24 | 2,5 | М8 × 20 | 1,43 | |||||
80 × 100 | 80 | 95 | 100; 125 | 2,5 | 1,61 | |||||||
90 × 100 | 90 | 105 | 100; 125 | 4 | 2,16 | |||||||
100 × 125 | 100 | 115 | 125 | 8 | 4 | 2,38 |
Материал втулок: антифрикционный чугун АЧС-1 или АЧК-2.
Предельные отклонения наружного диаметра D по u8. Предельные отклонения размеров, не ограниченных допусками: для валов - по h14, для остальных - пo ±IT14/2.
Допуски перпендикулярности оси втулки относительно ее торцов и торцовое биение по 8-й степени точности ГОСТ 24643—81. Радиальное биение отверстия d относительно диаметра D по 6-й степени точности ГОСТ 24643—81. Овальность, конусообразность, бочкообразность отверстий по 7-й степени точности ГОСТ 24643—81. Допускается изготовление смазочных канавок другой формы.
10. Закрепительные штифты втулок
Размеры, мм
d | До 25 | 28-40 | 45-70 | 75-90 | 95-120 |
d1 | 6-8 | 10-12 | 12-14 | 16-18 | 18-20 |
l | 8-16 | 12-20 | 16-30 | 20-40 | 30-45 |

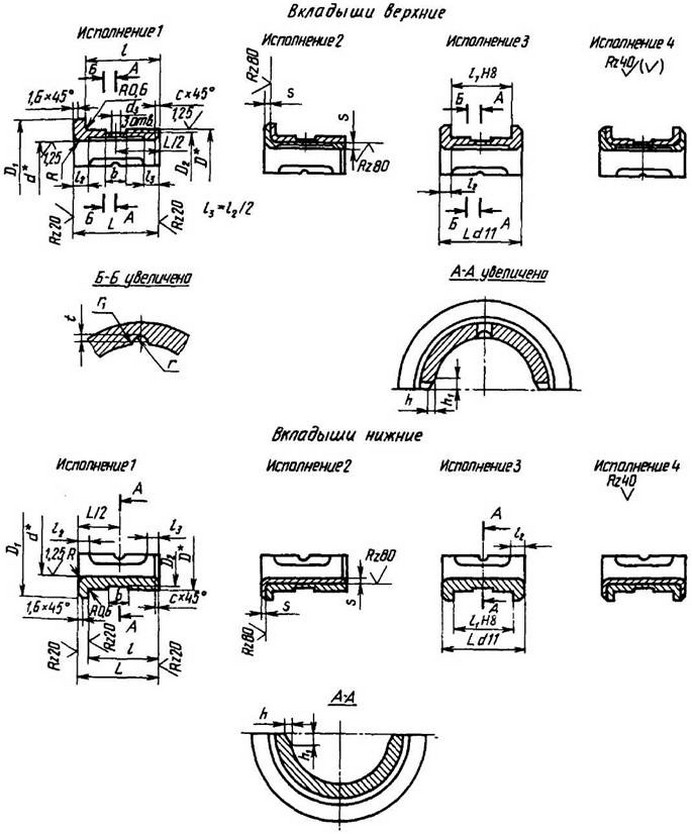

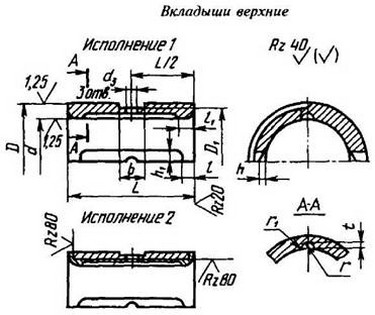

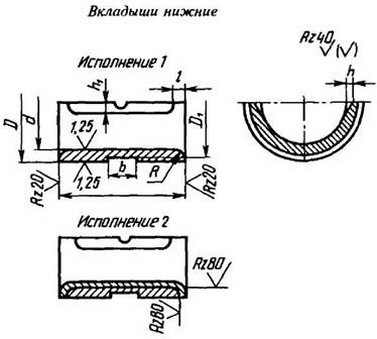

11. Металлические гладкие вкладыши корпусов
Предназначены для подшипников скольжения общего назначения.
Размеры, мм
d* | D* | D1 | L | l=l1 | b | R | h | h1 | d5 | r | r1 | t |
Отклонение | ||||||||||||
Н7, Н8 | k6 | |||||||||||
40 | 50 | 46 | 35; 40; 50; 60 | 6 | 12 | 3 | 1,0 | 7 | 5 | 3 | 9 | 2,0 |
50 | 60 | 56 | 35; 50 | |||||||||
60 | 70 | 66 | 35; 60 | |||||||||
70 | 85 | 80 | 35; 50; 65; 75; 90 | 8 | 15 | 4 | 1,0 | 8 | 6 | 4 | 12 | 2,5 |
75 | 90 | 85 | 40; 50; 65; 90 | |||||||||
80 | 95 | 90 | 40; 60; 75 | |||||||||
90 | 105 | 100 | 40; 60; 85 | 10 | 15 | 5 | 1,5 | 12 | 6 | 4 | 12 | 2,5 |
100 | 115 | 110 | 50; 90 | 15 | 6 | 4 | 12 | |||||
105 | 120 | 115 | 60, 75; 100 | 20 | 8 | 5 | 15 | |||||
110 | 125 | 120 | 60; 80; 100 | 20 | 8 | 5 | 15 | |||||
115 | 130 | 125 | 40; 60; 80 | 20 | 8 | 5 | 15 | |||||
120 | 135 | 130 | 65; 90; 110 | 20 | 8 | 5 | 15 | |||||
125 | 140 | 135 | 65; 100; 115 | 12 | 20 | 6 | 2,5 | 16 | 8 | 5 | 15 | 2,5 |
* Параметры шероховатости поверхностей d и D Ra = 2,5мкм при изготовлении по 8-му квалитету точности для диаметров свыше 18мм.
Допуски перпендикулярности оси вкладыша относительно его торцов и торцовое биение должны быть по 8-й степени точности ГОСТ 24643-81.
12. Карманы маслоподводящие для жидкой смазки гладких вкладышей
Размеры, мм
Маслоподводящие карманы, проточки и отверстия не следует размещать в нагруженной зоне подшипника как на поверхности трения, так и на поверхности контакта.
d | с | r | r1 | t | l |
40-50 | 17 | 14 | 3 | 1,5 | 6 |
50-60 | 20 | 18 | |||
70-80 | 27 | 24 | 4 | 2 | 8 |
90-100 | 34 | 32 | 5 | 10 | |
105-120 | 40 | 40 | 5 | 2,0 | 10 |
125 | 50 | 50 | 6 | 2,5 | 12 |
13. Металлические вкладыши с буртиком
Предназначены для подшипников общего назначения.
d | D | D1 | D2 | b | R | h | h1 | с | d3 | r | r1 | t | L/l | L/l1 | l2 |
Отклонение | Исполнение 1, 2 | Исполнение 3, 4 | |||||||||||||
Н7, Н8 | k6 | ||||||||||||||
40 | 50 | 60 | 46 | 12 | 3 | 1,0 | 7 | 1,0 | 5 | 3 | 9 | 2 | 30/25 40/35 | 30/20 45/35 50/40 | 6 |
50 | 60 | 70 | 56 | 30/25 50/45 | 30/20 45/35 | ||||||||||
60 | 70 | 80 | 66 | 30/25 40/35 50/45 60/55 | 30/20 45/35 60/50 80/65 | ||||||||||
70 | 85 | 95 | 80 | 15 | 4 | 1,0 | 8 | 1,6 | 6 | 4 | 12 | 2,5 | 50/45 60/55 | 30/20 45/35 50/40 | 8 |
75 | 90 | 100 | 85 | 40/35 50/45 70/65 | 40/50 50/40 70/60 | ||||||||||
80 | 95 | 110 | 90 | 40/32 50/42 80/72 | 40/25 60/45 80/65 | ||||||||||
90 | 105 | 120 | 100 | 15 | 5 | 1,5 | 12 | 1,6 | 6 | 4 | 12 | 2,5 | 50/42 60/52 80/72 | 45/30 60/45 | 10
|
100 | 115 | 130 | 110 | 15 | 6 | 4 | 12 | 50/42 70/62 90/82 110/102 | 50/35 70/55 90/75 110/95 | ||||||
110 | 125 | 140 | 120 | 20 | 8 | 5 | 15 | 60/52 80/72 90/82 110/92 | 60/45 80/65 100/85 | ||||||
120 | 135 | 150 | 130 | 20 | 8 | 5 | 15 | 60/52 80/72 100/92 125/115 | 60/45 90/75 110/95 | ||||||
130 | 150 | 165 | 145 | 20 | 6 | 2,5 | 16 | 1,6 | 8 | 5 | 15 | 2,5 | 70/60 90/80 125/115 | 70/50 100/80 125/105 | 12 |
* Параметры шероховатости поверхностей d и D Ra = 2,5мкм при изготовлении по 8-му квалитету для диаметров свыше 18мм.

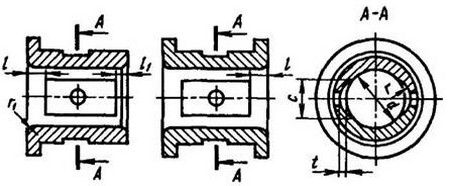

14. Карманы маслоподводящие для жидкой смазки вкладышей с буртиками
Размеры, мм
Маслоподводящие карманы, проточки и отверстия не следует размещать в нагруженной зоне подшипника как на поверхности трения, так и на поверхности контакта
d | с | r | r1 = l1 | t | l |
40-50 | 17 | 1 4 | 3 | 1 ,5 | 6 |
50-60 | 20 | 18 | 3 | 1,5 | 6 |
70-80 | 27 | 24 | 4 | 2 | 8 |
90-100 | 34 | 32 | 5 | 2 | 10 |
105-120 | 40 | 40 | 5 | 2 | 10 |
125 | 50 | 50 | 6 | 2,5 | 12 |

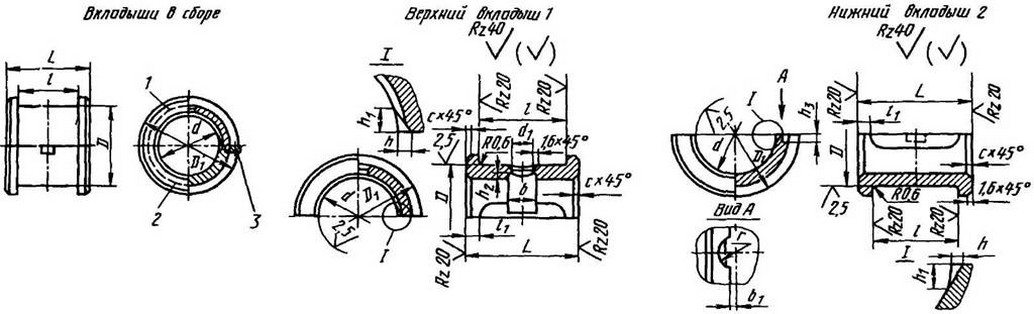

15. Чугунные вкладыши для разъемных корпусов (по ГОСТ 11611-82)
Размеры, мм
Обозначения | Масса, кг | Общие размеры | Вкладыш 1 | Вкладыш 2 | ||||||||||||||
Вкладыш в сборе | d (отклонение по Н8) | D (отклонение по s7) | D1 | L | l (отклонение по Н8) | l1 | h | h1 | с | d1 | b | h2 | Масса, кг | h3 | r | b1 | Масса, кг | |
32 × 40 | 0,23 | 32 | 40 | 46 | 40 | 24 | 5 | 1,0 | 7 | 0,8 | 10 | 12 | 1,5 | 0,11 | 3,6 | 3,5 | 1,0 | 0,12 |
35 × 40 | 0,27 | 35 | 45 | 50 | 40 | 24 | 0,13 | 1,0 | 0,14 | |||||||||
40 × 50 | 0,31 | 40 | 50 | 58 | 50 | 30 | 12 | 15 | 0,14 | 1,8 | 0,17 | |||||||
45 × 50 | 0,37 | 45 | 55 | 63 | 50 | 45 | 0,17 | 0,20 | ||||||||||
50 × 63 | 0,44 | 50 | 60 | 68 | 63 | 40 | 5 | 1,0 | 7 | 0,8 | 12 | 15 | 1,5 | 0,20 | 3,6 | 3,5 | 1,8 | 0,24 |
50 × 80 | 0,52 | 80 | 70 | 0,24 | 0,28 | |||||||||||||
55 × 63 | 0,51 | 55 | 65 | 73 | 63 | 40 | 0,22 | 0,29 | ||||||||||
63 × 80 | 0,59 | 63 | 78 | 86 | 80 | 70 | 0,26 | 0,33 | ||||||||||
63 × 100 | 0,75 | 63 | 78 | 86 | 80 | 70 | 0,34 | 0,41 | ||||||||||
70 × 80 | 1,13 | 70 | 85 | 95 | 80 | 70 | 6 | 2,0 | 8 | 1 | 12 | 15 | 2 | 0,50 | 4,2 | 5,0 | 2,5 | 0,63 |
70 × 100 | 1,38 | 100 | 90 | 0,68 | 0,70 | |||||||||||||
80 × 100 | 1,64 | 80 | 95 | 105 | 100 | 85 | 0,74 | 0,90 | ||||||||||
80 × 125 | 2,00 | 125 | 110 | 0,92 | 1,08 | |||||||||||||
90 × 100 | 1,98 | 90 | 110 | 120 | 100 | 85 | 8 | 2,5 | 10 | 2,5 | 0,86 | 1,12 | ||||||
90 × 125 | 2,46 | 125 | 110 | 1,12 | 1,34 | |||||||||||||
100 × 125 | 2,45 | 100 | 120 | 130 | 125 | 110 | 3,0 | 12 | 15 | 20 | 1,04 | 1,41 | ||||||
100 × 160 | 2,98 | 160 | 140 | 1,31 | 1,67 | |||||||||||||
Закрепительная втулка 3
Обозначение втулки | d1 | d2 | d3 | h | h1 | Масса, кг |
25 × 34/3 | 6,5 | 2,5 | 1,5 | 3,5 | 2,0 | 0,001 |
70 × 80/3 | 9,5 | 4,0 | 2,5 | 4,0 | 2,5 | 0,002 |
ГОСТ 11611—82 предусматривает также вкладыши диаметрами: d = 25; 28 и 100 - 220мм.
Пример условного обозначения вкладыша в сборе с диаметром d = 50мм, длиной L = 63мм:
Вкладыш 50 × 63 ГОСТ 11611-82
Отверстие диаметром d окончательно растачивают в сборе с корпусом подшипника.
Обточку до наружного диаметра D и подрезку внутренних торцов вкладышей по размеру l производят совместно деталей 1 и 2. Вкладыши изготовляют из антифрикционного чугуна АЧС-1 или АЧК-2 по ГОСТ 1585-85, закрепительные втулки — из стали Ст3.
Предельные отклонения размеров, не ограниченных допусками: для валов - пo h14, для остальных - ±IT/2.
Отклонение от перпендикулярности оси вкладыша относительно его торцов и торцовое биение - по 8-й степени точности ГОСТ 24643-81.
Овальность, конусообразность, бочкообразность отверстий d - по 7-й степени точности ГОСТ 24643-81.
16. Фиксация вкладыша в корпусе по ГОСТ 11611-82
Размеры, мм
Вкладыши с закрепительной втулкой в корпусе
Выемка в основании корпуса под закрепительную втулку
Диаметр вала | b | r | h |
25 | 1,0 | 3,5 | 3,6 |
28 | |||
32 | |||
36 | |||
40 | 1,8 | 3,5 | 3,6 |
45 | |||
50 | |||
55 | |||
63 | |||
70 | 2,5 | 5,0 | 4,2 |
80 | |||
90 | |||
100 | |||
110 | |||
125 |
17. Профиль и размеры канавок подшипников
Размеры, мм
d | h | h1 | r | R | b | l | f | а |
До 63 | 1,5 | 2,3 | 3 | 9 | 7 | 6 | 1,5 | 5 |
Св. 63 до 80 | 2 | 3 | 4 | 12 | 8 | 8 | 2 | 6 |
» 80 » 90 | 2,5 | 3,8 | 5 | 15 | 10 | 10 | 2 | 8 |
» 90 » 110 | 3 | 4,6 | 6 | 18 | 13 | 12 | 2,5 | 8 |
Допускаемые режимы работы металлических втулок и вкладышей подшипников приведены в табл. 18.
18. Допускаемые режимы работы подшипников
Материалы втулок и вкладышей | pv, МПа·м/с | v, м/с, до | p, МПа, до |
Бронза | 10 | 3 | 10 |
БрОЦС5-5-5 | |||
Бронза | 20 | 3 | 12 |
БрОФЮ-1 | |||
Бронза | 15 | ≥ 2 | — |
БрАЖ9-4Л | |||
Сплав | 5 | 3 | — |
ЦАМ9-1,5Л | |||
Чугун АЧС-1 | 1,8 | 0,2 | 9 |
Чугун АЧК-2 | 12 | 1 | 12 |
